概念：
XS系列砂石洗選機是一種輪斗式洗選設備。主要用於建築砂石料等的洗選脫水。

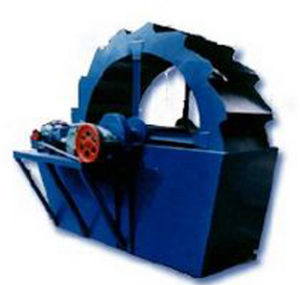

XS洗砂機圖片 結構與工作原理：
XS洗砂機由輪斗、機座、傳動裝置組成。機座支承輪斗及傳動系統，並形成洗砂槽。輪斗提出的砂子，經輸送裝置送走。
套用領域
廣泛用於砂石場、礦山、建材、交通、化工、水利水電、混凝土攪拌站等行業中對物料的洗選
主要技術參數：
| 型號Model | XS2600 | XS2600‖ | XS2800 | XS3200 | XS3600 |
| 輪斗直徑Diameter of The Wheel Bucket(㎜) | 2600 | 2600 | 2800 | 3200 | 3600 |
| 轉速Rotation Rator(rpm) | 0.8-1.2 | 0.8-1.2 | 0.8-1.2 | 0.8-1.2 | 0.8-1.2 |
| 處理能力Capacity(t/h) | 20-50 | 30-70 | 50-100 | 80-120 | 120-180 |
| 電機功率Motor(kw) | 5.5 | 5.5 | 7.5 | 11 | 15 |
| 重量Weight (kg) | 2400 | 2900 | 4500 | 7890 | 10260 |
XS洗砂機特點
1.輪斗式洗砂機結構簡樸，葉輪傳動軸承裝置與水和受水物料隔離大大避免了軸承因浸水、砂和污染物導致損壞的現象發生。
2.洗砂機（洗沙機）用於砂石場洗砂時與傳統的螺旋洗砂機比擬有顯著上風如下：
a.細砂和石粉流失極少，所洗建築砂級配和細度模數達到國家《建築用砂》《建築用卵石、碎石》尺度。
b.輪斗式洗砂機除篩網外幾乎無易損件。
c.用壽命長，長期不用維修。
3.洗砂機機結構公道、維修便利、處理量大、功率消耗小、洗淨度高。新奇的密封結構、全封鎖油浴式傳動裝置、可調式溢流堰板，確保了該系列產品高效、耐用，清洗、脫水效果好，細粒產品保持不亂等特點。
安裝與檢修
機器的安裝
1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。2、安裝時應注意主機體與水平的垂直。
3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。
4、按設備的動力配置電源線和控制開關。
5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
故障檢修
洗沙機在使用過程中常因為電機故障影響生產，主要的故障現象有:1、定、轉子鐵芯故障檢修
定、轉子都是由相互絕緣的矽鋼片疊成，是電動機的磁路部分。定、轉子鐵芯的損壞和變形主要由以下幾個方面原因造成。
①軸承過度磨損或裝配不良，造成定、轉子相擦，使鐵芯表面損傷，進而造成矽鋼片間短路，電動機鐵損增加，使電動機溫升過高。這時套用細銼等工具去除毛刺，消除矽鋼片短接，清理乾淨後塗上絕緣漆，並加熱烘乾。
②拆除舊繞組時用力過大，使盜槽歪斜和向外張開。此時套用尖嘴鉗、木榔頭等工具予以修整，使齒糟復位，並在不好復位的有縫隙的矽鋼片間加入青殼紙、膠木板等硬質絕緣材料。
③因受潮等原因造成鐵芯表面鏽蝕。此時需用砂紙打磨乾淨，清理後塗上絕緣漆。
④圍繞組接地產生高熱燒毀鐵芯糟或齒部。可用鑿子或刮刀等工具將熔積物剔除乾淨，塗上絕緣漆烘乾。
⑤鐵芯與機座間結合鬆動，可擰緊原有定位螺釘。若定位螺釘失效，可在機座上重鑽定位孔並攻絲，旋緊定位螺釘。
2、軸承故障檢修
轉軸通過軸承支撐轉動，是負荷最重的部分，又是容易磨損的部件。
①故障檢查
運行中檢查
滾動軸承缺油時，會聽到“骨碌骨碌”的聲音;若聽到不連續的“梗梗”的聲，可能是軸承鋼圈破裂。軸承內混有沙土等雜物或軸承零件有輕度磨損時，會產生輕微的雜音。
拆卸後檢查
先察看軸承滾動體、內外鋼圈是否有破損、鏽蝕、疤痕等，然後用手捏住軸承內圈，並使軸承擺平，另一隻手用力推外剛圈，如果軸承良好，外鋼圈應轉動平穩，轉動中無振動和明顯的卡滯現象，停轉後外鋼圈沒有倒退現象。否則說明軸承已不能再用了。左手卡住外圈，右手捏住內鋼圈，用力向各個方向推動，如果推動時感到很鬆，就是磨損嚴重。
②故障修理
軸承外表面上的銹斑可用00號砂紙擦除，然後放入汽油中清洗;或軸承有裂紋、內外圈碎裂或軸承過度磨損時，應更換新軸承。更換新軸承時，要選用與原來型號相同的軸承。
3、轉軸故障檢修
①軸彎曲
若彎曲不大，可通過磨光軸頸、滑環的方法進行修復;若彎曲超過0.2mm，可將轉軸放於壓力機下，在拍彎曲處加壓矯正，矯正後的軸表面用車床切削磨光;如果彎曲過大，則需另換新軸。
②軸頸磨損
軸頸磨損不大時，可在軸頸上鍍一層鉻，再磨削至需要尺寸;磨損較多時，可在軸頸上進行堆焊，再到車床上切削磨光;如果軸頸磨損過大時，也在軸頸上車削2-3mm，再車一套筒，趁熱套在軸頸上，然後車削到所需尺寸。
