簡介：

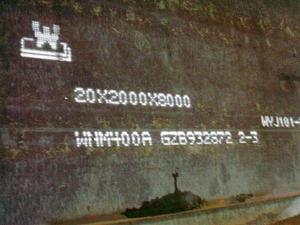

WNM400實物圖片WNM400牌號屬於舞鋼產高級別調質型耐磨鋼板；其牌號等級高於WNM360。用途：主要用於礦山、煤礦、環保、通風設備、自卸卡車及各種工程機械用耐磨易損件加工和製造等使用的結構鋼板。
牌號表示方法：鋼板牌號由代表生產廠家、用途、硬度及質量等級等四個部分按順序組成，例如：WNM400A，WNM400B等
符號：W-----表示舞陽鋼鐵有限責任公司的“舞”字漢語拼音的首位字母；
NM----表示耐磨用途的“耐”和“磨”字漢語拼音首位字母；
A、B--分別為質量等級，同時A代表鋼板不做衝擊，B代表鋼板做20度常溫衝擊；
鋼板採用齊邊軋制，切頭尾，不切兩縱邊，其切邊餘量按正常切邊板控制。
鋼板其餘的尺寸、外形、重量及允許偏差應符合GB/T709。
WNM400化學成分(熔煉分析)符合下表之規定：
WNM400化學成分：
| 等級 | C | Si | Mn | P | S | Mo | Cr | Ni | B |
| A | ≤0.25 | ≤0.70 | ≤1.60 | ≤0.025 | ≤0.010 | ≤0.50 | ≤1.40 | ≤0.004 | |
| B | ≤0.25 | ≤0.70 | ≤1.60 | ≤0.025 | ≤0.010 | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.004 |
註：允許鋼板添加微合金強化元素，如Nb、V、Ti等。
冶煉方法：電爐+爐外精煉。
交貨狀態：淬火+回火。
力學性能：
力學性能符合下表之規定：
| 等級 | 硬度（HBW） | 20℃AKV縱向J |
| A | 350～400 | 提供 |
| B | 350～400 | ≥21 |
鋼板表面質量符合GB3274之規定。
每批鋼板的檢驗項目、試樣數量、取樣方法和試驗方法應符合正符合下表之規定：
| 序號 | 檢驗項目 | 取樣數量 | 取樣方法 | 試驗方法 |
| 1 | 拉伸 | 1 | GB/T2975 | GB/T228 |
| 2 | 衝擊 | 3 | GB/T2975 | GB/T229 |
| 3 | 彎曲試驗 | 1 | GB/T2975 | GB/T232 |
| 4 | 硬度 | 1 | GB/T2975 | GB/T231 |
布氏硬度（HBW）檢驗，依據國家標準GB/T231，鋼板表面銑掉1.0-2.2毫米，然後在此表面檢驗硬度。
鋼板的包裝、標誌及質量證明書應符合GB/T247之規定。
WNM400耐磨鋼板與進口鋼種對照：
| 中國舞鋼 WY | 日本企標 JFE | 瑞典標準 SSAB | 德國企標 DILLIDUR | 住友企標 SUMIHARD |
| WNM400 | JFE-EH400A | HARDOX400 | 400V | K400 |
WNM400項目套用及前景：
工程機械、礦山機械、煤礦機械、環保機械、冶金機械等製造企業舞鋼合作生產用於挖掘機、裝載機、推土機鏟斗板、刃板、側刃板、刀片、破碎機襯板、葉片建設項目的WNM400約5000餘噸。在出口美國、加拿大、澳洲、印度、歐洲的前景一片看好。已經直供歐洲客戶20000餘噸。 舞鋼生產技術領先。舞鋼產品現貨常規規格厚度8-100mm，長寬尺寸以2000*8000與2200*8000居多。
切割方法：
冷切割
冷切割包括有水射流切割、剪下、鋸切或磨料切割。
優點：切割熱影響小，防止整個工件硬度降低，減少切割工件變形。
缺點：成本高，只能切割薄板，切割速度慢。
熱切割
熱切割包括有氧氣燃料火焰切割(以下簡稱“火焰切割”)、等粒子切割和雷射切割。
優點：切割成本低，各地都有加工設備，可切割厚板，切割速度快。
缺點：易降低鋼板硬度、產生裂紋。
火焰切割注意事項
低速切割
避免切割裂紋的方法之一，如果無法進行整板預熱，也可以採用局部預熱法代替。使用低速切割防止切割裂紋，其可靠性不如預熱。本人建議用切割前先對切割帶（所切工件的四周或者直線）用火焰槍空泡幾趟進行預熱，預熱溫度達到100℃為宜。如果切割設備是雙槍或者多槍的情況下，可以用前面的火焰槍抬高高度，進行預熱，後邊火焰槍進行切割，也可以達到預熱切割的目的。
切割後緩冷
無論對切割件是否預熱，鋼板切割後的緩冷都會有效的降低切割後產生裂紋的風險。如果切割後使其帶有溫熱的工件堆放，使用隔熱毯將其覆蓋，也可實現緩冷，緩冷要求冷卻至室溫。
切割後加熱
對於耐磨板的切割，切割後立即採取加熱（低溫回火），也可防止切割裂紋的有效方法和措施。鋼板切割後通過低溫回火處理，可以有效消除切割殘餘內應力。
對於鋼板切割後加熱的方法，也可以採用火焰槍燒、電子加熱毯和加熱爐的加熱方式進行切割後的加熱。
