套用範圍
WLS無軸螺旋輸送機 主要用於廢水處理，造紙業、化學工業垃圾等行業輸送站附性較強的物料，糊狀粘稠物料（如化工原料、廢紙漿、麥芽、污泥等）以及易纏繞物料（如生活垃圾），具有獨特優勢。所以無軸螺旋輸送機又稱防纏繞輸送機、垃圾處理輸送機。WLS無軸螺旋輸送機在輸送原理上與一般螺旋輸送機基本相同，只是在結構上螺旋體有帶軸與不帶軸的區別。無軸螺旋輸送機材質有普通碳鋼和不鏽鋼.
滄州重諾結構
WLS無軸螺旋輸送機 主要由動力裝置、頭部裝配、機殼、無軸螺旋體、耐磨襯板、進料口、出料口、機蓋（需要時）、底座等組成。1、WLS無軸螺旋輸送機驅動裝置：採用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應儘可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
2、WLS無軸螺旋輸送機頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
3、WLS無軸螺旋輸送機機殼：機殼為U型，上部加機蓋（需要時），材質有不鏽鋼或碳鋼或玻璃鋼。
4、WLS無軸螺旋輸送機無軸螺旋體：材質為不鏽鋼或耐磨鋼。
5、WLS無軸螺旋輸送機耐磨襯板：耐磨的非金屬材料。
6、WLS無軸螺旋輸送機進、出料口：有方形和圓形兩種，用戶無要求時按方形的供貨。
輸送原理
WLS型無軸螺旋輸送機在輸送原理上與一般螺旋輸送機基本相同：即如同一根旋轉的螺旋軸，帶動一個螺母沿其軸向移動一樣，無軸螺旋輸送機螺旋體相當於螺旋軸，物料相當於螺旋輸送機螺母，當螺旋體連續旋轉時則物料也連續輸送。無軸螺旋輸送機螺旋體為較厚的帶狀葉片，通過無軸螺旋輸送機驅動端驅動，中間無軸，螺旋體與機殼內壁底部襯板接觸（滑動）。特點
無軸螺旋輸送機與傳統有軸螺旋輸送機相比，因為採用了無中心軸設計，使用具有一定柔性的整體鋼製螺旋推送物料,所以具有以下突出優點：1、無軸螺旋輸送機抗纏繞性強：因為無中心軸干擾,對於輸送帶狀、粘稠物料、易纏繞物料有特殊的優越性，如用於污水處理廠輸送中細格柵，其柵條淨距50mm的除污機柵渣和壓濾機泥餅等物料，或者垃圾處理場所處理運輸垃圾，能防止阻塞引起的事故。
2、無軸螺旋輸送機環保性能好。無軸螺旋輸送機採用全封閉輸送和易清洗的螺旋表面，可保證環境衛生和所送物料不受污染、不泄漏。
3、無軸螺旋輸送機扭距大、能耗低。由於螺旋無軸，物料不易堵塞，排料口不堵塞，因而可以較低速度運轉，平穩傳動，降低能耗。扭距可4000N/m。
4、無軸螺旋輸送機輸送量大。無軸螺旋輸送機輸送量是相同直徑傳統有軸螺旋輸送機的1.5倍。
5、無軸螺旋輸送機輸送距離長。單機輸送長度可達60米。並可根據用戶需要，採用多級串聯式安裝，超長距離輸送物料。
6、無軸螺旋輸送機能機動工作。我公司開發生產的移動型無軸螺旋輸送機，能機動工作，一機多用。既可下方出料，又可端頭出料。採用特製襯板，該機可在高溫下工作。結構緊湊，節省空間，外型美觀，操作簡便，經濟耐用。
技術參數表
型號 名稱 | WLS150 | WLS200 | WLS250 | WLS300 | WLS400 | WLS500 | ||
螺旋體直徑 （mm） | 150 | 184 | 237 | 284 | 365 | 470 | ||
外殼管直徑 （mm） | 180 | 219 | 273 | 351 | 402 | 500 | ||
允許工作角度 （ α ） | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | 0 °～ 30 ° | ||
最大輸送長度 （m） | 12 | 13 | 16 | 18 | 22 | 25 | ||
最大輸送能力 （t/h） | 2.4 | 7 | 9 | 13 | 18 | 28 | ||
電機 | 型號 | L ≤ 7 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
功率 kW | 1.5 | 2.2 | 3 | 5.5 | 11 | 11 | ||
型號 | L>7 | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 | |
功率 kW | 2.2 | 3 | 4 | 7.5 | 15 | 15 | ||
安裝調試及運行
1、WLS無軸螺旋輸送機設備安裝要求：a、WLS無軸螺旋輸送機進、出料口現場安裝，應使進出料口的法蘭支撐面與螺旋機的本體軸線平行；與相連線的法蘭應緊密貼合不得有間隙。
b、WLS無軸螺旋輸送機裝好以後，應檢查減速機是否加足潤滑油、若未加則加足之，其後進行無負載試車；在進行連續半小時以上試運轉後，檢查WLS無軸螺旋輸送機裝配的正確性，發現問題應立即停機，處理後再運轉，直至處於良好運行狀態為止。
c、WLS無軸螺旋輸送機運轉應平穩可靠，緊固件無鬆動現象。減速器無滲油、無異常聲，電氣設備安全可靠。
2、WLS無軸螺旋輸送機使用要求：
a、WLS無軸螺旋輸送機應無負荷起動，即在機殼內沒有物料時起動，起動後方能向WLS無軸螺旋輸送機給料。
b、WLS無軸螺旋輸送機初始給料時，應逐步增加給料量直至達到額定輸送能力，給料應均勻，否則容易造成輸送物料的積塞，驅動裝置的過載，使整台WLS無軸螺旋輸送機損壞。
c、為了保證WLS無軸螺旋輸送機無負荷起動的要求，WLS無軸螺旋輸送機在停車前應停止加料，等WLS無軸螺旋輸送機機殼內物料完全輸送完畢後方可停止運轉。
d、被輸送物料內不得混入堅硬的大塊物料，避免螺旋卡死而造成WLS無軸螺旋輸送機的損壞。
e、在使用中經常檢測WLS無軸螺旋輸送機各部分的工作狀態、注意各緊固件是否鬆動，如果發現機件鬆動，則應立即擰緊螺釘，使之重新堅固。
f、WLS無軸螺旋輸送機的機蓋在機器運轉時不應該取下，以免發生事故。
外形尺寸
型號 | 參考量/（m3/h） | 外形尺寸/mm | 長度 | |||||||
0° | 15° | 30° | A | B | H | L1 | L2 | L3 | ||
WLS-260 | 2.5 | 1.8 | 1.4 | 260 | 360 | 270 | 150 | ≤70 | 400 | ≤20米 |
WLS-300 | 5 | 4 | 2.2 | 300 | 400 | 310 | 200 | ≤70 | 400 | |
WLS-320 | 6 | 4.5 | 3 | 320 | 420 | 330 | 200 | ≤70 | 450 | |
結構部件說明
組織結構：無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。
驅動裝置：採用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應儘可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。
頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不鏽鋼或碳鋼或玻璃鋼。
無軸螺旋體：材質為不鏽鋼或碳鋼。
槽體襯板：材質為耐磨的塑膠板或橡膠板或鑄石板等。
進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

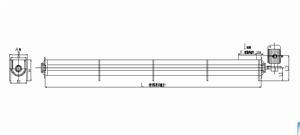

WLS無軸螺旋輸送機的結構圖

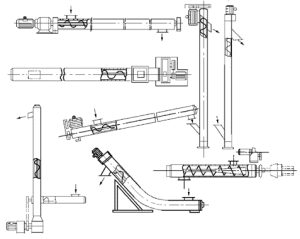

WLS無軸螺旋輸送機結構圖
