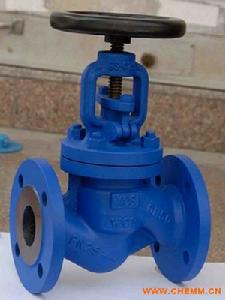

WJ41W波紋管截止閥的詳細資訊
產品引用標準:製造標準:GB12234
結構長度:GB12221
法蘭標準:JB79 Flange:JB79
對焊口標準:GB12224 Butt-welding:GB12224
試驗標準:GB13927 Test:GB13927
波紋管截止閥產品結構特點
*雙層波紋管*維修方便
*波紋管密封閥桿
*雙重密封
*位置指示
*無升降手輪
波紋管截止閥主要零件的材料說明
零件名稱Part Name | 閥體Body | 閥蓋Bonnet | 閥桿 stem | 閥瓣Disc | 密封面Sealing Face | 填料 Paking |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨GRAPHITE |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨GRAPHITE |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨GRAPHITE |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨GRAPHITE |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨GRAPHITE |
STL | PTFE |
