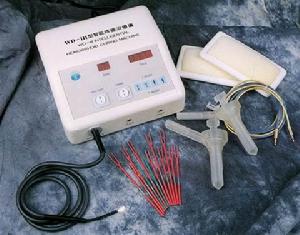

WD-Ⅲ智慧型痔瘡治療儀

WD-Ⅲ智慧型痔瘡治療儀是微電腦控制的最新一代電子痔瘡治療設備,其原理是通過小電流直接作用於痔核根部毛細管叢,形成血栓,阻斷痔核血供,使痔核自行壞死萎縮,從而達到治療痔瘡的目的。

儀器介紹

WD-Ⅲ智慧型痔瘡治療儀 WD-Ⅲ智慧型痔瘡治療儀

痔瘡治療儀痔瘡治療儀採用射頻熱乾核內熱原理,根據人體的痔組織在不連續電容電場作用下的電解常數和電導率而設計的。

治療原理

1、世界上各種生命體(包括動植物)其所能吸收的外部電磁波波長範圍也就是生命體向外輻射的波長範圍,人體向外輻射的能量對應的波長在8-10μm之間,從外界吸收的能量也正好處於這個波段。肛寶痔瘡坐療儀輻射出的生物能量場(包括遠紅外線)的波長在8-15微米之間,人體所能吸收的波段包含其中。

2、痔瘡治療儀輻射出的生物能量場作用於人體肛部,直腸下端、肛管、肛門緣的靜脈叢微血管同時擴張,血液溶速加快,靜脈團塊淤血等代謝障礙物逐漸消除,從而促進血液循環及細胞組織的新陳代謝,靜脈回流暢通。

3、生物能量場對肛部老化了的大分子團產生共振而使分子團裂化,正是由於血液中水分子團由大變小,以及去除了表面污染物質,使水的活性增強,肛部靜脈叢血液的新陳代謝能力提高,血液循環得到改善。

4、生物能量場還可以使肛部靜脈叢血液中的不飽和脂肪酸的二鍵或三重鍵被切斷後成飽和脂肪酸,不容易再被氧化成血脂,大大減少靜脈叢血管內血脂數量,使血管壁光滑,進而促進血液循環。

電路工作原理

痔瘡治療儀電路由電源電路、加熱電路、指示電路、振動電路和定時電路組成,如圖9-25所示。

電源電路由熔斷器FU、電源開關S、電源變壓器T、整流二極體VDl-VD8、濾波電容器Cl、限流電阻器Rl和三端穩壓積體電路ICl組成。

指示電路由指示燈HLl-HL3和繼電器K的控制觸頭Kl組成。

加熱電路由電晶體VI、電阻器R2、電位器RP2、電流表PA、多心插座XS、多心插頭XP和加熱器EH組成。

振盪電路由電位器RPl、K的控制觸頭K2、插座XS、插頭XP和振動器組成。

定時電路由電阻器R3-R5、電容器C2、電晶體V2、二極體VD9、時基積體電路IC2和繼電器K組成。

接通電源開關S,交流220V電壓經T降壓後,在T的二次繞組上分別產生交流36V電壓、交流6.3V電壓和交流lOV屯壓。

交流36V電壓經VDl-VD4整流及RPl限流降壓後,通過皿的常閉觸頭和XS、XP供給振動器。

交流6.3V電壓作為HLl-HL3的工作電源。

交流lOV電壓經VD5-VD8整流及Cl濾波後,一路直接加至Vl的發射極,另一路經Rl限流及ICl穩壓後,為定時電路提供6V直流工作電壓。

Vl導通工作後,從集電極輸出驅動電壓。該電壓經電流表PA和XS、XP加至EH上,使EH通電加熱。調節RP2的阻值,可改變Vl和輸出電流和電壓,從而改變EH的加熱溫度(溫度調節範圍為36-42℃)。

振動器與EH封裝在一起構成振動式加熱探頭(用於治療內痔時,可將該探頭塗藥後插入肛門),其振動間隔時間為4-5s。

定時電路通電工作後,從IC2的3腳輸出低電平,V2截止,K不吸合,Kl和m的常閉觸頭接通,常開觸頭斷開,C2經R4和R3緩慢充電,當定時時間結束(C2兩端電壓充至4V)時,IC2內電路翻轉,3腳輸出高電平,使V2飽和導通,K通電吸合,Kl和陀的常閉觸頭斷開,常開觸頭接通,振動器停止振動。

HLl在電源開關S接通時點亮;HL2在振動器工作時點亮;HL3在振動器停止工作時點亮。

調節RPl的阻值,可改變振動器的工作電流,從而改變其振動幅度。

元器件選擇

Rl選用lW金屬膜電阻器;R2-R5選用1/4W金屬膜電阻器或碳膜電阻器。

RPl和RP2均選用WX3-1型電位器。

Cl和C2均選用鋁電解電容器,Cl的耐壓值為25V,C2的耐壓值為lOV。

VDl-VD9均選用1N4007型矽整流二極體。

Vl選用3AD53B型鍺PNP電晶體;V2選用S8050型矽NPN電晶體。

ICl選用LM7806型三端穩壓積體電路;IC2選用NE555型時基積體電路。

HL1-HL3均選用6.3V小燈泡。

XS和XP選用配套的多心插座和插頭。

PA選用量程為lA的電流表。

K選用JRX-l3F型6V直流繼電器。

S選用5A、220V的電源開關。

T選用5-lOW的電源變壓器。

振動器可選用微型電磁振動器。

EH選用成品電熱探頭或使用電熱絲製作。

器械特點

遠紅外線)生物能量場與人體血液循環寬頻譜(遠紅外線)生物能量場具有強烈的滲透力,其特徵有三:

一是放射。

不需要藉助空氣可直接傳導給物體,它同太陽光穿過宇宙中的真空領域達到地球的放射性質一樣,也具有放射性;

二是具有強烈的滲透力。

它能夠深入皮下組織,從內部溫暖身體,給予細胞以活力。

三是吸收與共鳴。

寬頻譜生物能量場在穿透的同時,也帶有吸收性質,能夠吸收光線,然後活用其特性。人體中各種有機化合物,如無正常的吸收與放射,生命體就無法正常運轉。反之,吸收波長及正常放射,會使生命體本身的各分子產生共振共鳴運動。生物能量場吸收與共振共鳴特性促進了生命體內水分子活化性。

由於生命體的有機分子和寬頻譜生物能量場的振動是一致的,二者振動頻率一致,產生吸收共鳴,接著增大振幅產生熱,原子分子振動增大共鳴吸收變成熱反應後皮下深層溫度會上升,微血管同時擴張,血液溶速加快,淤血等代謝障礙物會逐漸消除,從而促進血液循環及細胞組織的新陳代謝。

性能特點

(a)採取人正常坐姿治療,更富人性化。

(b)特種材料經納米工藝製成的輻射板,具有強輻射和強烈滲透力及寬頻譜特性,功效顯著。

(c)PTC片科學的材料配比,確保優良的溫度性能。

(d)ISO9002+YY/T0288國際質量體系控制及性能優良的組裝器件,確保產品質量及使用壽命。

(e)整機採用多重保護設計及執行最新的醫療器械安全標準,經4000V耐壓測試及48小時的老化實驗,確保全全無憂。

(f)標本兼治、省時、省力、省錢、使用方便、無一絲痛苦、無副作用的優勢。

結構特徵

(a)機殼

(b)生物能量場發生裝置

1、寬頻譜生物能量場輻射板

2、導熱板

3、PTC片

4、絕緣陶瓷T型墊

5、固定件

(c)溫度控制及定時裝置

1、控制臺

2、控制線

(d)電源線

技術特徵

(a)主要技術參數

1、電源電壓:AC220V±10%

2、額定頻率:50HZ±2%

3、輸入功率<100VA

4、絕緣電阻≥10MΩ

(b)主要性能

1、溫度性能

輻射板表面溫度範圍:40℃~90℃

預熱時間≤10min

溫度控制:高溫、中溫、低溫

2、生物能量場性能

波長範圍:8um~15um

法向輻射率≥80%

使用方法

(a)取治療儀平放在穩固位置。

(b)將電源線一端插頭插入單相二孔電源插座中與家用電(220V)連線。

(c)輕按控制臺上開/關鍵,這時高溫指示燈、60分鐘定時指示定時指示燈亮。

(d)分別按溫度鍵、時間鍵設定治療溫度及治療時間。

(e)預熱5分鐘,採取坐姿坐在治療儀上面,肛門對準輻射孔。

(f)治療完畢,拔下電源插頭,機體冷卻後將儀器收好。

提示

(a)每個療程3—4周,每天一次(時間充裕每天兩次)。

(b)使用儀器前最好先用溫水清洗肛門,拭乾。

(c)治療時全身放鬆,可邊看電視、看書、看報及做一些其他手工事情。

(d)治療過程中可根據個人需要按溫度鍵隨時調整所需治療溫度。

(e)治療時間可按時間鍵隨時延長或縮短。

注意事項

(a)使用儀器前請檢查當地電網電壓,如與說明書中提供數據不符,不能使用。

(b)儀器使用時若出現異常應及時切斷電源。

(c)治療時一定要穿內衣、內褲。

(d)嚴禁撞擊輻射孔內遠紅外線輻射板。

(e)除家人可共用外,不要借予他人使用。

(f)儀器應放置於乾燥陰涼處,輕拿、輕放、防震、防水。

禁忌症

(a)婦女在孕期及經期禁用。

(b)惡性腫瘤患者禁用。

故障處理

(a)通電開/關鍵,指示燈不亮,請檢查電源是否正常,插座是否良好,檢查後再試。

(b)環境溫度過低,升溫較緩慢是正常的,可稍延長預熱時間。

(c)其他原因,請送指定維修點維修
