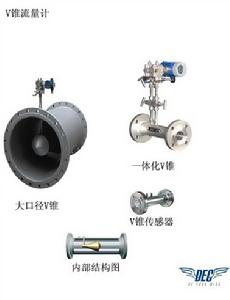

介紹
V錐型流量計概述1. 我公司生產的V型錐形流量計是一種高精度、高穩定性、量程比寬、可測介質廣的新型流量計。
2. 可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。3. 流體的最高工況溫度可達800℃,最高壓力可達10.5Mpa。
4. 若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
5. V型錐形流量計可測量最高雷諾數為500萬,最低雷諾數為8000甚至更低。
6. 產生滿刻度差壓信號從最低小於0.1千帕到最高几十千帕。V錐型流量計工作原理
V型錐流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣,也是基於流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內,當壓力降低時,速度會增加,當介質接近錐體時,其壓力為P+,在介質通過錐體的節流區時,速度會增加,壓力會降低為P-,如圖一所示,P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上,流速發生變化時,差壓值會隨之增大或減小。也就是說對於穩定流體,流量的大小與差壓平方根成正比。當流速相同時,錐體節流面積越大,則產生的差壓值也越大。
特點1、 具有良好的準確度(≤0.5%)和重複性(≤0.1%)。
2、 具有較寬的量程比(10﹕1~15﹕1)
3、 自整流功能,只需要極短的直管段(前1~3D後0~1D)。
4、 自清潔功能,可測髒污和易結垢流體,適合高爐煤氣等雜質較多的介質。
5、 自保護功能,節流件關鍵部位不磨損,能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛(液、氣、蒸汽),流量測量範圍寬(微小流量~大流量),適應的管道DN15~DN3000。
8、 流量計結構設計是流體掃過型結構,不可能截留流體中任何夾帶的氣、液或固相污物,非常適用於髒污流體的流量測量,如焦爐煤氣,濕氣體等
9、 無可動部件
10、當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層並疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽,熱水,無需直管段。由於換熱站空間比較小,選擇一般流量計要求直管段較長,影響運行精度,用在測量高爐煤氣,有自清潔作用,引壓管不易堵塞。
技術參數及外形示意圖
法蘭連線型表體公稱口徑: Φ15-Φ2000測量介質:液體、氣體、蒸汽
測量介質溫度範圍:-200℃~+800℃
壓力等級:1.0MPa~10.5MPa
精度等級:0.5級、1.0級、1.5級、2.5級
表體材質:錐體材質為不鏽鋼,管道、
法蘭為碳鋼。(其它材質協定供貨)
β值範圍:0.45……0.85
公稱口徑: Φ80-Φ2000
測量介質:液體、氣體、蒸汽 測量介質溫度範圍:-200℃~ +800℃
壓力等級: 1.0MPa~10.5MPa
精度等級:0.5級、1級、1.5級、2.5級
表體材質:錐體材質為不鏽鋼,管道、
法蘭為碳鋼(其它材質協定供貨)
β值範圍:0.45……0.85
公稱口徑: Φ15-Φ2000
測量介質:液體、氣體、蒸汽 測量介質溫度範圍:-200℃~ +800℃
壓力等級:1.0MPa~10.5MPa
精度等級:0.5級、1級、1.5級、2.5級
法蘭為碳(其它材質協定供貨)
β值範圍:0.45……0.85
組成
V錐感測器和差壓變送器組成的V錐流量計
依照用戶要求不同,利用V錐感測器和差壓變送器組成流量檢測儀表供貨分為二類:
只提供差壓信號的檢測部分(V錐體及測量管道),不提供差壓變送器、三閥組和流量顯示部分,輸出信號為差壓。由用戶自己進行配套。
2.V錐流量計由V錐感測器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐感測器和差壓變送器組成。V錐感測器和差壓變送器之間的引壓管連線由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐感測器連線成一體,用戶購買一體型V錐流量計後,使用時不需再連線引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。
可以成功測量的流體
1.氣體
煤氣:焦爐煤氣、高爐煤氣、城市煤氣
天然氣:包括含濕量5%以上的天然氣
各種碳氫化合物氣體:烷烴類,烯烴類等氣體
各種氣體製造:氫、氦、氬、氧、氮氣等
腐蝕性氣體:濕的氯化物氣體等
空氣:包括含水,含塵埃的空氣、壓縮空氣等
煙道氣:各種鍋爐、加熱爐排放的煙道氣
2.蒸汽:飽和蒸汽、過熱蒸汽
3.液體
油類:原油、燃料油、含水乳化油、柴油、液壓油等
水:原水、飲用水、生產水、污水等
各種水溶液:酸、鹼、鹽水溶液等
有機物化學品:甲醇、乙二醇、二甲苯等
4.特殊流體
油+HC氣+沙
加氣的水:H2O+N2+空氣;H2O+CO2等
