概述
適用於石油、化工、電力、食品、醫藥等行業對生產過程中各種的高溫、高壓及敞口容器液位的控制、報警和故障聯鎖等。UQK 系列產品在設計製造時,充分考慮石油化工行業引進設備中過程連線形式的不同,設計多種安裝方式,結構多樣是歐美同類開關的理想替代產品。

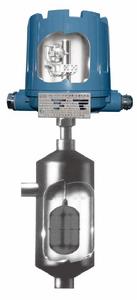

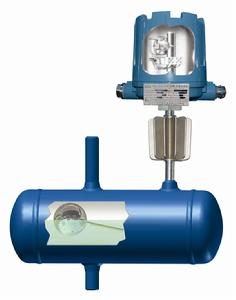

工作原理
UQK-6000 系列浮球液位開關是基於阿基米德浮力原理工作,浮球(浮筒)隨液位同步變化,使與浮球剛性連線的磁性軸套也作相應變化,進入磁場作用區間,通過磁耦合引起對應磁鋼驅動開關吸合,發出開關通斷信號。液位下降,磁鋼在彈簧作用下釋放,開關觸點恢復常態,從而實現對液位控制、報警、故障聯鎖等功能。UQK-6100 系列浮球液位開關是基於阿基米德浮力原理工作,當浮球隨液位上升或下降時,一級磁鐵在壓力管內部上下運動。在表殼內壓力管的外面安裝有一個可上下調整的機械開關,一級磁鐵上下運動,通過磁力耦合帶動二級磁鐵動作,磁驅動使三級磁鐵隨之動作來操作開關的關斷動作。觸發的機械開關直到液位下降的時候才能重新回到原來狀態。
UQK-6200 系列浮筒液位開關工作原理是基於浮筒系在一根與彈簧連線的不鏽鋼纜索上,其浮筒自重總是大於測量介質所產生的浮筒浮力,因此彈簧總是被拉長的,在自由狀態下,彈簧被拉伸到預定長度,通過一個不鏽鋼限位器限制彈簧超出彈性限度。在彈簧的導桿內安放一級磁鐵,它可以根據彈簧的伸縮變化而在壓力管內上下運動。在表殼內壓力管的外面安裝有一個可上下調整的機械開關。當液面上升淹沒浮筒,根據阿基米德浮力定律,浮力增加的量減輕了浮筒的自重,彈簧的彈性減小,彈簧收縮,在上面安放的第一級磁鐵隨之向上運動,磁驅動觸碰機械開關通斷。當液位下降時,浮筒露出液面彈簧感知浮筒自重逐漸增加,彈簧長度隨之增加,一級磁鐵的移動使天關復位。

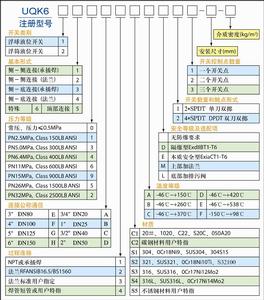

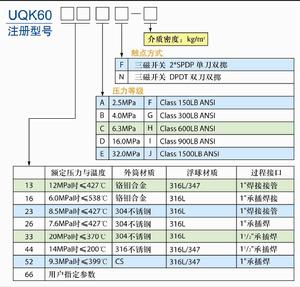

主要技術參數
輸出信號:兩個獨立的SPDT 觸點測量精度:液位控制時±4mm
界位控制時±10mm
觸點容量:阻性負載:16A250VAC
10A30VDC
0.6A125VDC
感性負載:10A250VAC
10A30VDC
0.6A125VDC
開關壽命:≥5×105 次
工作溫度:標準型:-40~200℃
高溫型:≤540℃
環境溫度:-40~80℃
公稱壓力:2.5、4.0 、6.4MPa
11、16、25、32 MPa
介質密度:0.4~3.0g/cm3
介質密度差:≥0.16g/cm3
電氣接口:NPT1/2(內)或M20×1.5
防爆等級:隔爆型ExdIICT1~T6;
本安型ExiaIICT1~T6
防護等級:IP67

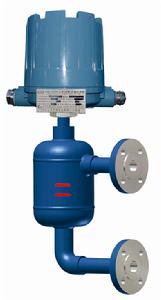

過程連線:側裝式:DN25 PN4.0 凸面
頂裝式:DN100 PN4.0 凸面
蒸汽夾套接頭:G1/2″外螺紋
接液材質:浮球、浮筒: 304、316L、347
連線法蘭:CS、304、316L、347
接 線 盒:鋁合金
