UQK-10~40系列浮球液位開關

概述

UQK-10~40系列浮球液位開關適用於工業生產過程敞開或承壓容器內液位的控制。當液位處於高限或低限時,開關動作發出通斷信號,實現對液位的控制、報警、故障聯鎖等功能。 UQKS系列(帶自檢式)液位開關,可以很方便地在設備運行狀態下,對開關及系統進行自我檢測,以確保開關及系統安全運行。

結構原理

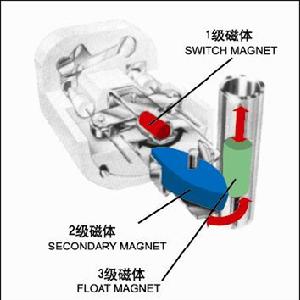

UQK-10~40系列浮球液位開關基於浮力原理工作,由互為隔離的浮球組和開關組二大部分組成。浮球隨液位的變化升降,通過磁力軸的磁性驅動,帶動二級磁性元件產生翻轉,開關內的第三級磁鋼隨之反向翻轉,經推動桿帶動開關觸點動作,實現對液位的報警和控制。
星申UQK-10~40系列浮球液位開關

主要技術參數

輸出信號:兩個獨立的SPDT觸點
觸點容量:120VAC 16A ,250VAC 10A ,150VDC 0.6A
觸點材質:純銀(Ag)
本體材質:精密氧化鋁陶瓷
開關壽命:5×10次
工作溫度:標準型:-40~150℃
中溫型:≤250℃
高溫型:≤370℃
環境溫度:-40~70℃
工作壓力:1.0~16MPa
介質密度:≥0.4g/cm
電氣接口:M20×1.5、NPT1/2內螺紋
防爆等級:隔爆型 ExdIICT1~T6;
本安型 ExiaIICT1~T6
防護等級:IP66
過程連線:DN50以上
蒸汽夾套接頭:G1/2″外螺紋
接液材質:PP;不鏽鋼304;316L;321;316Ti;其它特殊材質
接線盒材質:壓鑄鎂鋁合金表面亞光聚亞胺酯塗層
法蘭標準:HG20592~20635-97

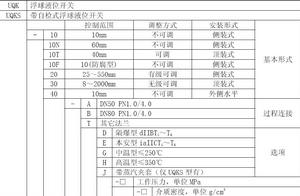

型號規格
