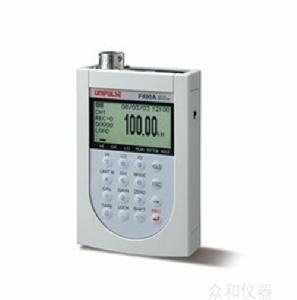

UNIPULSE F490A
產品概要
技術參數
套用範圍
技術支持
產品概要
帶有記錄功能的攜帶型測力儀表
可以測量負荷，壓力，扭矩的小型，輕量，攜帶型應變式感測器用的測力
技術參數
模擬部分|顯示部分|設定部分|記錄部分|保持功能|計量模式|時間|接口|一般性能|附屬品模擬部分 | |
激勵電壓 | DC3V±10% 輸出電流35mA以內 |
|---|---|
信號輸入範圍 | -3.0～+3.0mV/V |
等效輸入校正範圍 | +0.5～+3.0mV/V |
零點調整範圍 | -2.0～+2.0mV/V |
量程調整範圍 | +0.5～+3.0mV/V |
精度 | ? 非線性 0.02%/FS以內(3.0mV/V輸入時) ? 零點漂移 0.3μV/℃ RTI以內 ? 量程漂移 5ppm/℃以內 |
A/D轉換器 | ? 速度 80次/秒 ? 解析度 24bit（二進制）3.0mV/V時約等於1/30000 |
顯示部分 | |
顯示器 | 128×64dot 黑白LCD |
|---|---|
顯示值 | 5位 -99999～+99999 字高14㎜ |
狀態顯示 | ? 狀態顯示1 R（記錄中）/A（AC適配器使用中）/U（USB連結中）/N（NOVRAM寫入中）/B（備用電池異常） ? 狀態顯示2 HI/OK/LO/PEAK/BOTTOM/HOLD |
設定部分 | |
設定項目 | ? 去皮重*/等效輸入校正/量程校正/零點校正（一鍵式歸零）/單位重量設定*/頻道設定/上限值設定/下限值設定/儀器ID設定*/設定值LOCK ? 單位/數字濾波/動態追蹤（時間，幅度）/零點漂移（時間，幅度）/零點附近/數字零點/最小分度 ? 日期/警報/背光燈/自動關閉/版本顯示/記憶體檢查/初始化 ? 保持：模式/區間/開始水平/終了水平/監視時間 ? 圖形：時間軸*/模式*/觸發邊界*/觸發水平*/前點觸發* ? 運轉模式/上下限比較模式/測量模式*/記錄模式*/實時輸出模式* *簡易運轉模式時無法使用 |
|---|---|
記錄部分 | |
記錄功能 | ? 按下『REC』鍵之後開始記錄 ? 安定檢測狀態時記錄 ? 保持功能解除時保持值記錄 ? 阻抗記錄（一定的間隔記錄數據） ? 圖形數據記錄（記錄顯示圖像的數據） |
|---|---|
記錄媒介 | 儀表內部記憶體 |
記錄方式 | CSV格式的TEXT檔案 |
記錄數據 | ID,記錄次數，記錄日期，計量頻道，顯示值，單位 |
記錄數據量 | 20,000個數據 |
保持功能 | |
? 保持模式：採樣/峰值/谷值/峰值-峰值 ? 數據監測區間：全區間/水平/水平+時間 | |
計量模式 | |
負載計量/計數 | |
時間 | |
顯示 | 年月日時分（年代是陽曆的下2位） |
|---|---|
精度 | 每月差一分鐘（常溫） |
接口 | |
USB接口（通訊規格：USB Ver.1.1.通訊速度：最大速度，級別：Mass-Storage 和虛擬COM連線埠，對應OS：WindowsXP(SP3)，WindowsVista（SP1）） ? 檔案操作（能夠進行檔案的參考&拷貝） ? 虛擬COM連線埠（利用終端軟體可以讀取或者寫入設定值） ? 實時輸出（計量的數據通過USB依次輸出） | |
一般性能 | |
內部電源 | 5號乾電池 4節 |
|---|---|
外部電源 | 專用AC適配器（AC100V用，自由電源用） |
消費電流 | 約60mA（連線120Ω感測器，背光燈關閉時） 約70mA（連線120Ω感測器，打開背光燈時） |
備用電源 | 通過鋰電池保存設定值和記錄數據（保存期限為5年以上） |
連續使用時間 | 約30小時（連線350Ω感測器，背光燈關閉時） 約12小時（連線120Ω感測器，背光燈關閉時） |
使用條件 | 溫度：-10～40℃ 濕度：80%RH以下（無凝霜） |
外形尺寸 | 86(W)×132(H)×30(D) mm（不含凸起部分） |
重量 | 約290g（包含約95g的電池重量） |
附屬品 | |
感測器接頭 | 1 |
|---|---|
5號乾電池 | 4 |
CD-ROM | 1 |
使用說明書 | 1 |
