概述

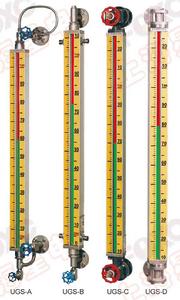

UGS系列彩色石英玻璃液位計是採用高純度石英管（99.99%SiO2）製造的產品。儀表顯示清晰，密封性能好，耐高溫、高壓、防粘稠，壽命長，沖洗、維護方便，廣泛用於石油、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示(如水、液氯、輕油、液化氣、丙烯等)。
UGS-A標準型彩色石英玻璃液位計適用於透明或較透明介質，如水、液氨、汽油、液化氣、常溫鹼液等多種烴、油品溶液的液位測量。儀表顯示無盲區，是套用廣泛的現場型液位計。液位計主體和閥門之間用彎管連線，能有效地消除因安裝和熱脹冷縮所產生的應力，並能對安裝尺寸誤差進行調整，安裝使用方便。
UGS-B普通型彩色石英玻璃液位計適用於透明或較透明介質，如水、液氨、汽油、液化氣、常溫鹼液等多種烴、油品溶液的液位測量。儀表顯示有盲區。UGS-C防腐型彩色石英玻璃液位計適用於鹽酸等酸性、鹼性液體和許多有機溶劑(尤其是活性族溶劑)。但不適用於濃縮硝酸、鉻酸混合物、含氯溶劑、脂肪族、芳香氫等介質液體的測量。
UGS-D防腐型彩色石英玻璃液位計適用於腐蝕性介質且工作溫度又較高場合的液位測量，由於採用不鏽鋼內襯聚四氟乙烯三通和直管組合，可靠性高，缺點：上下有測量盲區。
UGS-G大口徑玻璃液位計適用於高粘度有色介質液位測量，如重油，潤滑油等。儀表採用偏心大口徑角閥和大內徑液位管，配以伴熱管，可以確保可靠測量。
星申UGS系列彩色石英玻璃液位計結構原理
儀表通過上下連線法蘭與容器構成連通器，可以直接觀察到容器內介質液位的實際高度。
UGS 系列彩色石英玻璃液位計通過自然光在液體中折射的光學原理，藉助濾色紅綠玻璃片，測量時，使液相顯示綠色，氣相顯示紅色，由於液、氣相顯示反差很大，所以指示鮮明清晰。
UGS-A 液位計主體和閥門之間用彎管連線，能有效地消除因安裝所產生的應力和熱脹冷縮所產生的應力，並能對安裝尺寸誤差進行調整，安裝使用方便。此外，上下閥門內裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢。
UGS-B 系列普通型彩色石英玻璃液位計不帶安全止回閥。
UGS-C 液位計在閥門等接液部件採用內襯PP，可以適用於大多數腐蝕性介質。
UGS-D 液位計採用內襯PTFE 的三通和直管組合，可以適用於絕大多數腐蝕性介質。
主要技術參數
測量範圍：300～2500mm，特殊規格請在訂貨時註明；
工作壓力：UGS-A、B：0.6、1.6、2.5、4.0、6.4、10.0MPa；
UGS-C：0.6 MPa；
UGS-D：1.6，2.5 MPa
工作溫度：UGS-A、B：-50～450℃；
UGS-C：-20～80℃；
UGS-D：-20～200℃
顯示範圍：UGS-A 無盲區型：測量範圍L-100mm
UGS-B、C、D：測量範圍L-200mm
閥門自動封閉壓力差：≥0.2MPa
伴熱蒸汽夾套壓力：1.0 MPa
蒸汽夾套接頭：G1/2”外螺紋
伴熱循環水夾套壓力：1.0 MPa
循環水夾套接頭：G3/4”外螺紋
連線法蘭：HG20592～20635-97 DN20(或DN25、DN40)凸面或平面
材 質：碳鋼、不鏽鋼304、316L、不鏽鋼內襯PP、不鏽鋼內襯PTFE；透明石英管採用
特製的99.99%SiO2，其變形點1077℃，軟化點1730℃，抗壓強度1170kgf/cm2，
膨脹係數5.5×10-7，經特殊工藝處理後具有耐高溫、高壓和優良的機械特性。

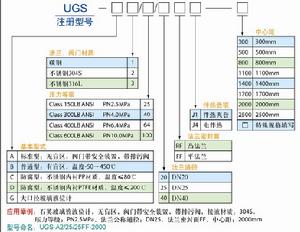

型號規格
星申UGS系列彩色石英玻璃液位計
