晶片介紹
UC3854是功率因數校正器(PFC)的積體電路。
基本參數
產品種類：功率因數校正IC
RoHS：是
開關頻率：118KHz
最大工作溫度：+70°
最小工作溫度：0°
安裝風格：SMD/SMT
封裝/箱體：SOIC-16
封裝：Tube

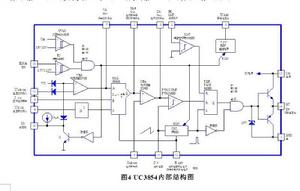

引腳功能
1)GND 接地端
2)PKLMT峰值限制端,接電流檢測電阻的電壓負端,當電流峰值過高時,電路將被關閉
3)CAOUT 電流放大器CA輸出端
4)ISENSE 電流檢測端,內部接CA輸入負端,外部經電阻接電流檢測電阻的電壓正端
5)Mult Out乘法器輸出端,即電流檢測另一端,內部接乘法/除法器輸出端 和CA輸入正端,外端經電阻接電流檢測電阻的電壓負端
6)JAC 輸入電流端,內部接乘法/除法器輸入端,外部經電阻接整流輸入電壓的正端
7)UA Out 電壓放大器UA輸出端,內部接乘法/除法器輸入端,外部接RC反饋網路
8)URMS 有效值電源電壓端,內部經平方器接乘法/除法器輸入端,起前饋作用,URMS的數值範圍為1.5~4.77v
9)REF 基準電壓端,產生7.5V基準電壓
10)ENA 起動端,通過邏輯電路控制基準電壓,振盪器,軟起動等
11)USENSE輸出電壓檢測端,接電壓放大器UA的輸入負端
12)RSET 外接電阻RSET端,控制振盪器充電電流及限制乘法/除法器最大輸出
13)SS 軟起動端
14)CT 外接電容CT端,CT為振盪器定時電容,使產生振盪頻率為f=1.25/RSET*CT
15)Vcc 積體電路的供電電壓Vcc,額定值22V
16)GTDRV 門極驅動端,通過電阻接功率MOS開關管門極,該端電位鉗在15V
