TV型釋放器

TV型釋放器

2. 1. 2.

產品簡介:

TV型釋放器在正

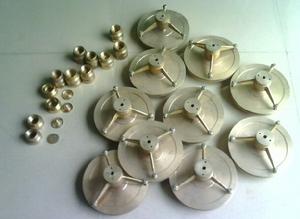

釋放器總圖片釋放器總圖片
常工作時,
TV型釋放器TV型釋放器
振動盤因彈簧壓力而與固定盤保持最佳工作狀態時的間隙。如當水中雜質堵塞釋放器而無法正常釋放時,則可接通壓縮空氣機氣源,使振動盤落下一段距離,致使水流通道加大,雜質很快被溶氣水沖走,約隔數秒鐘後,切斷氣源並打開放氣閥放氣,使振動盤復位,再次處於最佳工作狀態。為了防止釋放器在廢水中的腐蝕,採用了不鏽鋼材質和銅材質。

產品適用範圍:

型號 規格(mm) 溶氣水支管接口直徑(mm) 不同壓力(MPa)下的流量(m/h) 作用直徑(mm) 參考重量(Kg)
0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 銅質 不鏽鋼
TV-I Æ150 M31 0.95 1.04 1.13 1.22 1.31 1.4 1.48 1.51 400 - 2.0
TV-II Æ200 M31 2.00 2.16 2.32 2.48 2.64 2.8 2.96 3.12 600 2.5 3.5
TV-III Æ250 M46 4.08 4.45 4.81 5.18 5.54 5.91 6.18 6.64 800 3.8 5.5

產品結構及特性:

孔口-單孔室-上下大平行圓盤縫隙。
1. 在0.15MPa以上,可釋放溶氣量的99%。釋出的微氣泡密集,直徑為20~40μm,在0.20MPa壓力下即能正常工作;
2. 單個釋放器出流量和作用範圍較大。堵塞時可用壓縮空氣使下盤移動,清除堵塞物。

產品安裝須知:

本釋放器雖能防堵,但對粗大雜質仍需消除後才能使用,為此:
1. 首先將壓力溶氣水總、支管中雜質沖洗乾淨,最好利用氣、水混合反覆沖洗數次,以使大雜質能被沖淨,然後在固定的溶氣總管上接出支管,連線並安裝TV型溶氣釋放器
2. 為了保證釋放器出水均勻和正常工作,安裝時應保持釋放器位置不傾斜;
3. 耐腐蝕橡膠與固定壓縮空氣總管上的支管連處應予箍緊,並保證能承受5kgf/cm2氣壓;
4. 通氣閥與放氣閥應固定在便於操作處,TV型溶氣釋放器一般不宜倒裝。
