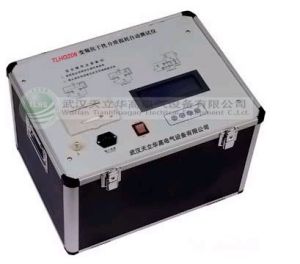

TLHG-206抗干擾介損自動測試儀

產品別稱

全自動介質損耗測試儀、異頻介損測試儀、抗干擾介質損耗測試儀、介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介質損耗測試儀

產品介紹

TLHG-206抗干擾介損自動測試儀突破了傳統的電橋測量方式，採用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數位化、操作簡便；電源採用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用於變電站等電磁干擾大的現場測試。TLHG-206抗干擾介損自動測試儀廣泛適用於電力行業中試驗變壓器、互感器測試儀、套管、電容分壓器、氧化鋅避雷器測試儀等設備的介損測量。

產品特徵

1、儀器採用複數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便於實現自動化測量。
2、儀器採用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器採用大螢幕液晶顯示器，測試過程通過漢字選單提示既直觀又便於操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便於現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附屬檔案，一次測量C1,C2的電容和介損全部測出。
8、反接線測試採用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓禁止功能，在220kVCVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
11、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程式，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。

產品參數

1、準確度：Cx:±（讀數×1%+1pF）
tgδ:±（讀數×1%+0.00040）
2、抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
3、電容量範圍：內施高壓：3pF～60000pF/10kV60pF～1μF/0.5kV
外施高壓：3pF～1.5μF/10kV60pF～30μF/0.5kV
解析度：最高0.001pF，4位有效數字
4、tgδ範圍：不限，解析度0.001%，電容、電感、電阻三種試品自動識別。
5、試驗電流範圍：10μA～5A
6、內施高壓：設定電壓範圍：0.5～10kV
最大輸出電流：200mA
升降壓方式：連續平滑調節
試驗頻率：45、50、55單頻45/55Hz自動雙變頻
頻率精度：±0.01Hz
7、外施高壓：正接線時最大試驗電流1A，工頻或變頻40-70Hz
反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz
8、CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
9、測量時間：約40s，與測量方式有關
10、輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電
11、計算機接口：標準RS232接口
12、印表機：煒煌A7熱敏微型印表機
13、環境溫度：-10℃～50℃
14、相對濕度：<90%
