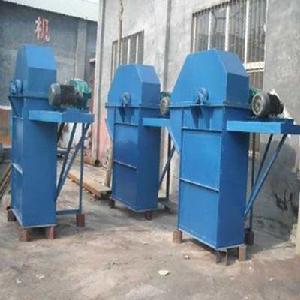

TH斗式提升機

簡介

TH斗式提升機屬於鏈條斗式提升機的一種，跟TD斗式提升機相比，料斗的承受部件為鏈條，取代了原有皮帶傳動。採用鍛造的環形鏈條作為牽引構件，在運行過程中採用混合式或重力式卸料。提升高度在4.5米-40m之間，斗寬從160-1250。

適用範圍

TH斗式提升機適用鬆散密度<1.5t/m³的粉狀、粒狀、小塊狀的無磨琢性、半琢磨性的物料。輸送物料溫度不超過250℃，相比TD斗式提升機來說，耐熱性更好，TD斗式提升機只能提升溫度小於60℃的物料。

特點

1、TH斗式提升機輸送量大、運行平穩可靠、使用壽命長、設計符合JB3926-85《垂直斗式提升機》標準。

2、TH圓環鏈斗式提升機、採用混合式或重力式卸料，掏取式裝料。

3、適用鬆散密度小於1.5t/m³，易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如煤、水泥、砂、化肥、糧食等。輸送物料溫度不超過250℃ 。

技術性能表

鏈條提升機型號		TH315		TH400		TH500		TH630
料斗形式		ZH	SH	ZH	SH	ZH	SH	ZH	SH
輸送量m3/h		38	59	58	94	73	118	114	185
料斗	料斗容積L	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
	料斗間距	512 （mm） 688 （mm）
鏈條	圓鋼直徑節距	θ18*64（mm）θ22*86（mm）
	單鏈條破斷載荷	≥320（KN）≥480（KN）
輸送物料最大塊度（mm）		35		40		50		60

外形尺寸圖

TH斗式提升機外形圖

TH斗式提升機驅動裝置為YY型（即ZLY或ZSY型減速機和Y型電機配用）安裝方式為左裝或者右裝 。
