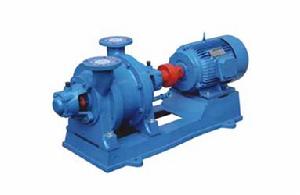

產品概述
SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶於水、不含固體顆粒的氣體,以便在密閉容器中形成真空和壓力,吸入氣體中允許混有少量液體。SK系列水環式真空泵及壓縮機被廣泛套用於機械、石油化工、製藥、食品、製糖工業及電子領域。由於在工作過程中,氣體的壓縮過程是等溫的,所以在壓縮和抽吸易爆炸氣體時,不易發生危險,所以其套用更加廣泛。
工作真空範圍為-0.03---0.08MPa。
產品特點
結構緊湊、維修方便;
套用範圍廣泛,可抽除含水蒸汽、易燃、易爆、含少量灰塵的、含少量液體的各種氣體;
主要用水作為工作介質,維護費用低;
可以在較為惡劣的環境下工作。
注:
1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大 ,葉輪與側蓋的間隙大小而變化,葉輪與側蓋的間隙大小而變化,特別是流量較小時,如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出:①水溫15℃; ②空氣20℃; ③氣體相對溫度70%;④大氣壓力0.1013MPa
3、表內性能偏差不超過5%
SK系列水環式真空泵及壓縮機被廣泛套用於機械、石油化工、製藥、食品、製糖工業及電子領域。
技術參數
型號 | 抽氣量(m/min) | 真空泵極限壓力 | 電機功率(kw) | 泵轉速(r/min) | 壓縮機壓力 (MPa) | 口徑(mm) | ||||
最大Maximum | 吸入壓力為-0.041 MPa(-450mmHg) | mmHg | MPa | 真空泵 | 壓縮機 | 進 | 出 | |||
SK-1.5 | 1.5 | 1.35 | -680 | -0.091 | 3 | 4 | 1440 | 0~0.1 | 70 | 70 |
SK-3 | 3 | 2.8 | -700 | -0.093 | 5.5 | 7.5 | 1440 | 0~0.1 | 70 | 70 |
SK-6 | 6 | 5.4 | -700 | -0.093 | 11 | 15 | 1460 | 0~0.1 | 80 | 80 |
SK-12 | 12 | 10.8 | -700 | -0.093 | 18.5 | 30 | 970/980 | 0~0.1 | 80 | 80 |
SK-20 | 20 | 18 | -700 | -0.093 | 37 | 55 | 740 | 0~0.1 | 150 | 150 |
SK-30 | 30 | 27 | -700 | -0.093 | 55 | 75 | 740 | 0~0.1 | 150 | 150 |
SK-42 | 42 | 37.8 | -700 | -0.093 | 75 | - | 740 | - | 150 | 150 |
SK-60 | 60 | 54 | -700 | -0.093 | 90 | - | 590 | - | 250 | 250 |
SK-85 | 85 | 76.5 | -700 | -0.093 | 132 | - | 590 | - | 250 | 250 |
SK-120 | 120 | 108 | -700 | -0.093 | 185 | - | 490 | - | 300 | 250 |
