產品概況

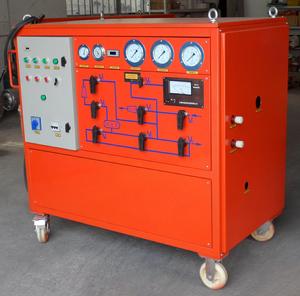

RTQH-60 SF6氣體回收淨化充放裝置是用於SF6氣體絕緣電器設備的製造廠，使用運行科研等部門, 對各種電器設備進行抽真空，對電器設備充入SF6氣體，並從使用或試驗的電器中回收SF6氣體,同時進行淨化處理壓縮貯存到貯罐。
回收裝置適用SF6電器及GIS組合電器等。
該裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、淨化系統、氣體貯存系統組成，具有如下主要功能：
1、對裝置本機以及電器設備抽真空和真空度的測量；
2、對電器設備中的氣體進行回收；
3、對回收和回充的SF6氣體進行乾燥、淨化處理；
4、對SF6電器進行充氣；
5、對電器中SF6氣體進行壓縮貯存。回收裝置主要功能：
一）、產品主要特點：
1. 採用德國DILO公司系統原理，設計先進，功能齊全，結構合理，操作簡潔明了。
2. 壓縮系統引進國外壓縮技術的雙級單動壓縮機，該壓縮機可將SF6氣體直接壓縮成液態貯存SF6貯罐內，(或採用輔助製冷壓縮貯存)，實現了SF6氣體的無油快速回收。
3. 抽真空系統採用雙級旋片式真空泵，真空速率快，並在系統中設有防止返回油裝置。
4. 回收增壓系統採用單級旋片泵（隔膜泵）回收殘壓低，速度快。
5. 淨化系統採用美國派尼爾公司原理過濾器，過濾器增加採用內置真空電加熱及內裝高效吸附劑，淨化效果更加顯著（無須頻繁更換吸附劑）。
6. 裝置電氣系統三相電源自動確認、調整。
7. 裝置控制系統採用最新專利技術的SF6專用閥門，比國外同類產品球閥更可靠。
8. 貯存系統可按用戶需求任意配備各種規格容量的貯液罐。
9. 設備採用風冷移動式，可在無外部水源情況下使用。
二）、主要性能及技術參數：
| 主要性能及技術參數 | RTQH-60 | ||||
| 裝置極限真空度（Pa） | <10 | ||||
| 裝置真空泵速率M3/h(L/s) | 14.4（4）28.8（8）108（30） | 54（15）108（30） | 54（15）108（30） | 54（15）108（30） | 252（70） |
| 裝置充氣速率（M3/h） | >5 | >6 | >8 | ||
| 裝置回收初壓力（Mpa） | ≤0.8 | ||||
| 裝置回收終壓力（Kpa） | 1-5（按產品技術要求） | ||||
| 裝置壓縮回收速率（M3/h） | 15 | 16 | 22-38 | 40 | |
| 裝置年泄露率（%） | <1 | ||||
| 裝置最高設計壓力（Mpa） | 4.0（按產品技術要求） | ||||
| 儲罐規格（M3） | 0.05m3/0.1m3/0.2m3/0.4m3/0.6m3/1m3 | ||||
| 乾燥再生淨化過濾方式 | 真空加熱活化自再生處理 | ||||
選配配置
一）、壓縮機和真空泵選配配置：
| 可選項 | 類型 | 主要參數 |
| 壓縮機 | 無油 | 回收速度：0-150kg/h |
| 有油 | 回收速度：O-120kg/h | |
| 真空泵 | 雙級旋片式 | 抽真空速度：64m3/h |
| 單級旋片抽 | 抽真空速度：200m3/h | |
| 羅茨泵組抽 | 抽真空速度：253m3/h | |
二）、SF6儲罐選用型號：
| 型號（m3） | 0.2 | 0.4 | 0.6 | 1.0 | 2.0 |
| 容積（L） | 200 | 400 | 600 | 1000 | 2000 |
| 容器類別 | 二類 | ||||
| 設計壓力（Mpa） | 4.0 | ||||
| 最大儲量（kg） | 200 | 400 | 600 | 1000 | 2000 |
備註：本工廠可根據用戶特殊要求定製各種配置回收裝置。
