概述
S端子在合成視頻中，光亮度的信號是經低通濾波器慮成低頻信號，以防以因線路而干擾，因高頻率的光亮度資訊及色度訊號的一部分是重疊的。而S-端子把兩種訊號分開，這種就不用把光亮度的訊號再轉成低通濾波。這樣可以給予光亮度的訊號有更大的頻寬，也解決了訊號重疊的問題。因此，受干擾的點陣訊號事被排除。這表示S-端子能從完整原先的影像訊號轉送比合成訊號更多的訊息，因此與合成影像相比，S-端子更有效使圖像在低失真的情況下，原畫再生。
但是，影像訊號被分離為亮度與色度兩部分，因此S-端子有時也被視為是一種合成影像訊號，但就品質上而言，S-Video是component訊號中最差的一種，遠不如其他更為複雜的component影像訊號（如RGB）。S-Video與這些更高階component影像的差別在於，S-Video將色度的訊號合為一條訊號進行傳送，因此色度的訊號必須先經過編碼，而且NTSC、PAL或SECAM等影像訊號透過S-Video進行傳送時皆有不同的編碼方式。所以為了使訊號間達到完全兼容性，必須兼顧S-Video接頭與色度編碼方式兩者的兼容性。
分類
S端子1、4針S-端子接口
4針是常見S-端子，目前的電視機、影碟機、投影儀配接的都是4針接口，較早一些的顯示卡如MX440，FX5200等配置的也是4針S-端子
2、7針S-端子接口
標準的7針S-端子比較4針的多出了一路複合信號，可以單獨分離輸出RCA信號（複合信號），在顯示卡上就可以省去一個黃色的VIDEO輸出接口。雖然多出的2針功能和定義各不相同，但一般都是把這兩針作為標準AV視頻信號輸出，這樣就使得這個7針接口即能分離出一路4針標準S端子信號，又能分離出一路標準的AV視頻信號。有的配備7針S端子的顯示卡配備一個一轉二的轉接輸出裝置，可以分成S端子和AV輸出兩種模式
不過，7針的S-端子接口可以直接使用4針S端子線，不必另行購買連線線。
3、9針S-端子接口
一種是為其中4針是標準S端子，2針是標準AV視頻信號輸出，餘下2針是音頻信號輸出。
另一種是具備VinVout功能或是HDTV功能的S端子，具備色差輸出YPbPr或YCbCr，目前市場流行的ATI和Navidia顯示卡都帶此種高清功能。
連線器

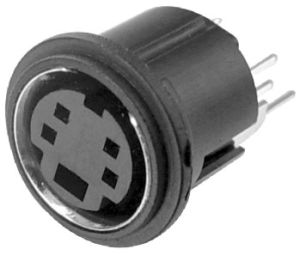

目前S-Video的訊號一般採用4接腳(pin)的mini-DIN連線端子，終端阻抗須為75歐姆，除此之外與一般mini-DIN線材無異（如Apple所使用之ADB），當沒有S-Video專用線材時，這些mini-DIN線材都可以當成S-Video訊號傳輸之用，但畫面品質可能沒有這么好。mini-DIN的接腳很脆弱容易變形彎曲，進而造成色彩或其他訊號的損毀或遺失。變形彎曲的接腳可以再將之調整為原本的形狀，但此舉亦可能造成更進一步的損傷或接腳斷裂。
在mini-DIN接頭標準化之前，S-Video訊號經常採用不同類型的接頭，例如在1980年代Commodore64家用電腦的時代，S-Video的輸出線材大部分採用8pinDIN的電腦端接頭與一對RCA的螢幕端接頭。S-Video是筆記型電腦最常使用的影像輸出端子，然而許多具有S-Video輸出的裝置也都有composite輸出端子。
S-Video可以經由SCART接頭來傳送.但因為它並不是SCARTstandard的一部份,所以並非所有的SCART-compatible設備都可以支援它.另外,在使用SCART時S-Video和RGB是相互排斥的.這是由於S-Videoimplementation所使用的pin腳原本是分配給RGB的。
詳述
常規S-端子插孔針口插孔:
Pinassignments針口插孔簡稱用途
1GND地線(Y)
2GND地線(C)
3Y亮度(Luminance)
4C色度(Chrominance)
套用
S-Video在美國、加拿大、澳洲、日本等地方相當普及，原本是用在一些家用電視、DVD播放機、high-end錄影機、數位電視接收器、DVR與電視遊樂器等。幾乎所有的電視輸出繪圖卡的連線端子都是採用S-Video，甚至在歐洲也有使用S-Video（歐洲因為偏好使用SCART所提供更高品質的RGB訊號，而使得S-Video無法完全標準化）。某些特別便宜的S-Video線材當傳送距離超過5米的時候，特別可能造成訊號的損失。
因為將S-Video轉為合成訊號訊號十分容易，因此許多電子零售商皆有提供訊號轉換所使用的轉接器。訊號轉換主要在於讓原本不兼容的裝置可以彼此進行連線，無法提高影像品質。
S-Video因為頻寬不足的關係，通常不適合用於高解析度的影像訊號。所以高解析度的訊號通常都以類比component影像訊號或是寬頻數位的方式連線到顯示螢幕（通常採用HDMI或DVI端子）。
S-Video在VCR的套用情形上有點特殊，一般S-Video是設計給SuperVHS所使用的一種高頻寬影像連線端子，而且對其他大多數消費型裝置也是採用相同的設計理念，並延續到DVD格式的崛起。許多數位、Hi-8與S-VHS-C攝錄影機皆支援S-Video輸出，但標準VHS的VCR卻無法提供高解析度的訊號以滿足S-Video端子，因此大多數的裝置包括已經結合DVD播放器的裝置（具有S-Video或component輸出），仍需要從VHS的面板透過composite影像訊號或RF端子輸出。
注意的是S-端子不能傳送聲音的訊號。因此，還需要一組單獨的音頻連線線。
