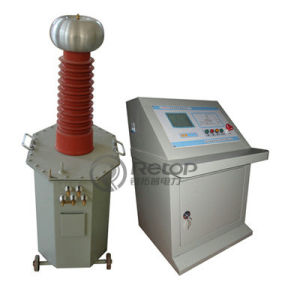

RTYD-3000工頻耐壓試驗裝置概述
RTYD-3000工頻耐壓試驗裝置概述RTYD-3000工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智慧型耐壓試驗設備，其安全可靠、功能強大、使用方便、維護簡單。用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛套用於電工製造部門、電力運行部門、科研單位和高等院校。
RTYD-3000功能特點
●全天候超大LCD
4.7尺超大屏液晶顯示，讀數清晰、直觀(日光下可見)、高速熱敏印表機,試驗結果可查看和列印。
●數字式校準方式
全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易於控制(此功能帶密碼保護)
●試驗全過程同屏顯示
高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設定數據區、狀態信息顯示區、結果顯示區，讓試驗過程一目了然。
●高速採集信號
採用高精度感測器和高性能14位AD採集晶片，可自動捕捉峰值電壓、電流，便於做擊穿試驗。
●智慧型化操作全過程
任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。
●系統診斷分析功能
系統具有耐壓試驗自動診斷分析功能，易於發現試品擊穿、閃絡等故障及幫助解決問題。
●全面保護功能
完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓後自動計時，計時結束後自動降壓回零。在顯眼位置增設“緊急停”，試驗過程中可隨時切斷電源。
●系統幫助功能界面
進入功能界面後，可以選擇“時鐘設定”、“注意事項”、“接線示意圖”等界面。可設定時鐘的時間，為列印報表提供時間依據；可為用戶提供一些操作規範和安全注意事項；可方便用戶根據接線示意圖正確接線。
●雙重過流保護，測試更安全
超過設定高低壓電流任一電流時自動切斷電壓輸出，降壓回零，並發聲光報警。
●安全零位檢測
具有回零檢測功能，回零確定後方可進行下一步操作，安全可靠。
●適用局放試驗
可與無局放試驗變壓器配合，作為局放系統的操作部分，系統局放小於5pc.
●絕緣阻抗檢測功能
具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。
●超強適應能力
精良的軟硬體抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
●強大的擴展功能
可選配接地檢測功能，試驗開始前確定安全接地後方能升壓。
可預留門連鎖、警燈、警鈴等接口，滿足不同客戶需求。
可選配遠程通信、外接分壓器校驗接口等
可選配預設不少於兩個電壓和時間點，系統可根據預設電壓自動升、降壓過程並保持時間。
●試驗結果聲音警報功能
試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果
RTYD-3000技術指標
●工作電源:AC220V/380V±10%
●工作頻率:50Hz±1
●輸出電壓:0~150kV（根據用戶定做）
●輸出容量:0~50kVA（根據用戶定做）
●儀表電壓:0～100V(其它範圍可定製)
●輸出電壓:0～200V/400V
●電壓測量精度:1.0％FS±3字
●電流測量精度:1.0％FS±3字
●計時長度:0-9999s(特殊模式可於長時間工作)
●環境溫度:-20℃~+50℃
●環境濕度:不大於85%RH
●海拔高度:＜1000m
●儲存溫度：-25℃~+55℃
主要設備配件
●高壓濾波電容
●限流電阻
●保護球隙
●絕緣支架
●微安表
●分壓器
●放電棒
●油杯
