產品介紹
RTXC-BV線路參數測試儀是發電站、變電站等現場或實驗室測試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構,內置變頻電源模組,可變頻調壓輸出電源。頻率可變為45Hz或55Hz,採用數字濾波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用於全部停電後用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張,同桿多回架設的情況越來越普遍,輸電線路之間的耦合越來越緊密,在輸電線路工頻參數測試時干擾越來越強,嚴重影響測試的準確性和測試儀器設備的安全性,針對這一問題,我們開發了新一代輸電線路異頻參數測試系統,集成變頻測試電源、精密測量模組、DSP高速數字處理晶片;有效地消除強幹擾的影響,保證儀器設備的安全,能極其方便、快速、準確地測量輸電線路的工頻參數。
產品特性
1.全觸摸超大液晶顯示
操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大顯示界面所有操作步驟中文選單顯示,每一步都非常清楚,操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量,是目前非常理想的智慧型型測量設備。
2.變頻技術、精準測量
抗干擾能力強,由儀器內部自帶變頻電源模組提供儀器測量輸出電源,頻率可變為45Hz或55Hz,並採用數字濾波技術,有效地避開了現場各種工頻干擾信號,使儀器實現高精度、準確可靠的測量。
3.DSP高速處理器
精準快速,儀器內部採用專業的DSP快速數位訊號處理器作為處理核心,在保證測量數據精準的前提下,大大的提升了一起本身的運算處理能力。
4.操作簡單
外部接線簡單,僅需一次接入被測線路的引下線就可以完成全部的線路參數測量;解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題。
5.海量存儲數據
儀器內部配備有日曆晶片和大容量存儲器,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,並可以列印輸出。
6.科學先進的數據管理
儀器數據可以通過隨身碟導出,可在任意一台PC機上通過我公司專用軟體,查看和管理數據並可生成工作報告。

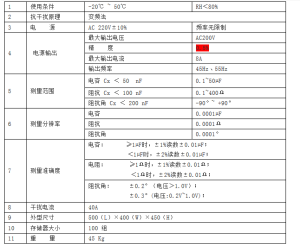

產品參數
測量範圍
電容Cx<50nF 0.1~50µF
阻抗Cx<100nF 0.1~400Ω
阻抗角Cx<200nF -90°~+90°
