產品概況

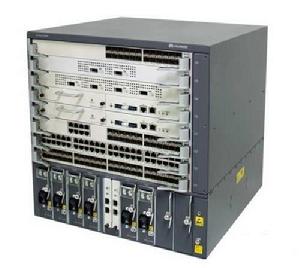

Quidway S9300Quidway S9300系列是華為公司面向融合多業務的網路架構而推出的新一代高端智慧型T比特核心路由交換機。該產品基於華為公司智慧型多層交換的技術理念，在提供穩定、可靠、安全的高性能L2/L3層交換服務基礎上，實現高清視頻流承載、大容量無線網路、彈性雲計算、硬體IPv6、一體化安全等業務套用，同時具備強大擴展性和可靠性。Quidway S9300系列交換機廣泛適用於廣域網、城域網、園區網路和數據中心，幫助企業構建面向套用的網路平台，提供交換路由一體化的端到端融合網路。
Quidway S9300系列提供S9303、S9306、S9312三種產品形態，支持不斷擴展的交換能力和連線埠密度。整個系列秉承模組通用化、部件歸一化的設計理念，最小化備件成本，在保證設備擴展性的同時最大限度地保護用戶投資。此外，S9300作為新一代智慧型交換機採用了多種綠色節能創新技術，在不斷提升性能及穩定性的同時，大幅降低設備能源消耗，減小噪聲污染，為網路綠色可持續發展提供領先的解決方案。
產品特點
先進交換架構提升網路擴展性
Quidway S9300背板具備良好的擴展性，可平滑擴展至更高頻寬，支持單連線埠速率40G、100G平滑升級，同時完美兼容現網板卡，保護初始投資。
超高萬兆連線埠密度，單台設備支持480個萬兆連線埠，助力企業園區和數據中心迎來全萬兆核心時代。
運營級高可靠性設計，保障企業套用永續運行。
9300具備超越5個9的運營級高可靠性，主控、電源、風扇等關鍵部件冗餘設計，所有模組均支持熱插拔。支持ISSU業務無損升級，減少關鍵業務和服務中斷。
CSS集群創新性採用交換網集群技術，克服了業界普遍採用的線卡集群跨框多次交換，交換效率低下的架構難題，提供業界主機間最大的256G集群頻寬，同時可以通過跨框鏈路聚合提高鏈路的利用率，並消除單點故障。
支持完善的運維檢測與性能管理802.3ah、802.1ag和ITU-Y.1731，能夠對網路傳輸中的時延、抖動等參數進行精確統計，實時監測網路運行情況，並在設備故障發生時快速定位。
完善的QOS機制
S9300提供高品質的QOS（Quality of Service）能力，支持Layer2~Layer7的流分類技術，具備完善的佇列調度算法、擁塞控制算法，能夠對數據流實現多級的精確調度，從而滿足不同用戶、不同業務等級的服務質量要求。
S9300提供層次化QOS（H-QOS）調度機制，支持面向接入側的多級H-QOS調度機制，多樣化，差異化滿足大型企業園區不同層次用戶設備的業務需求。
全業務以太交換平台
支持分散式L2/L3 MPLS VPN功能，支持MPLS、VPLS、HVPLS、VLL，滿足企業VPN等用戶的接入需求。
支持完善的二、三層組播協定，線卡硬體具備線速的跨VLAN組播複製能力，獨立的組播QOS佇列，優先滿足視頻和音頻等低時延業務轉發。
軟體平台提供多種路由協定滿足企業建網要求，支持從中小企業到超大型跨國公司級大規模路由，支持IPv6，能夠為企業網路提供平滑升級能力。
虛擬化數據中心交換平台
首創交換網CSS集群，分散式跨設備鏈路聚合技術，有效利用數據中心內部頻寬資源，實現數據中心內部數據交換對物理鏈路無感知。
針對大型分散式計算數據中心業務模型，專門設計大快取線卡，支持單連線埠200ms數據流量快取，解決分散式高性能計算網路瞬間流量過大丟包問題。
每板最大64K硬體佇列，支持精細化QOS和流量管理，利用多種佇列組合調度算法、擁塞控制算法，保證客戶不同的頻寬、業務延遲和抖動性能需求。
高性能IPv6業務能力
S9300軟硬體平台均支持IPv6，取得工信部IPv6入網認證和IPv6 Ready第二階段金色認證。
支持IPv4/IPv6雙協定棧，支持多種隧道技術，支持IPv6靜態路由、RIPng、OSPFv3、BGP+、IS-ISv6、IPv6組播，滿足IPv6獨立組網和IPv4/IPv6混合組網要求。
高集成增值業務處理模組節省建網投資
S9300負載均衡器支持加權輪詢、基於連線數、加權IP位址Hash和基於HTTP URL的Hash等多種均衡調度算法，全面滿足客戶負載均衡要求。
集中式網流業務分析模組，支持Netstream V5/V8/V9多種報文格式，支持聚合流量模板，實時流量採集、動態報表生成、屬性分析、流量異常告警等功能。
周密的安全設計
內嵌集中式防火牆板卡，支持虛擬防火牆與NAT多實例，滿足多VPN客戶共用防火牆組網環境。套用層包過濾技術對套用層報文內容進行複雜規則檢測和過濾。
支持完善的AAA機制，根據策略對接入用戶進行認證、授權和計費。支持802.1X、Portal、Guest VLAN，支持用戶動態接入認證，與其他主流廠商的NAC互通。
提供2級CPU保護機制，支持1K CPU硬體保護佇列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。
無線+無源一體化接入
S9300 EPON OLT板卡提供上下行對稱的1.25Gbps 高頻寬，能夠更好地滿足用戶對頻寬的長期增長需求，支持不同的傳輸距離，適合各種網路套用環境，充分滿足接入網的複雜環境和各種要求。
S9300無線AC板卡支持豐富的RF（射頻）管理。支持AP上線時自動選擇信道和功率，在AP重疊區域，信號衝突時自動調整功率或信道，RSSI（接收信號強度指示）/SNR（信噪比）的不斷更新，讓系統可以實時了解每一個無線用戶所處電磁環境，提升網路可用性。
S9300無線AC板卡支持二、三層漫遊，終端設備跨AP漫遊快速切換，AC間1+1、N+1多機冷備和AC間負載分擔提高網路可靠性。
創新節能打造低碳網路
主機“旋轉”風道設計，提高整機散熱效率，採用晶片“變流”技術，實現按流量動態調整功率，降低整機功耗11%。支持連線埠休眠，無流量不耗電。
獨立風扇分區控制，進一步降低功耗和噪聲污染，智慧型風扇調速策略，採用小區間控溫技術，有效降低轉速，並延長風扇使用壽命。
智慧型POE供電，可以實現基於PD設備角色啟動不同的能源管理方案，保持設備能源管理彈性。
支持IEEE 802.3az能效乙太網標準，線卡收發器具備低功率閒置模式，支持正常工作與低功率狀態快速轉換，低流量低功耗。
產品規格
慧渠網路關於Quidway S9300系列的規格介紹如下表所示：
| 項目 | S9303 | S9306 | S9312 |
| 背板容量 | 3Tbps | 6Tbps | 12Tbps |
| 交換容量 | 720G/1.92T | 2T/5.12T | 2T/5.12T |
| 包轉發率 | 540Mpps/1440Mpps | 1152Mpps/2880Mpps | 1344Mpps/3360Mpps |
| 業務槽位 | 3 | 6 | 12 |
| VLAN | 支持Access、Trunk、Hybrid方式 | ||
| 支持default VLAN | |||
| 支持VLAN 交換 | |||
| 支持QinQ、增強型靈活QinQ | |||
| 支持基於MAC的動態VLAN分配 | |||
| MAC地址功能 | 支持MAC地址自動學習和老化 | ||
| 支持靜態、動態、黑洞MAC表項 | |||
| 支持源MAC地址過濾 | |||
| 支持基於連線埠和VLAN的MAC地址學習限制 | |||
| STP | 支持STP，RSTP和MSTP | ||
| 支持BPDU保護、Root保護、環路保護 | |||
| 支持BDPU Tunnel | |||
| IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協定 | ||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協定 | |||
| 組播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
| 支持 PIM DM、PIM SM、PIM SSM | |||
| 支持MSDP、MBGP | |||
| 支持用戶快速離開機制 | |||
| 支持組播流量控制 | |||
| 支持組播查詢器 | |||
| 支持組播協定報文抑制功能 | |||
| 支持組播CAC | |||
| 支持組播ACL | |||
| MPLS | 支持MPLS基本功能 | ||
| 支持MPLS OAM | |||
| 支持MPLS TE | |||
| 支持MPLS VPN/VLL/VPLS | |||
| 可靠性 | 支持LACP、支持跨設備E-Trunk | ||
| 支持VRRP、BFD for VRRP | |||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | |||
| 支持 NSF、GR for BGP/IS-IS/OSPF/LDP | |||
| 支持TE FRR、IP FRR | |||
| 支持乙太網OAM 802.3ah和802.1ag | |||
| 支持 ITU-Y.1731 | |||
| 支持DLDP | |||
| 支持運行中軟體升級ISSU | |||
| 支持集群交換系統CSS | |||
| QoS | 支持基於Layer2協定頭、Layer3協定、Layer4協定、802.1p優先權等的組合流分類 | ||
| 支持ACL、CAR、Remark、Schedule等動作 | |||
| 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等佇列調度方式 | |||
| 支持WRED、尾丟棄等擁塞避免機制 | |||
| 支持H-QOS | |||
| 支持流量整形 | |||
| EPON OLT | 支持IEEE 802.3ah | ||
| 支持DBA | |||
| 支持ONU上、下行頻寬控制 | |||
| 支持ONU環回測試 | |||
| 配置與維護 | 支持Console、Telnet、SSH等終端服務 | ||
| 支持SNMPv1/v2/v3等網路管理協定 | |||
| 支持通過FTP、TFTP方式上載、下載檔案 | |||
| 支持BootROM升級和遠程線上升級 | |||
| 支持熱補丁 | |||
| 支持用戶操作日誌 | |||
| 安全和管理 | 802.1x認證，Portal認證 | ||
| 支持NAC | |||
| 支持RADIUS和HWTACACS用戶登錄認證 | |||
| 命令行分級保護，未授權用戶無法侵入 | |||
| 支持防範DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | |||
| 支持1K CPU通道佇列保護 | |||
| 支持ICMP實現ping和traceroute功能 | |||
| 支持RMON | |||
| 增值業務能力 | 支持Firewall功能 | ||
| 支持NAT功能 | |||
| 支持Netstream功能 | |||
| 支持IPSec功能 | |||
| 支持負載均衡功能 | |||
| 支持無線AC控制器 | |||
| 綠色節能 | 支持802.3az能效乙太網 | ||
| 機箱尺寸mm（寬×深×高） | 442×476×175 | 442×476×442 | 442×476×664 |
| 機箱重量（空配） | <15Kg | <30Kg | <45Kg |
| 工作電壓 | DC：–38.4V～–72V AC：90V～290V | ||
| 整機供電能力 （不含POE） | 800W | 1600W | 1600W |
| 整機最大POE功率 | 2200W | 8800W | 8800W |
配置指南
S9300採用模組化配置，產品配置包括基本配置、軟體License、業務接口卡、增值業務板及子卡、其他類板卡（集群業務子卡、時鐘扣卡）、光模組、尾纖等幾部分。
如果首次購買，必須包括基本配置。基本配置包括總裝機箱、交換路由處理板、電源，交換路由處理板至少配置1塊，為了提高設備可靠性推薦配置2塊；電源模組至少配置1塊，為了提高設備可靠性推薦配置2塊、4塊，作1+1或者2+2冗餘，根據整機功率靈活選擇，直流電源與交流電源不支持混配。然後，根據實際業務需要選配軟體License、業務單板、增值業務板和子卡、其他類板卡等，此類配置均可以下面訂購信息表格中選取。最後，根據實際需要選擇光模組和尾纖，具體規格型號請參照通用報價清單。
如果已有基本配置，只是在此基礎上擴容板卡、升級軟體，可根據實際需求從訂購信息中選取。
解決方案套用
慧渠網路關於Quidway S9300系列的解決方案介紹如下：
大型園區網解決方案
Quidway S9300Quidway S9300核心交換機能夠為用戶組建高可靠、高性能、業務易擴展、易管理的企業園區網路。S9300具備分散式IPv4/IPv6/MPLS全線速交換能力，滿足企業園區核心、匯聚節點高密萬兆海量數據吞吐能力。S9300支持無線AC控制模組，園區核心與WLAN控制合一，節省建網投資。S9300支持硬體CPU通道佇列，保護企業核心免受DDOS攻擊與各種安全威脅。
大型數據中心解決方案
Quidway S9300S9300系列交換機可以作為大型數據中心的高密萬兆核心和萬兆匯聚節點，助力企業構築高可靠、無阻塞、虛擬化的數據中心網路。S9300支持ISSU、IP FRR、硬體級BFD、NSF、VRRP、E-Trunk等高可靠性技術，實現數據中心業務永續運行。S9300提供CSS集群、負載均衡一體化解決方案，提高網路IT利用效率，降低網路維護成本。
