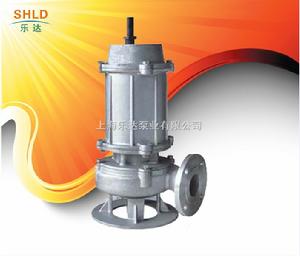

QWP不鏽鋼排污泵概述
QWP不鏽鋼排污泵用途廣泛,不受使用條件及範圍所局限,特別適用於經常移動或臨時急用場合。它不用固定安裝,只要套上橡膠管或接上管子,將泵放水底擺平即可,但必須配安全控制箱,確保全全。具有節能效果顯著、防纏繞、無堵塞等特點,在排送固體顆粒和長纖維垃圾方面,具有獨特效果。
QWP不鏽鋼排污泵整機選用不鏽鋼材質,滿足介質具有腐蝕性的場合,無堵塞、自動耦合安裝、配備電機監視系統、具有漏水保護功能。

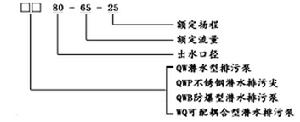

QWP不鏽鋼潛水排污泵型號意義
QWP不鏽鋼排污泵特點
1、整體結構緊湊、體積小、噪聲小、節能效果顯著,檢修方便,無需建泵房,潛入水中即可工作,大大減少工程造價。
2、潛水排污泵密封油室內設定有高精度抗干擾漏水檢測感測器,及定子繞組內預埋了熱敏元件,對水泵電機絕對保護。
3、採用獨特的單葉片或雙葉片葉輪結構,大大提高了污物通過能力,能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
4、機械密封採用新型硬質耐腐的碳化鎢材料,同時將密封改進為雙端面密封,使其長期處於油室內運行,可使泵安全連續運行8000小時以上
5、可根據用戶需要配備全自動安全保護控制櫃,對潛水泵的漏水、漏電、過載及超溫等進行絕對保護,提高了產品的安全性與可靠性。
6、浮球開關可以根據所需液變化,自動控制排污泵的起動與停止,不需專人看管,使用極為方便。
7、可根據用戶需要配備雙導軌自動耦合安裝系統,它給安裝、維修帶來極大方便,人可不必為此而進入污水坑。
8、能夠在全揚程範圍內使用,而保證電機不會過載。
9、有兩種不同的安裝方式,固定式自動耦合安裝系統,移動式自由安裝系統。
QWP不鏽鋼排污泵套用範圍:
QWP不鏽鋼排污泵套用在住宅區的污水排水站。市政工程,建築工地中稀泥漿的排放。自來水廠的給水裝置。養殖場污水排放及農村農田灌溉。 勘探礦山及水處理設備配套。 代替肩挑人擔,吸送河泥。 企業單位廢水排放。城市污水處理廠排放系統。捷運、地下室、人防系統排水站。醫院、賓館、高層建築污水排放。使用條件水溫≤60℃,液體PH值為4~10。
QWP不鏽鋼排污泵結構圖
1、底座 2、泵體 3、葉輪 4、油室 5、機械密封 6、清水電機QWP不鏽鋼排污泵性能參數
25 | 25QW2-10-0.37 | 2 | 10 | 2900 | 0.37 |
25QW4-10-0.55 | 4 | 10 | 2900 | 0.55 | |
25QW6-10-0.75 | 6 | 10 | 2900 | 0.75 | |
25QW6-15-1.1 | 6 | 15 | 2900 | 1.1 | |
25QW10-15-1.5 | 10 | 15 | 2900 | 1.5 | |
25QW10-20-2.2 | 10 | 20 | 2900 | 2.2 | |
32 | 32QW8-12-0.75 | 8 | 12 | 2900 | 0.75 |
32QW6-15-1.1 | 6 | 15 | 2900 | 1.1 | |
32QW12-15-1.5 | 12 | 15 | 2900 | 1.5 | |
32QW10-20-2.2 | 10 | 20 | 2900 | 2.2 | |
40 | 40QW10-10-0.75 | 10 | 10 | 2900 | 0.75 |
40QW8-15-1.1 | 8 | 15 | 2900 | 1.1 | |
40QW8-20-1.5 | 8 | 20 | 2900 | 1.5 | |
40QW12-15-1.5 | 12 | 15 | 2900 | 1.5 | |
40QW15-20-2.2 | 15 | 20 | 2900 | 2.2 | |
50 | 50QW27-5-0.75 | 27 | 5 | 2900 | 0.75 |
50QW20-7-0.75 | 20 | 7 | 2900 | 0.75 | |
50QW15-8-0.75 | 15 | 8 | 290 | 0.75 | |
50QW10-10-0.75 | 10 | 10 | 2900 | 0.75 | |
50QW10-12-1.1 | 10 | 12 | 2900 | 1.1 | |
50QW33-7-1.1 | 33 | 7 | 2900 | 1.1 | |
50QW40-7-1.5 | 40 | 7 | 2900 | 1.5 | |
50QW25-10-1.5 | 25 | 10 | 2900 | 1.5 | |
50QW20-15-1.5 | 20 | 15 | 2900 | 1.5 | |
50QW15-15-1.5 | 15 | 15 | 2900 | 1.5 | |
50QW10-18-1.5 | 10 | 18 | 2900 | 1.5 | |
50QW15-20-2.2 | 15 | 20 | 2900 | 2.2 | |
50QW15-18-2.2 | 15 | 18 | 2900 | 2.2 | |
50QW15-25-2.2 | 15 | 25 | 2900 | 2.2 | |
50QW27-15-2.2 | 27 | 15 | 2900 | 2.2 | |
50QW30-14-2.2 | 30 | 14 | 2900 | 2.2 | |
50QW42-9-2.2 | 42 | 9 | 2900 | 2.2 | |
50QW30-10-2.2 | 30 | 10 | 2900 | 2.2 | |
50QW20-22-3 | 20 | 22 | 2900 | 3 | |
50QW25-18-3 | 25 | 18 | 2900 | 3 | |
50QW15-30-3 | 15 | 30 | 2900 | 3 | |
50QW25-20-4 | 25 | 20 | 2900 | 4 | |
50QW30-18-4 | 30 | 18 | 2900 | 4 | |
50QW40-15-4 | 40 | 15 | 2900 | 4 | |
50QW20-30-5.5 | 20 | 30 | 2900 | 5.5 | |
50QW25-25-5.5 | 25 | 25 | 2900 | 5.5 | |
50QW20-40-7.5 | 20 | 40 | 2900 | 7.5 | |
50QW25-35-7.5 | 25 | 35 | 2900 | 7.5 | |
50QW30-30-7.5 | 30 | 30 | 2900 | 7.5 | |
50QW30-40-7.5 | 30 | 40 | 2900 | 7.5 | |
65 | 65QW25-10-1.5 | 25 | 10 | 2900 | 1.5 |
65QW35-7-2.2 | 35 | 7 | 2900 | 2.2 | |
65QW30-10-2.2 | 30 | 10 | 2900 | 2.2 | |
65QW25-15-2.2 | 25 | 15 | 2900 | 2.2 | |
65QW40-9-3 | 40 | 9 | 2900 | 3 | |
65QW35-10-3 | 35 | 10 | 2900 | 3 | |
65QW37-13-3 | 37 | 13 | 2900 | 3 | |
65QW30-22-4 | 30 | 22 | 2900 | 4 | |
65QW40-15-4 | 40 | 15 | 2900 | 4 | |
65QW25-30-5.5 | 25 | 30 | 2900 | 5.5 | |
65QW40-20-5.5 | 40 | 20 | 2900 | 5.5 | |
65QW32-25-5.5 | 32 | 25 | 2900 | 5.5 | |
65QW30-30-5.5 | 30 | 30 | 2900 | 5.5 | |
65QW40-30-7.5 | 40 | 30 | 2900 | 7.5 | |
65QW30-40-7.5 | 30 | 40 | 2900 | 7.5 | |
65QW30-45-11 | 30 | 45 | 2900 | 11 | |
65QW35-50-15 | 35 | 50 | 2900 | 15 | |
65QW35-60-18.5 | 35 | 60 | 2900 | 18.5 | |
80 | 80QW40-7-2.2 | 40 | 7 | 1450 | 2.2 |
80QW35-9-2.2 | 35 | 9 | 1450 | 2.2 | |
80QW30-12-2.2 | 30 | 12 | 1450 | 2.2 | |
80QW50-7-3 | 50 | 7 | 2900 | 3 | |
80QW45-10-3 | 45 | 10 | 2900 | 3 | |
80QW43-13-3 | 13 | 13 | 2900 | 3 | |
80QW40-15-4 | 40 | 15 | 2900 | 4 | |
80QW65-10-5.5 | 65 | 10 | 2900 | 5.5 | |
80QW50-20-5.5 | 50 | 20 | 2900 | 5.5 | |
80QW40-25-5.5 | 40 | 25 | 2900 | 5.5 | |
80QW30-30-5.5 | 30 | 30 | 2900 | 5.5 | |
80QW65-25-7.5 | 65 | 25 | 2900 | 7.5 | |
80QW80-15-7.5 | 80 | 15 | 2900 | 7.5 | |
80QW40-30-7.5 | 40 | 30 | 2900 | 7.5 | |
80QW30-40-7.5 | 30 | 40 | 2900 | 7.5 | |
80QW50-35-11 | 50 | 35 | 2900 | 11 | |
100 | 100QW70-6-3 | 70 | 6 | 1450 | 3 |
100QW85-10-4 | 85 | 10 | 1450 | 4 | |
100QW70-15-4 | 70 | 15 | 1450 | 4 | |
100QW100-10-5.5 | 100 | 10 | 1450/2900 | 5.5 | |
100QW65-15-5.5 | 65 | 15 | 1450/2900 | 5.5 | |
100QW120-7-7.5 | 120 | 7 | 1450/2900 | 7.5 | |
100QW100-10-7.5 | 100 | 10 | 1450/2900 | 7.5 | |
100QW85-15-7.5 | 85 | 15 | 1450/2900 | 7.5 | |
100QW80-20-7.5 | 80 | 20 | 1450/2900 | 7.5 | |
100QW100-15-7.5 | 100 | 15 | 1450/2900 | 7.5 | |
100QW100-20-11 | 100 | 20 | 1450/2900 | 11 | |
100QW100-25-11 | 100 | 25 | 1450/2900 | 11 | |
100QW120-25-15 | 120 | 25 | 1450/2900 | 15 | |
100QW100-30-15 | 100 | 30 | 1450/2900 | 15 | |
100QW120-30-18.5 | 120 | 30 | 1450/2900 | 18.5 | |
100QW100-35-18.5 | 100 | 35 | 1450/2900 | 18.5 | |
100QW100-40-22 | 100 | 40 | 1450/2900 | 22 | |
150 | 150QW150-7-7.5 | 150 | 7 | 1450 | 7.5 |
150QW145-9-7.5 | 1450 | 9 | 1450 | 7.5 | |
150QW110-15-7.5 | 110 | 15 | 1450 | 7.5 | |
150QW200-7-11 | 200 | 7 | 980 | 11 | |
150QW150-12-11 | 150 | 12 | 1450 | 11 | |
150QW200-10-15 | 200 | 10 | 1450 | 15 | |
150QW180-15-15 | 180 | 15 | 1450 | 15 | |
150QW180-20-18.5 | 180 | 20 | 1450 | 18.5 | |
150QW150-26-18.5 | 150 | 26 | 1450 | 18.5 | |
150QW180-25-22 | 180 | 25 | 1450 | 22 | |
150QW200-20-22 | 200 | 20 | 1450 | 22 | |
150QW240-20-30 | 240 | 20 | 1450 | 30 | |
150QW200-25-30 | 200 | 25 | 1450 | 30 | |
150QW150-35-37 | 150 | 35 | 1450 | 37 | |
150QW180-30-37 | 180 | 30 | 1450 | 37 | |
150QW180-40-45 | 180 | 40 | 1450 | 45 | |
150QW200-38-45 | 200 | 38 | 1450 | 45 | |
200 | 200QW300-7-11 | 300 | 7 | 980 | 11 |
200QW250-11-15 | 250 | 11 | 1450 | 15 | |
200QW300-8-15 | 300 | 8 | 1450 | 15 | |
200QW250-15-18.5 | 250 | 15 | 1450 | 18.5 | |
200QW300-9-18.5 | 300 | 9 | 1450 | 18.5 | |
200QW400-10-22 | 400 | 10 | 1450 | 22 | |
200QW360-12-22 | 360 | 12 | 1450 | 22 | |
200QW300-15-22 | 300 | 15 | 1450 | 22 | |
200QW450-10-30 | 450 | 10 | 1450 | 30 | |
200QW400-13-30 | 400 | 13 | 1450 | 30 | |
200QW300-18-30 | 300 | 18 | 1450 | 30 | |
200QW250-22-33 | 250 | 22 | 1450 | 30 | |
200QW450-15-37 | 450 | 15 | 1450 | 37 | |
200QW300-25-37 | 300 | 25 | 1450 | 37 | |
200QW400-20-45 | 400 | 20 | 1450 | 45 | |
200QW350-25-45 | 350 | 25 | 1450 | 45 | |
200QW250-35-45 | 250 | 35 | 1450 | 45 | |
200QW450-22-55 | 450 | 22 | 1450 | 55 | |
200QW400-25-55 | 400 | 25 | 1450 | 55 | |
200QW300-40-55 | 300 | 40 | 1450 | 55 | |
250 | 250QW600-9-30 | 600 | 9 | 980 | 30 |
250QW600-12-37 | 600 | 12 | 980 | 37 | |
250QW600-15-45 | 600 | 15 | 1450 | 45 | |
250QW600-20-55 | 600 | 20 | 1450 | 55 | |
250QW600-25-75 | 600 | 25 | 1450 | 75 | |
250QW600-30-75 | 600 | 30 | 1450 | 75 | |
300 | 300QW800-7-30 | 800 | 7 | 980 | 30 |
300QW800-9-37 | 800 | 9 | 980 | 37 | |
300QW800-12-45 | 800 | 12 | 1450 | 45 | |
300QW680-15-45 | 680 | 15 | 1450 | 45 | |
300QW800-15-55 | 800 | 15 | 1450 | 55 | |
300QW600-20-55 | 600 | 20 | 1450 | 55 | |
300QW800-20-75 | 800 | 20 | 1450 | 75 | |
300 | 300QW800-25-90 | 800 | 25 | 1450 | 90 |
300QW950-20-90 | 950 | 20 | 1450 | 90 | |
300QW1000-25-110 | 1000 | 25 | 1450 | 110 | |
350 | 350QW1100-10-55 | 1100 | 10 | 980 | 55 |
350QW1180-13-75 | 1180 | 13 | 980 | 75 | |
350QW1200-15-90 | 1200 | 15 | 980 | 90 | |
350QW1200-20-110 | 1200 | 20 | 980 | 110 | |
400 | 400QW1800-7-55 | 1800 | 7 | 740 | 55 |
400QW1800-10-75 | 1800 | 10 | 740 | 75 | |
400QW1800-12-90 | 1800 | 12 | 740 | 90 | |
400QW2000-10-90 | 2000 | 10 | 740 | 90 | |
400QW2000-13-110 | 2000 | 13 | 740 | 110 | |
400QW200-15-132 | 2000 | 15 | 740 | 132 | |
450 | 450QW2300-10-90 | 2300 | 10 | 740 | 90 |
450QW2250-11-110 | 2250 | 11 | 740 | 110 | |
450QW2260-14-132 | 2260 | 14 | 740 | 132 | |
500 | 500QW2500-10-110 | 2500 | 10 | 740 | 110 |
500QW2500-16-160 | 2500 | 16 | 740 | 160 | |
600 | 600QW5400-8-185 | 5400 | 8 | 740 | 185 |
600QW4000-12-200 | 4000 | 12 | 740 | 200 |
