PXA270是一款性能極其強勁的嵌入式處理器,配合嵌入式Linux或Wince作業系統,PXA270理論上可以支持任何媒體格式,並通過軟體升級,支持未來媒體格式。

概述

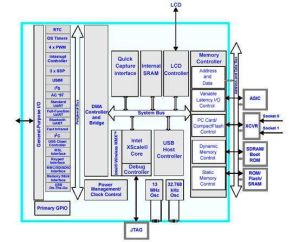

PXA270結構 PXA270結構

英特爾公司於2003年底推出了性能最為強勁的PXA27x系列嵌入式處理器,PXA27x系列嵌入式處理器基於ARMv5E的Xscale核心,最高頻率可達624MHz。

作為但由於媒體播放對硬體的極高要求,因此單純依靠PXA270處理器進行媒體播放是不現實的,實際測試的結果也不理想。因此,為了滿足PXA270的PMP(MP4)功能,必須外加2700G多媒體加速晶片,配合PXA270進行視頻加速與3D加速。

PXA270更適合傳統PDA,手持PC,平板電腦,智慧型手機市場。它最初出現在PDA(比如惠普HP4700)和智慧型手機(如MOTO E680)上。因此它的擴展接口相當豐富,擴展接口有SD/SDIO/MMC、CF/PCMCIA、CMOS/CCD CAMERA、藍牙、USB1.1、OTG等。

選擇PXA270作為PMP處理器,是源於它wireless MMX技術和SpeedStep 動態電源管理技術。SpeedStep技術原用於英特爾移動處理器,這種技術優點就是動態調節系統所需要的主頻。SpeedStep技術可以將PXA270的主頻在26MHz~624MHz(最高)之間自由調節,在系統完全空閒時,PXA270可以運行在26MHz的主頻下!此時它的功耗將低於0.1毫安!

技術特點

PXA270 PXA270

Quick Capture

是成像設備與無線設備提供接口,有助於改進圖像質量以及降低產品整體成本,該項技術包括快速瀏覽、快速拍照和快速視頻拍攝三種操作模式。該技術使得Bulverde可以支持400萬象素數碼鏡頭,並能提供最大416Mbit的數據傳輸速率。

Speed Step

該技術可以智慧型切換空閒、待機和深層睡眠三種低功耗狀態,以提高動態電壓管理性能,可在一定程度上緩解目前手持設備普遍存在電池續航能力較弱的現象,在保證CPU性能的情況下,最大限度地降低移動設備功耗。

1700g intel 1700g intel

Pentium's MMX

Pentium's MMX是一種基於Intel MMXT先進的多媒體指令集MMX技術,使得基於Bulverde的無線設備在擁有堪與PC相比的多媒體性能同時,能夠最大限度減輕系統功耗,另一方面,也有助於軟體開發商提供類似遊戲、MPEG4視頻檔案以及語音識別等套用服務。該款晶片把X86架構奔騰4系列上的多媒體擴展功能引入了Xscale晶片組的產品線中,用戶通過這個無線多媒體擴展技術(MMX)可以在掌上設備上播放高質量的視頻和玩三維遊戲。

配合技術

PXA270 PXA270

Intel同時還發表了配合PXA270使用的圖形協處理器——2700G多媒體加速器。這顆晶片可以以每秒30幀,的速度播放MPEG4或WMV的圖像,使PXA270的多媒體性能達到極大提升。

系統設計

隨著嵌入式系統的發展,產品功能與功耗越來越成為系統設計所要考慮的重要方面。僅僅實現了豐富的功能而電量消耗大的產品並不能滿足人們的需求。基於Intel XScale架構的PXA270處理器,集成了存儲單元控制器、時鐘和電源控制器、DMA控制器、LCD控制器、AC97控制器、I2S控制器、快速紅外線通信 (FIR)控制器等外圍控制器,可以實現豐富的外圍接口功能。其低電源運行模式以及動態電源管理技術可以有效的降低電源的功耗。基於這些優點,使得PXA270廣泛的套用於智慧型手機、PDA、Web記事本、遠程通信、醫療器械等領域。

系統硬體組成

整個系統以PXA270處理器為核心,以音頻輸入輸出接口,紅外接口,10/100M自

適應乙太網口,觸控螢幕接口等為外圍接口,通過寬溫高亮度LCD實現視頻輸出。

系統框圖如圖1所示。

系統存儲器接口

Intel XSclae PXA270處理器集成了存儲單元控制器,其外部的存儲匯流排接口支

持:SDRAM、FLASH、ROM、SRAM、PC卡等。

SDRAM電路

選用Hynix的HY57V561620C,其組織形式為4 Banks x 4M x 16Bit,單片容

量為32MB,採用3.3±0.3V單電源供電,封裝形式為標準54引腳TSOP-II,屬於16位

的數據匯流排寬度,選用兩片並聯的方式,使SDRAM的匯流排寬度達到32位。兩片

SDRAM的32條數據線分別連到PXA270的高16位地址和低16位地址上。

pxa270嵌入式系統 pxa270嵌入式系統

HY57V561620C的時鐘頻率分了100MHz~166MHz四個檔,這裡選用133MHz這一檔的晶片。

FLASH電路

嵌入式應用程式一般直接存在板子上的Flash晶片中,根據套用的不同可選用不

同容量和速度的晶片,在這裡選用的是Intel的同步FLASH 28F256L18,單片容量

為32MB,採用1.8V 單電源供電,封裝形式為標準79腳的VF BGA,選用兩片並聯

的方式,使FLASH的匯流排寬度達到32位。兩片FLASH的32條數據線分別連到PXA270

的高16位地址和低16位地址上。

電源

系統採用TPS65020為PXA270供電,此解決方案除了高效率之外還可以提供業界最

佳的瞬態回響,且不會影響靜態電源電流和效率,是便攜設備處理器電源的理想

解決方案。

音頻輸入輸出

UCB1400是飛利浦半導體公司推出的專為液晶顯示器手持設備開發的混合信號音

頻解碼/編碼晶片。在一個晶片上集成了音頻解碼/編碼功能、一個觸屏控制器和

功率管理接口,UCB1400與英特爾音頻解碼/編碼器97 (AC'97) 元件規格2.1版本

完全兼容,可與眾多嵌入式處理器的AC-Link主機控制器通信,如英特爾基於

XScale微結構的各系列處理器。

本系統採用PHILIPS公司生產的編/解碼晶片UCB1400與PXA270通過AC-LINK連

接,輸出的信號通過晶片LM4800放大,再通過耳機實現音頻輸出設計。

10/100M自適應網口

採用SMSC公司的LAN91C111自適應乙太網控制器晶片與PXA270通過控制匯流排,地

址匯流排,和數據匯流排相連。

LAN91C111是專為嵌入式系統設計的,其外圍相對比較簡單,它與PXA270以及電

磁耦合變壓器 TG110-S050N2、 RJ-45接口構成嵌入式乙太網,實現10/100M自適

應網口設計。

觸控螢幕

採用PHILIPS公司生產的UCB1400晶片與PXA270的AC97控制器連線,即可實現觸摸

屏功能。

基於ARM核的 Intel XScale微體系結構的處理器 PXA270中的AC97控制器與

UCB1400通訊,可以實現觸控螢幕上筆觸點數據的採集。PXA270對UCB1400暫存器的

地址進行了映射,這樣可以通過PXA270的地址直接訪問 UCB1400的暫存器,讀取

存在其中的筆觸點的各類數據值,整個實現過程簡單、方便。

系統紅外接口

PXA270的標準UART口集成有符合IrDA 1.0協定的紅外編、解碼器,將其與安

捷倫SIR標準型紅外收發器HSDL-3600連線便可組成串口紅外通信系統。

視頻輸出

PXA270內部集成了功能較強的LCD控制器,、驅動器及輸入輸出緩衝。支持STN或

TFT顯示,支持單色或幾種彩色像素格式,支持單或雙掃描面板顯示,支持每象

素點18位、19位、24位和25位(bpp)。推薦的最大顯示解析度是800x600。可編

程決定插入等待狀態是在行首或者行末,可在52MHz-25.4KHz範圍內編程顯示每

象素點的時鐘頻率,也可程式設定幀時鐘、行時鐘和使能信號的極性。當LCD功

能不使能時,所有的輸入輸出管腳都可做為普通的I/O口來使用。

本系統通過寬溫高亮度LCD實現視頻輸出,把液晶屏的數據線與CPU的相應引腳相

連即可。採用北京技博科技有限公司生產的6.4寸寬溫高亮液晶顯示器(嵌入式

)。解析度:VGA(640×480),亮度:1200nits,工作溫度-40—70℃。
