簡介

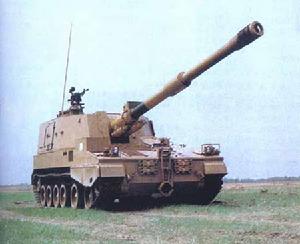

PLZ45式155MM自行加榴炮PLZ45式自行火炮是在國產PLL01 155毫米牽引式火炮的基礎上研製的。其底盤是專門設計的。據稱，該炮的總體性能與美國M109A6、德國的PzH2000、和英國的AS90相當， 火力性能優於M109A6和AS90。它不但操作簡單、維護保養方便，而且可以發射北約制式155毫米彈藥。炮塔座圈和美國M109系列自行火炮迴轉座圈相同的節圓直徑，互換簡單。
PLZ45系統由自行加榴炮系統、ZCY45和ZCL45射擊指揮車、定向定位系統（GCL偵察車、704-1偵察雷達、LLX05K氣象雷達）、PCZ45彈藥輸送車、W653工程搶救車、維修監測方艙等組成。
性能數據
成員：5人 車長：10.15米 車寬：3.23米 車高：2.60米 戰鬥全重：32噸
發動機：風冷增壓柴油機，單位功率385.9千瓦 最大速度：55千米/小時
火炮諸元
身管長：45倍口徑 彈藥基數：30發 射程：底凹榴彈30千米；底排榴彈38.7千米
發射速度：最大4~5發/分；持續2發/分 高低射界：-3~+72 方向射界：360
輔助武器：12.7毫米機槍，攜彈480發
系統分析
自行加榴炮系統
由火力、火控、底盤及車體和輔助系統組成，由炮長、瞄準手、兩名裝填手和駕駛員等5名乘員操作。車體為鋼板焊接結構，分為動力、駕駛和戰鬥3個艙室。駕駛室在左前方。
加榴炮身管長45倍口徑。火炮採用螺式炮門與蘑菇頭式緊塞具(巴氏緊塞具)結構，彈丸可在任意角度下半自動裝填。可實施人工、半自動、自動標定火炮基準射向、裝定射擊諸元和調炮到位的操作，具有炮位諸元顯示和定位、定向、導航及射向保持功能。
該自行火炮配用遠程全膛底凹榴彈、底排榴彈、底拋發煙彈、照明彈和黃磷彈等彈種。由於其內膛結構符合北約彈道標準·因而可發射北約同口徑制式彈丸。各彈種分別配有機械、電子和時間等各種引信以及相應的發射裝藥，配用的底火可以與美軍和德軍155毫米火炮使用的底火通用。
自行火炮的炮塔為鋼板焊接結構。在炮塔兩側均有向前開啟的門，以供人員進出。炮塔有彈藥補充口，便於從彈藥輸送車上補充彈藥。炮塔左前方為瞄準手，其前方布置有獨立瞄準線擺動式機械數碼顯示瞄準具，固定於火炮耳軸的支架上。瞄準具上裝有機械數碼顯示的周視瞄準鏡和光學直接瞄準鏡。在瞄具下方炮塔的裙板上裝有火炮半自動控制操作台和火炮高低機手輪。瞄準手左側布置有方向機、火炮定位定嚮導航系統的姿態和航向感測器、自動操瞄計算機、控制臺、配電盒和瞄準手諸元顯示器。炮塔裙板上還裝有炮塔行軍固定器。炮塔左後部為彈丸裝填手。火炮行軍時，瞄準手和裝填手坐在固定於左側甲板的座位上。炮塔右前方為炮長位置，炮長右側設有電台·三防報警裝置、炮長諸元顯示器和火炮液壓源。炮長左側頂板上布置有定嚮導航系統的控制與顯示部件和GPS定位裝置及控制顯示部件、天線等。炮塔右後側為發射藥裝填手，進行手工裝藥。
彈藥裝填系統
主要由供彈機、輸彈機和提彈器等組成。炮塔尾部為彈艙，其中有液壓馬達驅動的鏈條式供彈機。輸彈機與火炮起落部分相連，兩者均為電控液壓驅動。
炮塔頂部裝有12·7毫米高平兩用機槍和槍用瞄準鏡，可由炮長站在座位上進行操作。炮塔前部左右側各有4個煙幕拋射筒。
該自行火炮的發動機為風冷增壓中冷柴油機，額定功率385·9千瓦(525馬力)，安裝在車體前方駕駛室右側。它具有重量輕、經濟性好、使用可靠、適應性強、安裝簡單、維護保養方便等特點，並有良好的啟動性，可在低溫環境下啟動。傳動裝置位於發動機前方，由傳動箱、傳動鈾、主離合器和機械雙流變速箱組成，有5個前迸檔和5個倒檔，每檔有兩個規定的轉向半徑，空檔能實現原地轉向。該裝置可與主離合器、制動器整體吊裝。懸掛裝置採用六根高強扭桿和鋁合金負重輪，在第一、第六兩對負重輪處有液壓減振器，履帶板、誘導輪和托帶輪上均掛膠。
此外，該自行火炮還裝有三防、自動滅火抑爆和輔助動力系統。
射擊指揮系統
該系統由營(連)指揮車、前觀偵察車、偵察校射雷達、氣象雷達、炮位諸元顯示器和無線通訊網等組成。
——營(連)指揮車 內裝中心計算機、電台、印表機、圖板，採用WZ751裝甲救護車底盤。它是對上到炮兵指揮中心，對下到各連指揮車或自行火炮及前觀偵察車的聯絡樞紐，可以隨時隨地從前觀偵察車和偵察校射雷達系統等獲得目標信息，根據定位定向系統提供的測地條件，氣象雷達系統提供的氣象條件和各自行加榴炮提供的彈道條件，計算出火炮的裝定諸元，適時提供精確打擊和炸偏修正。
——前觀偵察車 配有雷射測距儀、電台、信息機和衛星定位接收機，可根據用戶和戰場需要配裝輪式或履帶式底盤。它能穿插到距敵前沿較近的地方，準確地偵察到所攻擊目標的方位，再根據作戰需要迅速傳給指揮車或自行火炮，並提出火力請求。在緊急情況下，越級直接呼喚後方火力，計算裝定諸元，指揮實施射擊。同時還可適時捕捉火炮射擊彈丸的炸點坐標，通過數字傳輸方式，將信息傳輸給指揮車或自行火炮進行炸偏修正。
——偵察校射雷達 採用了先進的相控陣電掃描體制，其功能為捕捉敵方發射彈丸並推測其發射陣地坐標，也可通過我方發射彈丸軌跡，提前外推落點坐標，及時進行射擊修正。
——氣象雷達 配有測量風速的所有電子組件、無線探測器接收機、天線、數據自動處理系統、印表機和電台等，並且配有電源車、氣球及充氣設備。該雷達能夠及時探測高空氣象，適時自動提供地面及高空氣壓、溫度、濕度、風速和風向數據，通過數字傳輸方式將信息傳送給指揮車進行裝定諸元計算。
——炮位諸元顯示器 安裝在火炮炮塔內各操作手位置附近，由炮長、瞄準手、裝填手諸元顯示器組成。
無線通訊網
是射擊指揮系統的命脈，在全系統中擔負信息傳輸的任務，保證全系統各部分之間數據傳輸和話務聯絡暢通，為全系統的射擊指揮自動化提供通訊保障。
無線通訊網以營(連)指揮所為中心組建，全網共29個通訊節點。
定位定向系統
是該武器系統中的一個重要組成部分，它是提高自行火炮射擊精度、快速反應能力和機動性能的主要設備，能夠快速為自行火炮、指揮車、前觀偵察車和偵察枝射雷達、氣象雷達等提供精確的位置和基準方向，並能使自行火炮在射擊過程中實現逐發自動復位(即射向保持)。自行火炮部分的定位定向系統由定嚮導航、GPS衛星差分定位和射向保持等部分組成。指揮車、前觀偵察車和偵察校射雷達、氣象雷達等的定位定向系統由定嚮導航、GPS衛星差分定位等部分組成。
彈藥輸送車
採用與155毫米自行火炮相同的底盤，內裝90發155全備彈，三坐標自動選彈和供彈，半自動供藥，輸彈速度6一8發/分。
工程搶救車
該武器系統的工程搶救車由坦克底盤改裝而成，它可以牽引64一70噸重的坦克、自行火炮和其它裝甲車輛，起吊20噸重的物品，最大行駛速度70乾米/小時，在戰場緊急搶救中可發揮重要作用。
此外，整個武器系統還配有機械和電子維修方艙。 野戰炮兵營（連）武器系統配置炮兵營級配置每個野戰炮兵 營配備1~2輛營指揮車，3輛前觀偵察車，1部偵察校射雷達，l部氣象雷達，l輛工程搶救車，l套維修檢測方艙，下設3個連指揮車和所屬自行火炮及彈藥輸送車。它可以偵察多種目標，指揮炮兵連對其進行打擊，並能對營屬裝備進行及時的維護保養和檢測搶修，從而保證了野戰炮兵營具有很強的獨立指揮作戰能力。
營指揮車是營射擊指揮中心。在戰時，它負責收集、處理偵察系統得來的信息，並根據目標的性質以 及各連的陣地配置進行火力分配，將打擊目標分發到連，由連指揮車指揮自行火炮實施射擊。在連指揮車陷於癱瘓或在緊急狀態時，可根據戰場瞬間變化的情況，直接由營指揮車指揮自行火炮實施射擊。在 平時，它是日常勤務、訓練的自動化管理中心。
炮兵連級配置
每個炮兵連配置1輛連指揮車和l輛前觀偵察車、6~8門155毫米自行炮及6一8輛彈藥輸送車。炮兵連能發現和探測多種目標，並向上級請求氣象諸元和偵察校射方式，同時與前觀偵察車緊密聯繫，為每門自行火炮提供棺確的裝定諸元和修正諸元，並能及時補充彈藥。
連指揮車是執行具體作戰任務的基層指揮所。在獨立工作方式作戰時，具有與營指揮車相同的功能。 在營統一指揮方式下，連指揮車為各連自行火炮計算射擊諸元，指揮執行射擊任務在營指揮所癱瘓時，可越級指揮。
