一、原理結構
PL型瀑流式選粉機是一種靜態選粉機，內部無轉動部件，主要是由呈梯形狀排列的柵板構成（見圖一）。待分選的物料成梯形流落在一組梯級上，梯級上有分選氣流通過，氣流將細粉從物料中分離出來，並將其輸送到細粉出口，通過調節分選氣流可調節排出粗粉和細粉的粒度分布和流速。瀑流式選粉機結構簡單，安裝維護方便，磨損小，維修量少。

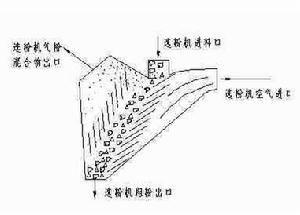

PL瀑流式V型選粉機圖一、選粉機結構與工作原理示意圖
二、系統構成

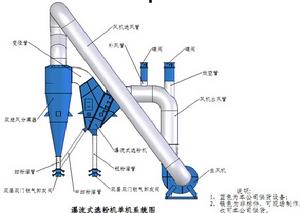

PL瀑流式V型選粉機系統圖三、PL瀑流式選粉機的技術參數
選粉機型號 | 細粉產量（t/h） 比表面積:1700cm2/g | 風機電機功率(kw) | 配套柱磨機型號 |
| PL90 | 40 | 55（75） | ZMJ900型 |
| PL100 | 90 | 90（110） | ZMJ1050型 |
| PL110 | 110 | 132（160） | ZMJ1150型 |
| PL160 | 200 | 200（220） | ZMJ1600型 |
