PKPM

PKPM設計軟體（又稱PKPMCAD）是一套集建築、結構、設備（給排水、採暖、通風空調、電氣）設計於一體的集成化CAD系統。軟體是由建研科技股份有限公司設計軟體事業部研製。PKPM具有彈塑性動力、靜力時程分析軟體接力結構建模和結構計算，操作簡便，成熟實用的特點。PKPM適應多種結構類型。砌體結構模組包括普通磚混結構，底層框架結構、混凝土空心砌塊結構，配筋砌體結構等。鋼結構模組包括門式剛架、框架、工業廠房框排架、桁架、支架、農業溫室結構等。還提供預應力結構、複雜樓板、樓板舒適度分析、筒倉、煙囪等設計模組。

基本信息

• 中文名稱：設計軟體
• 外文名：PKPM
• 別名：PKPMCAD
• 使用類型：建築
• 開發者：建研科技股份有限公司
• 運行系統：CAD系統

簡介

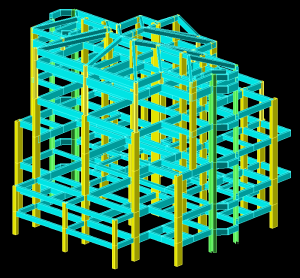

PKPM

PKPM建築設計軟體（APM）是自主研製開發的二維、三維圖型支撐系統（CFG）下工作，技術先進，操作簡便。用人機互動方式輸入三維建築形體，直接對模型進行渲染及製作動畫。APM可完成平面、立面、剖面及詳圖的施工圖設計，還可生成二維渲染圖。備有常用圖庫及紋理材料庫，其成圖具有較高的自動化程度和較強的適應性。建築設計系列軟體還有園林、日照、裝修、中國古代建築、規劃、場地等設計模組。

PKPM結構設計有先進的結構分析軟體包，容納了國內最流行的各種計算方法，如平面桿系、矩形及異形樓板、牆、板的三維殼元及薄壁桿系、梁板樓梯及異形樓梯、各類基礎、砌體及底框抗震、鋼結構、預應力混凝土結構分析、建築抗震鑑定加固設計等等。全部結構計算模組均按2010系列設計規範編制。全面反映了新規範要求的荷載效應組合，設計表達式，抗震設計新概念的各項要求。

PKPM軟體已經成為面向建築工程全生命周期的集建築、結構、設備、節能、概預算、施工技術、施工管理、企業信息化於一體的大型建築工程軟體系統。

特色

PKPM有豐富和成熟的結構施工圖輔助設計功能，接力結構計算結果，可完成框架、排架、連梁、結構平面、樓板配筋、節點大樣、各類基礎、樓梯、剪力牆等施工圖繪製。在自動選配鋼筋，按全樓或層、跨剖面歸併，布置圖紙版面，人機互動乾予等方面獨具特色。

適用

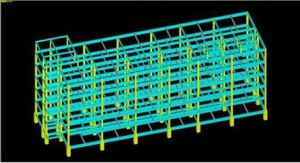

PKPM

PKPM適應多種結構類型。砌體結構模組包括普通磚混結構，底層框架結構、混凝土空心砌塊結構，配筋砌體結構等。鋼結構模組包括門式剛架、框架、工業廠房框排架、桁架、支架、農業溫室結構等。還提供預應力結構、複雜樓板、樓板舒適度分析、筒倉、煙囪等設計模組。

PKPM設備設計包括採暖、空調、電氣及室內外給排水，可從建築APM生成條件圖及計算數據，也可從AUTOCAD直接生成條件圖。互動完成管線及外掛程式布置，計算繪圖一體化。

PKPM建築節能設計方面提供按照最新國家和地方標準編制的，適應公共建築、住宅建築、各類氣候分區的節能設計軟體，同時提供民用建築能效測評及居住建築節能檢測計算軟體。

PKPM在國內率先實現建築、結構、設備、節能設計數據共享。從建築方案設計開始，建立建築物整體的公用資料庫，全部數據可用於後續的結構設計、結構設計、設備設計、節能設計和工程量統計分析。

功能

建築模型的建立
直接從DWG檔案中提取建築模型進行節能設計。可以最大程度的減輕建築師的工作量，在方案、擴初和施工圖等不同設計階段方便的進行節能設計，避免了二次建模的工作。
使用建模軟體進行建模。CHCE軟體提供了自帶的建模工具，可以快速高效的完成建築模型的建立。
可以直接利用PKPM系軟體的PMCAD建模數據。如果有了PMCAD的數據，則可以直接進行下一步的節能設計工作。
建築節能設計計算
幫助設計師完成所有相關的熱工計算，提供了大量不同保溫體系的牆體，屋面和樓板類型，可方便的查詢各種保溫體系的適用範圍和特點。
自動計算建築物的體形係數和窗牆比等參數，直接讀取建築師在建築設計中的各種門、窗、牆、屋面、柱、房間等設計參數，進行節能設計，並根據《節能設計標準規範》進行自動校核驗算。
動態能耗分析計算
CHEC所採用的動態能耗分析計算程式，依據《夏熱冬冷地區的居住建築節能設計標準》JGJ134-2001的規定，按各地的全年氣象數據，對建築物進行全年8760小時的逐時能耗分析計算，計算出每平方米建築面積的年採暖、空調冷熱量指標和耗電量指標，並自動依據《夏熱冬冷地區居住建築節能設計標準》進行判斷比較。當計算結果不符合節能設計標準的要求時，使用軟體的維護結構設計功能，可以方便地讓您的設計滿足節能設計的要求。
節能建築的經濟指標核算
能進行節能和非節能設計的工程造價比較
能進行在達到相同保溫效果下分析不同保溫系統的工程造價比較
幫助設計師和甲方選擇最為合理的保溫系統
節能設計說明書和計算書
CHEC軟體可生成符合設計和審圖要求的輸出檔案

優勢

1.PK模組具有二維結構計算和鋼筋混凝土樑柱施工圖繪製兩大功能:
模組本身提供一個平面桿系的結構計算軟體，適用於工業與民用建築中各種規則和複雜類型的框架結構、框排架結構、排架結構，剪力牆簡化成的壁式框架結構及連續梁，拱形結構，桁架等。規模在30層，20跨以內。
在整個PKPM系統中，PK承擔了鋼筋混凝土梁、柱施工圖輔助設計的工作。除接力PK二維計算結果，可完成鋼筋混凝土框架、排架、連續梁的施工圖輔助設計外，還可接力多高層三維分析軟體TAT、SATWE、PMSAP計算結果及磚混底框、框支梁計算結果，可為用戶提供四種方式繪製梁、柱施工圖，包括樑柱整體畫、樑柱分開畫、樑柱鋼筋平面圖表示法和廣東地區梁表柱表施工圖，繪製100層以下高層建築的樑柱施工圖。
2．PK軟體可處理樑柱正交或斜交、梁錯層，抽梁抽柱，底層柱不等高，鉸接屋面梁等各種情況，可在任意位置設定挑梁、牛腿和次梁，可繪製十幾種截面形式的梁，可繪製折梁、加腋梁、變截面梁，矩型、工字梁、園型柱或排架柱，柱箍筋形式多樣。
3.按新規範要求作強柱弱梁、強剪弱彎、節點核心、柱軸壓比，柱體積配箍率的計算與驗算，還進行罕遇地震下薄弱層的彈塑性位移計算、豎向地震力計算、框架梁裂縫寬度計算、梁撓度計算。
4.按新規範和構造手冊自動完成構造鋼筋的配置。
5.具有很強的自動選筋、層跨剖面歸併、自動布圖等功能，同時又給設計人員提供多種方式干預選鋼筋、布圖、構造筋等施工圖繪製結果。
6.在中文選單提示下，提供豐富的計算模型簡圖及結果圖形，提供模板圖及鋼筋材料表。
7.可與“PMCAD”軟體聯接，自動導荷並生成結構計算所需的平面桿係數據檔案。
8.程式最終可生成樑柱實配鋼筋資料庫，為後續的時程分析、概預算軟體等提供數據。

獎項

本系統由建設部組織鑑定。

1991年獲首屆全國軟體集中測評優秀軟體獎。

1992年北京地區軟體評測一等獎，建設部科技進步二等獎。

1993年列入國家重點科技成果推廣項目。

1996年榮獲國家科技進步三等獎。

1998年榮獲國家科技進步二等獎。

2003年建設部華夏科技進步一等獎。

本系統為中國軟體行業協會推薦的優秀軟體產品。

團隊

建研科技股份有限公司設計軟體事業部是中國建築行業計算機技術開發套用的最早單位之一。它以中國建築科學研究院國家級行業研發中心、規範主編單位、工程質檢中心為依託，技術力量雄厚。主要研發領域集中在自主智慧財產權圖形支撐平台、建築設計CAD軟體、綠色建築和節能設計軟體、工程造價分析軟體等方面，並創造了PKPM、ABD等知名全國的軟體品牌。
