一、概述

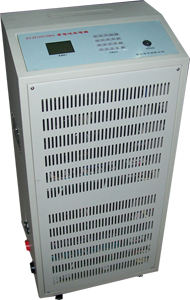

XY-ZF型智慧型蓄電池放電儀是對蓄電池組進行深度放電，容量測試以及日常維護而設計。功耗元件全部採用新型PTC，體積小、重量輕、移動方便。整機由微處理器控制，液晶顯示、中文選單。放電參數按鍵輸入也可由計算機下傳，參數一旦設定，自動完成整個放電過程。完全實現智慧型化。
智慧型蓄電池放電儀二、主要功能及特點
主要功能及特點：
1.微電腦控制、液晶顯示、中文選單；實時顯示各種檢測數據（電壓、電流，放電開始時間及時長，容量、電壓保護低限等）隨時了解設備運行狀態。
2.鍵盤操作：通過鍵盤設定各种放電參數及機器運行的各種指令（也可通過計算機下傳）。
3.自動保護：設定放電時長或放電容量到，蓄電池組電壓低於設定的保護電壓或負載連線出現異常，自動停止放電並報警。同時自動記錄停機方式。
4.掉電功能：在放電過程中如意外停電，自動保存所設定的放電參數，等來電後
自動持續放電，各种放電數據連續存儲，且不會對設備造成損壞。
5.數據採集：放電開始二分鐘以較快的的頻率採集存儲數據，以後每分鐘一次。
便於對蓄電池組性能的分析。
6.數據處理：檢測到的各種數據可通過232通訊口或USB口上傳計算機，經專用軟體（隨機配置）進行處理，生成各種直觀反應蓄電池組性能的曲線、柱圖、報表等，並可放大、查詢、列印。
7.修正功能：對電壓、電流值無論在放電前或放電過程中都可進行修正（校驗）。
8.數據存儲：可自動存儲每次放電不超過15小時連續八次的放電數據，掉電不丟失。
9.功耗元件：採用新型金屬PTC，安全無污染、體積小、重量輕、散熱快。
三、技術參數
智慧型蓄電池放電儀參數：
1.負載電壓範圍：±15%
2.設定放電電流：0－最大值（連續可調）
3.電流調節精度：0.1A
4.電流測量精度：1%
5.電壓測量精度：1%
6.定時時長：0—15小時
7.冷卻方式： 強制風冷
8.環境溫度： -10℃-50℃
9.環境濕度： 20%-80%
10.工作電源：AC220V±15% 50±5HZ
11.外形尺寸：430×300×410（mm）（長×寬×高）
四、系統結構示意圖
蓄電池放電儀結構示意圖五、注意事項
一、安裝時注意事項：1、AC220V三芯電源插座要有地線以確保人身及設備的安全。
2、確認在“負載開關”處於關閉狀態下接、拆與蓄電池組的連線線。
3、蓄電池組連線線紅色接正極，黑色接負極。
4、快速插頭插入插座後要順時針擰緊，防止大電流時發熱。
1、放電電流：以1A為基本單位。
2、放電時長：放電時長不能低於1分鐘
分鐘數設定不能超過59。
如：1小時20分，不能設為00HH80MM而是01H20MM。
3、保護電壓：一般取蓄電池標稱電壓值總和的90%。要正確設定，以防止過放電而損壞蓄電池。
4、容量：如不按容量設定數為放電終止條件，請設為9999Ah.（最大值）。
5、放電前電壓和電流修正值均設為+00%或-00%。
1、放電時要有專人值守。
2、放電過程中不要用手觸摸不鏽鋼罩，以免燙傷。
3、如發生特殊情況，請立即關閉“電源開關”及“負載開關”。
在通風良好的環境下使用，避免在烈日下工作。
六、安裝及操作
1、將與蓄電池組的連線線有快插的一端按正、負(紅色為正、黑色為負)分別插於機器對應正，負插座並順時針擰緊。
2、將連線線的另一端對應接於蓄電池組的正，負接線排上。（注意安全）
3、插上AC220V工作電源線，打開電源開關，看顯示屏顯示是否正確，（字跡清楚，無亂碼）。
4、開機後，在主選單下將各种放電參數設定好，合上負載開關，即可開始放電，具體設定參數的方法詳見第七章“參數設定”
七、隨身碟的使用
一、數據存儲
1、放電結束後，將隨身碟正確插入機器隨身碟插口，按一下按鍵操作中的“·”鍵，顯示屏顯示“確定轉存數據嗎？”按“確認”鍵就可以開始數據轉存，此時隨身碟上的紅燈不停地閃爍（表示正在進行數據轉存）轉存結束後顯示屏顯示“轉存數據結束”請按“返回”鍵表示轉存已經結束，便可撥出隨身碟。
二、數據提取
將隨身碟插入計算機USB口，打開計算機中的隨機配置的專用軟體，點擊“讀取隨身碟數據”，在隨身碟檔案中找出此次的放電數據（隨身碟中所存檔案名稱稱以每次放電的啟動時間為依據）然後點擊“打開”即可。
