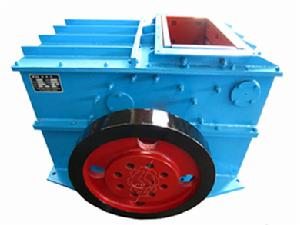

產品介紹
PCH系列環錘式破碎機是碎煤機，適用於破碎各種脆性物料，如煤、煤矸石、焦炭、爐渣、細砂岩、頁岩、疏鬆石灰石等。物料的抗壓強度不超過100Mpa，表面水分不大於15%，具有節能，能保證出料粒度、生產效率高、噪音小、粉塵少等特點。
工作原理
環錘破碎機是一種裝有環狀錘的衝擊轉子式破碎機。物料進入破碎機後，首先受到隨轉子高速旋轉的環錘的衝擊作用而破裂，破碎的物料同時從環錘處獲得動能，高速沖向破碎板，受第二次破碎，然後落入篩板面，受環錘的剪下、擠壓、研磨以及物料與物料之間的相互作用進一步破碎後，透過篩孔排出，不能破碎的雜物則進入後部收集器內，需定期清除。
結構組成
錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。
用途
PCH型環錘式破碎機，最適用於破碎各種脆性物料，如煤、煤礦石、焦炭、爐渣、紅砂岩、頁岩、疏鬆石灰石等。物料抗壓強度不超過100MPa，表面水份不大於15%。該設備可根據用戶要求調整間隙，改變出料粒度，以滿足不同用戶的不同需求。
技術參數
| 型號Model | PCH0402 | PCH0404 | PCH0604 | PCH0606 | PCH0808 | PCH1010 | PCH1016 | PCH1216 | PCH1221 | |
| 轉子規格(直徑×長度)Rotor(diameter×length mm) | 400×200 | 400×400 | 600×400 | 600×600 | 800×800 | 1000×1000 | 1000×1600 | 1200×1600 | 1210×2100 | |
| 轉子轉速Speed of Rotor(r/min) | 960 | 970 | 970 | 980 | 740 | 740 | 740 | 740 | 740 | |
| 最大進料度Max Feed Size(mm) | 200 | 200 | 200 | 200 | 200 | 300 | 300 | 400 | 400 | |
| 出料粒度Discharge Size(mm) | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 | |
| 產量Capacity(t/h) | 8-12 | 16-25 | 22-33 | 30-60 | 75-105 | 160-200 | 300-350 | 500-620 | 800-1000 | |
| 200-245 | 400-500 | 620-800 | ||||||||
| 電動機Motor | 型號Model | Y132M-6 | Y160L-6 | Y180L-6 | Y225M-6 | Y280M-8 | Y315M2-8 | J3128-8 | Y400-8 | 450-8 |
| Y315M3-8 | Y400-8 | T450-8 | ||||||||
| 功率Power (kw) | 5.5 | 11 | 15 | 30 | 45 | 90 | 155 | 280 | 450(400) | |
| 110 | 220 | 355 | ||||||||
| 電壓Voltage(v) | 380 | 380 | 380 | 380 | 380 | 380 | 380(6000) | 6000 | 6000 | |
| 重量Weight(kg) | 100 | 150 | 170 | 360 | 600 | 1100 | 1600 | 3600 | 4300 | |
| 1200 | 3100 | 4100 | ||||||||
| 外形尺寸Overall Dimensions長×寬×高mm | 800×890×560 | 980×890×570 | 1030×1270×800 | 1350×1270×830 | 1750×1620×1080 | 2100×3000×1340 | 2700×2000×1350 | 3100×2800×1750 | 3620×3350×1950 | |
| 撓力值t | 0.165 | 0.252 | 0.309 | 0.61 | 0.495 | 0.78 | 1.271 | 2.31 | 4.13 | |
| 轉子重量kg | 190 | 300 | 540 | 730 | 1400 | 2700 | 3280 | 5100 | 6830 | |
| 總重量（不含電機）Weight(exclude motor)(kg) | 800 | 1050 | 1430 | 2500 | 4700 | 7600 | 9200 | 15000 | 24000 | |
