P型過濾器

沛德P型過濾器工作溫度：≤150℃ 過濾水量大：該過濾器壓力損失小，處理水量大，單台可達2850t/h 綜合成本低：無需拆卸和更換濾網，使用壽命長達20年

功能與用途

P型反衝洗排污過濾器適用於各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。

沛德P型過濾器

技術特點

工作溫度：≤150℃
工作壓力：≤1.0MPa
過濾精度範圍廣：d＝0.5 2.0mm
過濾水量大：該過濾器壓力損失小，處理水量大，單台可達2850t/h
使用壽命長：由不鏽鋼楔形條狀濾網及優質碳鋼筒體組成
綜合成本低：無需拆卸和更換濾網，使用壽命長達20年
操作簡便效率高：無需接旁路，無需修機，過濾反衝效果好

設備結構與工作原理

P型自動排污過濾器主要由優質碳鋼筒體、特殊結構的不鏽鋼楔形濾網、水流導向閥及排污裝置所組成。當過濾器工作時，水流導向閥處於開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口（見圖1）。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半段過濾，部分水流由出口流入系統，剩餘水流由濾網後半段外側流入內側，經排污口排出，起到反向自動沖洗濾網的作用（見圖2）。這樣整個沖洗過程系統可正常運行，無需停機。
水流導向閥的開啟機構分手動和電動兩種,當採用電動開啟機構時,設有時鐘控制電控箱，可按設定時間要求實現自動清洗排污,此時排污口裝電動球閥、水流導向閥和排污電動球閥實現聯動。

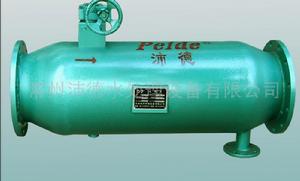

沛德手輪反衝洗過濾器

規格型號及技術參數

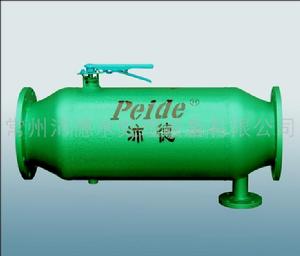

沛德P型過濾器

型號	出入口徑	A	L	D	流量
inch	mm	mm	mm	mm	T/H
CKG-2P	2	50	410	340	25	19
CKG-3P	3	80	500	400	25	50
CKG-4P	4	100	580	470	40	80
CKG-5P	5	125	640	530	40	125
CKG-6P	6	150	730	610	50	180
CKG-8P	8	200	900	750	50	320
CKG-10P	10	250	1059	900	50	490
CKG-12P	12	300	1300	1100	65	710
CKG-14P	14	350	1450	1250	65	970
CKG-16P	16	400	1600	1350	65	1260
CKG-18P	18	450	1800	1500	100	1590

安裝與使用

P型反衝洗排污過濾器宜水平或垂直安裝，當垂直安裝時，水流方向應該是自上向下；安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，水流導向閥處於開啟狀態，當需要排污時，關閉水流導向閥，打開排污閥直至排出水質變清為止，關閉排污閥，開啟水流導向閥，即完成排污過程，設備進入正常運行狀態。
