產品介紹：

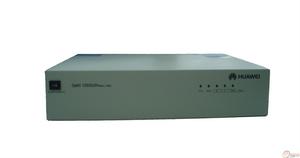

OPTIX 155 622H，華為155 622H，華為光傳輸設備.,華為OPTIX 155 622H光傳輸設備提供豐富的業務接口和強大的交叉能力。產品特點：體積小，功耗低；業務接口豐富;配置靈活;保護完善。
為使更好地理解SDH的網元結構和通道復用原理,設計以典型光傳輸設備OptiX155/622H實現不同類型網路組建和傳輸不同類型的信號的實驗。實驗內容包括OptiX155/622H的功能和用法的介紹,以及基於OptiX155/622H的鏈形網和環形網組網及E1、IP信號的傳輸.
OptiX 155/622H特點:
OptiX 155/622H(Metro1000) STM-1/STM-4 MSTP光傳輸系統（以下簡稱OptiX 155/622H）提供豐富的業務接口，具有靈活的交叉連線功能，是現代通信整體傳輸方案中集成型的末端網傳輸設備。
OptiX 155/622H接口：
1接口
OptiX 155/622H提供豐富的業務接口和輔助接口。
STM-1/STM-4光接口
STM-1電接口
E1/T1、E3/T3的PDH接口
音頻和異步數據接口
以VC-12為映射顆粒的10M/100M兼容的乙太網電接口和以VC-12為映射顆粒的100M乙太網光接口
STM-1的ATM光接口
G.SHDSL電接口
支持V.35/X.21/RS-449/V.24/EIA-530和Framed E1等多種物理接口協定的電接口
時鐘輸入/輸出接口
環境監控單元接口
2路-48V DC或2路+24V DC電源輸入接口
輔助接口：Ethernet、MODEM、F接口，1個二線公務聯絡電話接口，4個用戶自定義RS-232串列數據接口
2功能
採用標準盒式結構設計，體積小，易於安裝、維護和擴容；
強大的多系統支持能力：單一設備可以配置成多TM和ADM；
靈活的組網能力：支持多種網路拓撲，包括點對點、線形、環形、環交叉、環相交、環帶鏈等多種複雜組網結構；
完善的保護機制：OptiX 155/622H支持線形網的1+1、1:N（N≤3）線性復用段保護，二纖環形網的通道保護和復用段保護，子網連線保護（SNCP），共享光纖虛擬路徑保護，ATM的VP-Ring保護和乙太網透傳板的LPT（Link Pass Through）保護；
功能完善的網路管理系統：OptiX iManager T2000可對OptiX 155/622H組成的複雜網路進行集中操作、維護和管理（OAM），實現電路的配置和調度，保證網路安全運行；
電源及環境監控功能；
完備的同步狀態訊息（SSM）管理功能
6路ECC處理能力；
D位元組透傳功能；
3性能
優異的接口抖動指標
優異的時鐘同步性能
4橫向兼容性
OptiX 155/622H完全遵循ITU-T、IEEE以及中國國家技術監督局關於SDH的建議或標準進行設計，因此具有良好的橫向兼容性，可以與其他廠家設備對接使用。
5V2.00R004版本的新功能
V2.00R004版本的OptiX 155/622H設備，相對於V2.00R003版本具有如下新功能：
提供以VC-12為映射顆粒的2連線埠乙太網電接口板―ET1D；
提供了支持V.35/X.21/RS-449/V.24/EIA-530和Framed E1等多種物理接口協定電接口板―N64；
提供了支持G.SHDSL信號的電接口板―SHL，可以利用豐富的電話線資源實現DDN網路的覆蓋和延伸；
引言隨著網路技術的發展,光傳輸設備在數據通訊中得到廣泛的套用。通信專業學生在光傳輸技術這一課程中已經學習了SDH中基本網元結構[1]及各種網元結構在不同組網方式中的套用。實驗中利用OptiX155/622H這一設備實現鏈形網[2]和環形網[3-5]組網正是對這一知識點的具體套用。
