NRF2401A

NRF2401A

RF2401A模組n RF2401n NRF24LE1n

簡介

nRF2401A模組nRF2401A模組
nRF2401A是由Nordic公司出品的單晶片無線收發晶片,工作於2.4GHz~2.5GHz的全球免申請(ISM)頻率。晶片包括一個完全集成的頻率合成器,功率放大器,晶體振盪器和調製器。發射功率和工作頻率等工作參數可以很容易的通過3線SPI連線埠完成。極低的電流消耗,在-5dBm的輸出功率時僅為10.5mA,在接收模式時僅為18mA。掉電模式可以很容易的實現低功耗需求。

參數

◆小體積,QFN24 5x5mm封裝
◆寬電壓工作範圍,1.9V~3.6V
◆工作溫度範圍,-40℃~+80℃
工作頻率範圍,2.400GHz~2.524GHz
◆數據傳輸速率,250Kbps、1Mbps
◆低功耗設計,接收時工作電流18mA,0dBm功率發射時13mA,掉電模式時僅為400uA
◆多通道工作模式,125個數據通道,通道切換時間≤200us,滿足多點通訊和調頻需要
◆硬體的CRC校驗和點對多點的地址控制
◆SPI通訊連線埠,適合與各種MCU連線,編程簡單
◆可通過軟體設定工作頻率、通訊地址、傳輸速率和數據包長度
◆MCU可通過接收完成引腳快判斷是否完成數據接收

套用

無線數據傳輸系統、
報警和安全系統、
家庭自動化系統、
科學勘探、
無線鍵盤滑鼠
運動感測器、
玩具等。

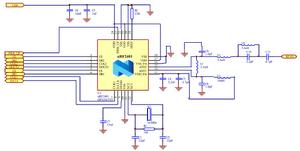

原理圖

電路原理

nRF2401A原理圖

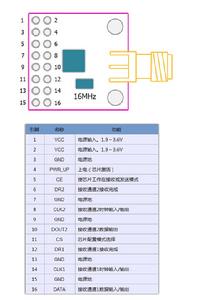

引腳定義

nRF2401A引腳定義

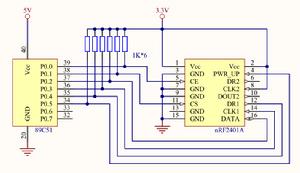

接線圖

nRF2401A與5V單片機的連線(只適用於高阻口)

兼容性

nRF2401

nRF2401A是一種成本最佳化版本的nRF2401的。 nRF2401A有更好的接收靈敏度。nRF2401A完全兼容nRF2401,沒有任何其它參數的不同

nrf24l01+

nRF2401A與nRF24L01、nRF24L01+之間可以完成互相通訊,前提是它們之間必須工作在相同的工作模式下。比如工作頻率、傳輸速率、地址、數據包長度和CRC校驗方式。

NRF24LE1

nRF24LE1、nRF24LU1也可以同nRF2401A之間完成通訊。通訊建立條件同nRF24L01+。
