結構特點

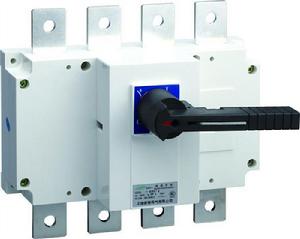

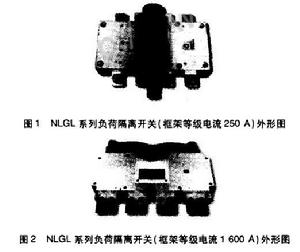

NLGL系列負荷隔離開關產品外形如圖1(框架等級電流250 A)、圖2(框架等級電流1 600 A)所示。採用模組化結構，並具有靈活多樣的組合。
開關主要分為內部滑塊及觸頭，外部殼體、操作機構及接線板，操作軸及手柄三部分。
(1)產品的內部滑塊、外部殼體和操作機構外罩均採用不飽和聚酯樹脂玻璃纖維增強模塑膠DMC製造，有很高的介電性能、防護能力和可靠的操作安全性。
(2)觸頭及接線板部分採用銅鍍銀，具有兩個分離觸頭面，保證了觸頭合閘時良好的電氣性能以及合閘到位的可靠性，有效減小了開關操作力。
(3)操作機構採用彈簧儲能、瞬時釋放的加速機構(速度可達13.8 m/s)；瞬時接通與分斷雙斷點觸頭結構。
(4)開關的操作力與操作手柄的速度無關，提高了各項電氣性能與機械性能。
(5)外殼內部有隔弧片將各項觸頭單獨隔離開來，防止竄弧，保證了電弧在各相獨立的室內熄滅，提高了開關的安全性能。
(6)操作軸連線在開關主體上方的操作機構方軸孔上。開關合閘時，轉動操作軸帶動殼體上方操作機構動作，轉而由操作機構帶動滑塊動作，瞬間合閘使觸頭閉合。分閘時，也同樣通過操作軸帶動操作機構，使滑塊與觸頭分離。
(7)除了接線部分外，產品採用全封閉設計，工作面防護等級達到IP30，使用安全、可靠；可根據需要在殼體正面位置(或後面位置)帶有可直接觀察觸頭通斷狀態的視窗，提高了操作安全。
(8)在操作手柄上可安裝專用的掛鎖鎖住操作手柄，防止誤操作，確保維修人員的人身安全。
主要參數
NLGL系列負荷隔離開關是介於斷路器和隔離開關之間的一種開關電器，具有簡單的滅弧裝置，能切斷額定負荷電流和一定的過載電流，但不能切斷短路電流。
主要技術參數如下表所示。
| 約定發熱電流/A | 160 | 250 | 630 | 1600 | ||||||||
| 額定工作電流 | 400V | 125 | 160 | 200 | 250 | 315 | 340 | 425 | 500 | 800 | 1000 | 1250 |
| 690V | 80 | 80 | 100 | 125 | 125 | 125 | 125 | 125 | 400 | 400 | 500 | |
| 額定絕緣電壓 | 750 | 750 | 1000 | 1000 | ||||||||
| 額定衝擊耐受電壓 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| 額定短時耐受電流 | 10 | 10 | 12 | 12 | 20 | 20 | 25 | 25 | 50 | 50 | 50 | |
| 額定短路接通能力 | 12 | 12 | 17 | 17 | 30 | 30 | 40 | 40 | 70 | 70 | 70 | |
| 操作循環次數 | 10000 | 10000 | 5500 | 4000 | 3000 | |||||||
| 操作力 | 6.5 | 10 | 14.5 | 27 | ||||||||
| 註：產品有3極、4極兩種。 | ||||||||||||
套用
NLGL系列負荷隔離開關適用於交流50 Hz、額定工作電壓690 V及以下、交流額定工作電流1600A及以下的低壓配電系統中，作不頻繁接通、分斷正常負載與過載電流，以及在斷開狀態下作隔離開關之用。產品可板前或板後接線，並有櫃內、櫃外、櫃後及正面、側面等多種操作方式，廣泛用於建築、電力、石油化工等行業中的配電系統。
