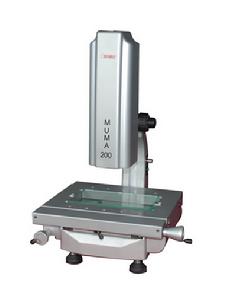

MUMA200全鋁合金式光學影像測量儀

1、 2、 5、

MUMA200全鋁合金式光學影像測量儀是智泰集團多年來吸取客戶反饋建議研發設計，結合市場需求推出的新型攜帶型光學影像測量儀。該設備在便攜性、微型性方面做出了很大突破，特別在電源方面採用電腦USB接口供電或電源轉換器兩種方案供選，採用顯微鏡粗微調旋鈕，達到最佳測量效果。

基本特點
1、 外形設計美觀，體積小，攜帶方便。
2、 模組化設計，方便維護。3、 獨創傳動機構，輕便靈活。
4、 高集成化電路設計。
5、 USB百萬像素相機+USB計數卡，方便使用筆記本。
6、使用OVM-MUMA軟體。
技術參數

主要型號	MUMA200
測量行程(mm)	200×100
全機尺寸(mm)	395×355×635
機台重量(kg)	23
鏡頭	3DFAMILY-型0.7X-4.5X定格卡位鏡頭
影像放大倍率	28X-180倍
CCD	USB2.0接口百萬像素CMOS
操作方式	手動
燈源	USB供電LED燈源
傳動方式	獨創Z軸傳動機構
光學尺解析度	1mm
重複性	3μm
測量精度	(3+L/200)μm
機台承重	10kg
軟體	專用軟體OVM-MUMA
保修期	一年

·由於產品性能的不斷改進,智泰保留在未通知情況下進行產品技術參數更改的權利
技術支持OVM-MUMA軟體是一套功能強大的影像式測量系統，其主要功能包含：幾何測量、影像測量，本系統為專業的2D測量軟體，操作方式簡單快捷。
軟體界面

?1、主選單以及下拉選單結構圖
2、DRO坐標系顯示區域，顯示可以知道目前測量平台的位置、單位
3、主選單欄
4、影像視窗，可以看見工件的實際影像，數據，物件列表，所有的測量單元及屬性列出
5、幾何視窗，可以看見工件的幾何構成圖
6、測量功能區域，將常用的功能顯示出來
7、組合功能按鈕區域，將藏用的功能顯示出來
8、輔助工具列
軟體特徵
◎提供影像測量工具，基本幾何點、線、園弧等測量輕而易舉。
◎強大之數學運算分析，提供去毛邊功能，以正確取得測量數據
◎影像直接經由計算機螢幕顯示觀察，可直接測量存檔
◎利用影像工具可快速進行2D輪廓邊界點掃描
◎測量工件圖形化顯示，圖形可存檔，列印，並可以轉成Word(*.doc)、Excel(*.xls)及AutoCAD(*.dxf)等檔案格式
◎提供統計分析，可進行有效之品管檢驗
◎工件的對象化可直接對對象進行幾何基本運算
基本功能
自動點測量工具：利用影像處理自動尋找黑白對比度最高值，加入點的數據。
自動圓測量工具：利用影像處理自動尋找黑白對比度最高值的點，加入圓的數據。
自動橢圓測量工具：利用影像處理自動尋找黑白對比度最高值的點，加入橢圓的數據。
自動弧測量工具：利用影像處理自動尋找黑白對比度最高值的點，加入弧的數據。
N點群測量、線中點測量、點點距離、點線距離、線線距離、線圓距離、圓圓距離、點圓距離、圓圓內外切線、線線交點、線圓交點、圓圓交點、角平分線、兩線切弧、角度測量、二維掃描、尺寸標註、建立坐標（絕對坐標、相對坐標），輸入坐標，坐標轉換，曲線連線，公英制轉換，影像擷取，校正等。
套用領域
廣泛套用於手機配件、家電製品、連線器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量
