MCP73是nVIDIA針對Intel平台的首款整合型晶片組,也是第一款採用單晶片設計的英特爾平台,MCP73系列晶片組最大的意義仍是它所整合的顯示核心.

基本信息

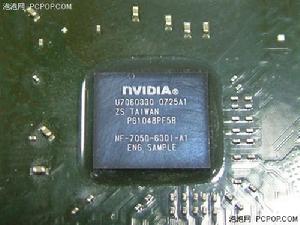

NVIDIA MCP73 晶片組
MCP73系列晶片組是nVIDIA針對Intel平台的首款整合型晶片組,也是第一款採用單晶片設計的英特爾平台。由於採用單晶片設計,因此MCP73採用更為先進的80納米製程,由TSMC代工。MCP73可配搭IntelCore2、Core、Pentium及Celeron系列,最高支持1333MHzFSB前端匯流排、Hyper-Threading及多核心技術,晶片組內建18個PCI-ELanes及2個PCI-ELanes控制器,支持PCI-E1.1規格,可組合成1組PCI-Ex16顯示卡接口、2組PCI-E擴充接口。不過,記憶體控制器方面卻頗令人失望-----在雙通道流行的今天,MCP73居然不支持。當然,考慮到設計Intel平台晶片組時必須加入記憶體控制器,再加上MCP73是單晶片設計,能夠做到如此高的集成度實屬不易,畢竟是針對低端整合市場的晶片組產品,也無須對MCP73Series不支持雙通道這一點過分苛求。而且當前單通道DDR2800所提供的頻寬也已經可以滿意處理器的需要。MCP73最多支持2組DIMM,最高可支持8GB系統記憶體,不過有別於Intel晶片組設計,MCP73記憶體控制器並不會和FSB速度同步,因此使用任何速度的FSB處理器,均能支持DDR2-800頻率,這在一定程度上彌補了不支持雙通道DDR2的不足。
MCP73系列晶片組最大的意義仍是它所整合的顯示核心,因為MCP73的推出結束了NVIDIA無Intel平台IGP晶片的歷史。顯示核心方面,MCP73與MCP68一樣基於NV44繪圖核心移植,擁有2個PixelShaderUnit、1個VertexShaderUnit及1個ROP,支持DirectX9.0c、ShaderModel3.0及OpenGL1.5版本。然而,NVIDIAMCP73相對MCP68來說最大的遺憾之處便是NVIDIAMCP73Series不支持PureVideo高清視頻硬體解碼功能,這一點對於那些更看重NVIDIA整合顯示晶片出色的高清視頻播放能力的用戶來說,是十分失望的。因此,MCP73雖然搭配HDMI接口,但對眾多玩家而言更多成為了擺設,意義並不是很大。
MCP73的正式名稱為GeForce7000nForce600i系列,並擁有4款不同型號,包括MCP73U、MCP73PV、MCP73S、MCP73V。
1) 最高端GeForce7150-nForce630i晶片組,代號為MCP73PU,採用90納米工藝製造,依然為單晶片組設計,支持最高1333MHz前端匯流排。作為MCP73系列晶片組的旗艦產品,MCP73PU擁有CP73系列產品的全部功能,支持完整的RAID模式,內置的GeForce7150顯示卡擁有630MHz以上的時鐘頻率,支持HDCP技術,提供DVI+HDMI等新一代的視頻輸出接口。需要說明的是,MCP73U最初並沒有這個型號,但由於製程成熟關係,令圖形核心頻率進一步提升,因此,NVIDIA在發布前才加入此型號。不過,由於它的定價偏高,因此未來廠商們更青睞到低一級的MCP73PV。
(2) MCP73PV規格與MCP73U大致相同,只有顯示核心頻率被鎖定為600MHz,令圖形性能僅次於MCP73U,定名為GeForce7100nForce630i。
(3) MCP73S定名為GeForce7050nForce630i,顯示核心頻率下降至500MHz,系統記憶體支持速度最高只有DDR2-667,且並不支持HDMI輸出接口,而由於不需負擔授權費,令成本進一步下調。
(4) MCP73V則為最低端型號,雖然顯示核心頻率同為500MHz,但只支持1066MHzFSB處理器、南橋功能亦被大幅刪減,不支持RAID0+1及5模式,不支持GigabitEthernet,只擁有8組USB接口及僅支持D-Sub顯示輸出接口,定名為Geforce7050nForce610i。
