晶片名稱:MAX1632 1.供電和控制都正常,但沒有輸出。 當cpu的供電ic得到電壓後。

基本信息

MAX1632
晶片名稱:MAX1632
生產廠家:美信集成產品公司
廠家縮寫:MAXIM
廠家(英文):Maxim Integrated Products
用途: 筆記本電腦主機板的供電電路

工作原理及檢修:

筆記本中供電單元中用的最多的是美信的MAX1632、MAX1635這兩個晶片基本電路一樣。可以互換。主要提供3.3v,5v,12v的電壓。 這個晶片壞容易出現
1.供電和控制都正常,但沒有輸出。
2.待機狀態下總供電正常(用可調穩壓電源供電,觀察電流表的擺動),但一按開機鍵總供電瞬間短路。
MX1632的22腳為總供電16V輸入,23腳為總控制腳,當裝上電池電腦沒有開機時,22腳就有電壓輸入.一般通過晶片內部元氣件使23不對地短接滿足高電頻條件,讓1632工作。使21腳輸出5V電壓,一路經二極體送入18腳與25腳,經18/25腳內部元氣件的作用後為27/24/16/19腳提供5V內部工作環境以達到對Q1/Q2/Q3/Q4場效應管G{柵}極控制的目的,另一路被送到第9腳提供2.5V比較電壓,還有一路經內部作用後在4腳輸出12V電壓。當16V電壓到達Q1N溝道場效應管D極時,27腳輸出低頻使Q1D到S極導通,經降壓輸出3.3V電壓,這時L1中由於Q1的導通儲存了電壓,於是27腳輸出高電頻使Q1斷開,24腳輸出低電頻使Q2N溝道場效應管D到S對地導通,是L1與Q2形成對地迴路讓L1放電,繼續維持3.3V輸出!所以Q1Q2以只方式交替工作,提供3.3V。Q3Q4也為N溝道場效應管並且工作方式與Q1Q2相同,以此類推,輸出5V。
當cpu的供電ic得到電壓後。檢查方法就同台式機器的檢查方法沒太大區別了。有時候大家碰到有的本本能用dos不能用xp,這時候可以觀察可調穩壓電源的指示是不是跳動的。如果跳動。先把1632換了在說。。
筆記本和台式機板子的最大區別就是多了些保護和監控的晶片。比如PHM和熱插拔保護等,一個地方的故障引起連帶故障。造成問題判斷的不好定位。修本本最好用穩壓電源(最好選帶短路保護的。並且是指針的。看電流的指示能幫助判斷很多問題)

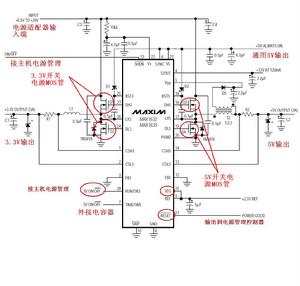

電路圖:
