美國M163式20mm6管火神高射炮,是從地面向空中目標射擊的,6聯裝、M163式20MM火神自行高射炮。其射速高,火力密度大。射擊方式靈活,操作方便,不受電子干擾。裝甲防護性能較好,機動能力強。缺點是射程較近,威力不足,早期型號不具備全天候作戰能力。主要裝備美軍機械化步兵師和裝甲師屬混合防空炮兵營,與小槲樹防空飛彈配合使用。主要用於掩護前沿部隊,對付低空飛機和武裝直升機,也可對付地面輕型裝甲目標。

M163 式 20mm6 管火神高射炮

國別:美國

M163式20mm6管火神高射炮 M163式20mm6管火神高射炮

類別:火炮 高射炮型號:M163 式

性能特點:

①射速高,火力密度大。對空射擊可達 3000 發 / 分,可形成密集殺傷區域,能打多批目標。

②射擊方式靈活。可採用 10 、 30 、 60 、 100 發點射,操作方便,不受電子干擾。

③裝甲防護性能較好,機動能力強。

④射程較近,威力不足,早期型號不具備全天候作戰能力。

主要改型:

美國對 M163 式自行高射炮火控系統作了改進,發展成幾種變型炮,即自動跟蹤式火神、產品改進式火神和火控系統改進式火神高射炮等。其牽引式稱為 M167 型。

自動跟蹤式火神高射炮主要是改進了雷達,採用頭盔式瞄準具、高性能伺服系統和新的火控計算機。改進的雷達作用距離 250 ~ 5000m ,可測距、測角和自動選擇扇形搜尋範圍。機電式頭盔瞄準具可使雷達天線隨動搜尋。新的固態電路數字式火控計算機計算前置角並指示射擊時間,處理不同彈種和彈道諸元。

M163A2 式和 M167A2 式。主要的改進是:①用十字線穩定的指揮儀式瞄準具代替原來的 M62 擾動式瞄準具; ②用固態電路數字式微處理機取代模擬式彈道計算機,提高數據處理能力、自動化操作水平及自適應能力;③增設自檢裝置,增強系統的可靠性和靈活性,縮短維護時間;④採用獨特的炮塔伺服機構設計,改善火炮的工作穩定性並減少誤差;⑤配用 MK149 式脫殼穿甲彈,提高彈丸的初速和射程。

基本數據:

口徑 20 毫米

初速 1030 米/秒

有效射程 1650 米

理論射速

對空中目標 3000 發 / 分鐘

對地面目標 1000 發 / 分鐘

管數 6

身管長 76 倍口徑

自動機工作原理 加特林轉管式

高低射界 -5 °~ +80 °

方向射界 360 °

高低瞄準速度 45 ° / 秒

方向瞄準速度 60 ° / 秒

配用彈種 曳光榴彈;曳光穿甲彈;燃燒榴彈;曳光燃燒榴彈

供彈方式 彈鼓

攜彈量 2100 發

車體型號 M741 裝甲車底盤

最大行駛速度 68 千米/小時

最大行程 483 千米

通過垂直牆高 610 毫米

越壕寬 1680 毫米

爬坡度 60%

戰鬥狀態全重 12310 千克

裝甲厚度 12 ~ 38 毫米

乘員人員 4 人

作戰套用 :

海灣戰爭中,美軍機械化和裝甲師裝備了這種高炮,主要用於掩護前方地域部隊空中安全。

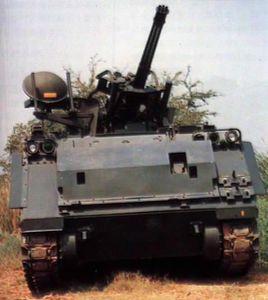

識別特徵:

① 6 管轉管式身管,通常配備圓形炮口箍。單人炮塔,頂部開放。

②圓形火控雷達天線位於火炮右側。

③底盤特徵同 M113 裝甲輸送車。 M167 型為牽引式,牽引車為雙輪雙胎結構。
