LED面光源LED面光源是LED光源的一種，包括金屬材質製成的框架和沿所述框架周邊設定的四個LED燈條，所述LED燈條包括四塊分別與所述框架各邊長度大致相應的LED電路板以及設定在所述各塊電路板上的多個LED燈珠，在所述框架各邊內側分別開設有與各塊電路板長度相應的長槽，所述四個LED燈條分別對應設定在所述長槽內，在該長槽內位於所述LED燈條兩側位置還分別設定有用以反射所述LED燈珠所發出光線的反光片和用以改變和傳導LED燈珠所發出光線的導光板
簡介
ledLED光源的優勢
1：傳統UV LED光源屬於雷射類產品，因此功
率越大越刺眼，不適合小孩家庭使用，但UV LED面光源沒此問題。所以面光源使用範圍更廣，更安全。
2：傳統UV LED大功率光源散熱面小，即使用大量散熱器也無法快速導出熱量，因此光衰變快。led面光源同樣功率散熱面比UV LED點光源大幾十倍，散熱效果很好，可接近理論壽命。壽命在3000個小時以上完全沒有問題。
3：傳統UV LED一定用透鏡，即增加成本又使光視角變小，多顆燈珠燈具會出現出光不均勻現象。
4：傳統UV LED燈多顆組合成一盞燈具，焊點多，故障較多，面光源焊點少，安裝簡單適合廣泛推廣。
特點
在所述長槽內位於該導光板外側位置還卡設有用以發散經導光板傳出的光線擴散片。本實用新型具有結構簡單、節約能源等多種優點。與傳統的燈具相比，具有節能：省電55%；環保：光源無有害物質，且能回收；使用壽命長：達5萬小時。 與目前用點光源做成的LED燈具相比，具有散熱效果好，光衰低，真正達到5萬小時以上的長壽；面光源做成的燈具，在二次配光時，能隨意控制光照射的角度，避免光的浪費和污染；由於體積小，面光源能做成造型更美觀的燈具。

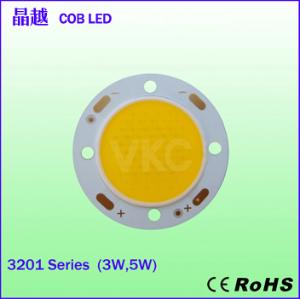

7W LED COB面光源採用先進的COB封裝技術製成，功率大小從5W至120W不等，而且有紅、藍、綠、黃多種顏色。
可為用戶生產出各種功率，各種顏色的LED燈具。
封裝工藝
1．清潔 PCB 清洗後的 PCB 板仍有油污或氧化層等不潔部分用皮擦試幫定位或測試針位對擦拭的 PCB 板要用毛刷刷乾淨或吹淨方可流入下 一工序。對於防靜電嚴的產品要用離子吹塵機。清潔的目的的為了把 PCB 板邦線焊盤上的灰塵和油污等清除乾淨以提高邦定 的品質。
2．滴粘接膠 滴粘接膠的目的是為了防止產品在傳遞和邦線過程中 DIE 脫落 在 COB 工序中通常採用針式轉移和壓力注射法 針式轉移法：用針從容器里取一小滴粘劑點塗在 PCB 上，這是一種非常迅速的點膠方法 壓力注射法：將膠裝入注射器內，施加一定的氣壓將膠擠出來，膠點的大小由注射器噴口口徑的大小及加壓時間和壓力大小 決定與與粘度有關。此工藝一般用在滴粘機或 DIE BOND 自動設備上 膠滴的尺寸與高度取決於晶片（DIE）的類型，尺寸，與 PAD 位的距離，重量而定。尺寸和重量大的晶片膠滴量大一些，也不 宜過大以保證足夠的粘度為準，同時粘接膠不能污染邦線焊盤。如要一定說是有什麼標準的話，那也只能按不同的產品來定。 硬把什麼不能超過晶片的 1/3 高度不能露膠多少作為標準的話，實沒有這個必要。
3．晶片貼上 晶片貼上也叫 DIE BOND（固晶）粘 DIE 邦 DIE 邦 IC 等各公司叫法不一。在晶片貼上中，要求真空吸筆（吸咀）材質硬度要 小（也些公司採用棉簽貼上）。吸咀直徑視晶片大小而定，咀尖必須平整以免刮傷 DIE 表面。在貼上時須檢查 DIE 與 PCB 型號，貼上方向是否正確，DIE 巾到 PCB 必須做到“平穩正”“平”就是指 DIE 與 PCB 平行貼緊無虛位“穩”是批 DIE 與 PCB 在整個流程中不易脫落“正”是指 DIE 與 PCB 預留位正貼，不可偏扭。一定要注意晶片（DIE）方向不得有貼反向之現象。
4．邦線（引線鍵合） 邦線（引線鍵合）Wire Bond 邦定 連線叫法不一這裡以邦定為例 邦定依 BONDING 圖所定位置把各邦線的兩個焊點連線起來，使其達到電氣與機械連線。邦定的 PCB 做邦定拉力測試時要求其 拉力符合公司所訂標準（參考 1.0 線大於或等於 3.5G 1.25 線大於或等於 4.5G）鋁線焊點形狀為橢圓形，金線焊點形狀為球 形。 邦定熔點的標準 鋁線： 線尾大於或等於 0.3 倍線徑小於或等於 1.5 倍線徑 焊點的長度 大於或等於 1.5 倍線徑 小於或等於 5.0 倍線徑 焊點的寬度 大於或等於 1.2 倍線徑 小於或等於 3.0 倍線徑 線弧的高度等於圓劃的拋物線高度（不宜太高不宜太低具體依產品而定） 金線： 焊球一般線上徑的 2.6—2.7 倍左右 在邦線過程中應輕拿輕放，對點要準確，操任人員套用顯微鏡觀察邦線過程，看有無斷線，卷線，偏位，冷熱焊，起鋁等到 不良現象，如有則立即通知管理工或技術人員。在正式生產之前一定得有專人首檢，檢查其有無邦錯，少邦，漏邦拉力等現 象。每隔 2 個小時應有專人核查其正確性。
5．封膠 封膠主要是對測試 OK 之 PCB 板進行點黑膠。 在點膠時要注意黑膠應完全蓋住 PCB 太陽圈及邦定晶片 鋁線， 不可有露絲現象， 黑膠也不可封出太陽圈以外及別的地方有黑膠， 如有漏膠套用布條即時擦拭掉。 在整個滴膠過程中針咀或毛簽都不可碰到 DIE 及邦定好的線。烘乾後的黑膠表面不得有氣孔，及黑膠未固化現象。黑膠高度不超過 1.8MM 為宜，特別要求的應小於 1.5MM 點膠時預熱板溫度及烘乾溫度都應嚴格控制。振其 BE-08 黑膠 FR4PCB 板為例： （ 預熱溫度 120±15 度時間為 1.5—3.0 分鐘烘乾溫度為 140±15 度時間為 40—60 分鐘）封膠方法通常也採用針式轉移法和壓力注射法。有些公司也用滴膠機，但其成本較 高效率低下。通常都採用棉簽和針筒滴膠，但對操作人員要有熟練的操作能力及嚴格的工藝要求。如果碰壞晶片再返修就會 非常困難。所以此工序管理人員和工程人員必須嚴格管控。
6．測試 因在邦定過程中會有一些如斷線，卷線，假焊等不良現象而導致晶片故障，所以晶片級封裝都要進行性能檢測。
優勢
LED被譽為21世紀的綠色照明產品，如今幾乎全世界的的目光都聚焦在這個新型的光源上，與傳統光源相比，有著無可比擬的優勢：
1、高純度，鮮艷豐富的色彩。目前LED產品幾乎復蓋了整個可見光譜範圍，且色彩純度高。而獲得彩色光的傳統方式是白熾燈加濾光片，大大降低了光效；
2、超長壽命。LED的實際壽命超過5萬小時，為一般光源的幾倍甚至幾十倍；
3、光源中沒有水銀，光束中不含紫外線。LED是固體發光光源，綠色環保，特別適用於香水店、珠寶店、博物館、美術館等專業場所，可滿足其展示商品對照明的特殊要求；
4、固體發光，抗震性能好，牢固可靠；
5、節能，經濟，免維護；
6、動態的色彩控制，明暗可調，三基色的LED組合可採用PWM實現顏色的變化.
7、LED有很強的發光方向性，光通量利用率高，體積小，易於LED燈具的外觀設計和光強分布的控制；
8、LED可採用直流低壓供電，安全可靠；
9、LED不受啟動溫度的限制，可瞬時啟動，一般為幾個ms，且能瞬時達到全光通量輸出。
套用場合
接下來說說LED在室內照明工程中的套用場合： 目前，LED在室內照明工程中的套用主要集中在商業照明領域，以裝飾性照明為主： 1、中高檔專賣店、商場等室內商業氣氛照明LED光源節能環保、無紫外線，迎合了某些商家展示個性化光環境的心理，成了一些商家針對某些特殊產品展示的首選光源；全光譜的色彩範圍很適合烘托專賣店和商場的氣氛，LED光源在局部照明、重點照明和區域照明方面的優勢，能營造出其他傳統照明電光源所無法比擬的高質量光環境，非常適合商業照明領域。這時候，價格成了次要考慮的因素。 2、娛樂場所、美容院照明LED集成光源全彩易控，可以創造靜態和動態的照明效果，從白光到全光譜的任意顏色，渲染出一種強烈的娛樂氣氛來，LED的出現給這類空間環境的裝潢設計開啟了新的思路。 3、酒吧、咖啡廳等休閒場所的氣氛照明LED光源體積小，固態發光，給了燈具生產商無限的發揮空間，可以專業製作各式不同風格的LED燈具，而LED全光譜的任意顏色和動靜態的照明效果讓它的裝飾性和製造情調的功能在這一類場所表現得淋漓盡致。 4、博物館、美術陳列館等專業場所的照明、博物館、美術陳列館等場所屬於對照明環境要求較高的特殊場合，其展示物品的特殊性要求照明光源不含紫外線，沒有熱輻射。LED是冷光源，光線中不含紫外線，完全可以滿足博物館、美術陳列館對照明的特殊要求。 5、商業性劇場、電視演播廳舞蹈和攝影的舞台照明LED光源在室內照明的套用，給劇場、演播廳的照明環境詮釋了一個新的概念。 6、酒店、賓館照明、酒店、賓館的照明運用LED產品，或是在大堂，或是在客房，給顧客帶來一種不一樣的感受，除了節約能源之外，還能盡顯豪華和溫馨，對業主而言，LED營造的個性化的光環境可以充分的彰顯企業的實力。 7、會議室、多功能廳照明
套用
(1) 顯示屏、交通訊號顯示光源的套用LED 燈具有抗震耐衝擊、光回響速度快、省電和壽命長等特點，廣泛套用於各種室內、戶外顯示屏，分為全色、三色和單色顯示屏。交通信號燈主要用超高亮度紅、綠、黃色LED, 因為採用LED 信號燈既節能，交通信號燈正在逐步更新換代，而且推廣速度快。
(2) 汽車工業上的套用汽車用燈包含汽車內部的儀錶板、音響指示燈、開關的背光源、閱讀燈和外部的剎車燈、尾燈、側燈以及頭燈等。
(3) LED 背光源以高效側發光的背光源最為引人注目，LED 作為LCD 背光源套用，具有壽命長、發光效率高、無干擾和性價比高等特點， 已廣泛套用於電子手錶、手機、BP 機、電子計算器和刷卡機上，隨著便攜電子產品日趨小型化，LED 背光源更具優勢，因此背光源製作技術將向更薄型、低功耗和均勻一致方面發展。
LED(4)LED 照明光源早期的產品發光效率低，光強一般只能達到幾個到幾十個mcd，適用在室內場合，在家電、儀器儀表、通訊設備、微機及玩具等方面套用。目前直接目標是LED 光源替代白熾燈和螢光燈，這種替代趨勢已從局部套用領域開始發展。
(5) 其它套用例如一種受到兒童歡迎的閃光鞋，走路時內置的LED 會閃爍發光；利用發光二極體作為電動牙刷的電量指示燈；正在流行的LED 聖誕燈，造型新穎、色彩豐富、不易碎破以及低壓使用的安全性。
