一:LD87H高壓電磁閥介紹
力典電磁閥專用型號:LD系列電磁閥
二:LD87H高壓電磁閥特點
LD87H系列特製高壓電磁閥 領先技術個性設計
性能穩定 替代進口
精心製造 安全可靠
三:LD87H高壓電磁閥套用範圍
實驗裝備、測試設備、CNG設備、燃氣設備、液壓系統、礦山機械、壓縮機、空分設備、高壓泵站、清洗設備、機器製造等自動化控制。
三:LD87H高壓電磁閥技術參數
技術參數公稱通徑DN1-50mm
原理結構先導活塞式
壓力範圍70bar~1000bar
閥體材質SS304
密封材料FKM、PTFE、紫銅
環境溫度-10℃~+60℃
流體溫度C2組:-20℃~80℃,C3組:-20℃~120℃C4組:-20℃~180℃
適用流體氣體、液體(無固體雜質)
流體粘度≤22mm2/S
連線方式內螺紋
安裝方式水平,線圈向上
防護等級普通型IP54、防爆型IP65
功能選項
代號功能名稱功能說明
K常開型通電閥關,斷電閥開
E防爆型防爆等級:ExdⅡCT4/T5
J配節能模組降低線圈溫升和功耗,延長線圈壽命
*國家級防爆監督站檢驗合格
*節能模組暫時沒有防爆型
三:LD87H高壓電磁閥電氣參數
電氣參數電源電壓220V110VAC50/60Hz24V12VDC
額定功率通徑≥10mm且≥250bar,DC24為60W
其餘為25W
電壓公差±10%
電氣連線普通型:標準接線盒
防爆型:M16*1.5,1.5M導線
以上為啟動後平穩工作時功率,防爆型常開常閉功率相同。

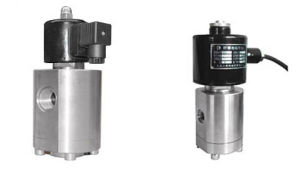

四:LD87H高壓電磁閥產品圖片
