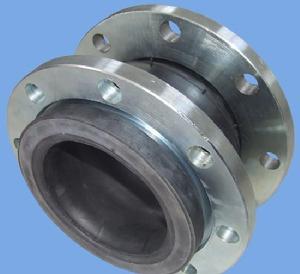

KXT-1型橡膠接頭

KXT-1型橡膠接頭

橡膠接頭是由織物增強的橡膠件與平形活接頭、松套金屬法蘭或螺紋管法蘭組成,用於管道隔振降噪、補償位移的接頭。

橡膠接頭簡介

它是一種高彈性、高氣密性、耐介質性和耐氣候性的管道接頭。

橡膠接頭技術條件

型號 KXT-1 KXT-2 KXT-3
工作壓力 MPa( kgf/cm 2 ) 1.010 ) 1.6 ( 16 ) 2.5 ( 25 )
爆破壓力 MPa( kgf/cm 2 ) 2.0 ( 20 ) 3.0 ( 30 ) 4.5 ( 45 )
真空度 KPa(mm/Hg) 53.3 ( 400 ) 86.7 ( 650 ) 100 ( 750 )
適用溫度 ℃ -15 ℃ ~ 115 ℃ 特殊可達 -30 ℃ ~ 250 ℃
適用介質 空氣、壓縮空氣、水、海水、熱水、油、酸、鹼等。

橡膠接頭分類

按外形分為:

同心等徑、同心異徑、偏心異徑。

按結構分為:

單球體、雙球體、彎頭球體。

按連線形式分為:

法蘭連線、螺紋連線、螺紋管法蘭連線。

按工作壓力分:

0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa五個等級。

橡膠接頭具體分類有:

JGD型可曲撓合成橡膠接頭,JGD-A型可曲撓雙球體橡膠接頭,JGD-A1型加強式可曲撓雙球橡膠接頭,JGD-A2型可曲撓雙球體絲連橡膠接頭,JGD-B型彈力管道減震器(異徑接頭),JGD-C型風機盤管橡膠接頭,JGD-D型橡膠隔振墊,WTX型可曲撓合成橡膠彎頭,ZT、ZTB、ZTG型阻尼彈簧隔振器,HTXDJ型彈性吊架等。

橡膠球體材質組成

橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸帘子布、外膠層複合的橡膠管組成。根據介質不同所採用的橡膠材質也不同,有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、矽橡膠、氟橡膠等等。分別具有耐熱、耐酸、鹼、耐腐蝕、耐磨、耐油等功能。

性能特點


1、體積小、重量輕、彈性好、安裝維修方便。

2、安裝時可產生橫向、軸向、角向位移,不受管道不通心,法蘭不平行的限制。

3、工作時可降低結構傳遞噪音,吸振能力強。

使用範圍


由於可曲撓橡膠接頭具有良好的綜合性能,所以它廣泛用於化工、建築、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

使用說明


高層給水使用橡膠接頭時,管道必須有固定支撐或固定托架,否則產品應安裝防拉脫裝置。固定支撐或托架的力必須大於軸向力,否則也應安裝防拉脫裝置。

適用介質


根據材料不同可製成耐酸、耐鹼、耐腐蝕、耐油、耐熱等各個品種,適應多種介質和環境

安裝方法


1.橡膠接頭在安裝時,嚴禁超位移極限安裝。

2.安裝螺栓要對稱,逐步加壓扭緊,以防局部泄漏。

3.1.6MPa以上的工作壓力,安裝螺栓要有彈性壓墊,以防工作時螺栓鬆動。

4.垂直安裝時接頭管道兩端應有垂向受力支承,可採取防拉脫裝置,以防止工作受壓拉脫。

5.橡膠接頭安裝部位應遠離熱源.臭氧區域.嚴禁強輻射光線暴曬和使用不符合本產品要求的介質.

6.橡膠接頭在運輸裝卸時嚴禁銳利器具劃破表面、密封面。

連線方式


一般有絲扣連線、法蘭連線、卡箍連線等等。
