KHTS電動單座調節閥

KHTS電動單座調節閥是CV3000系列產品之一.KHTS電動單座調節閥閥芯採用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調範圍廣,流量特性精度高,符合IEC534-2-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92標準。

KHTS電動調節閥

KHTS電動單座調節閥是CV3000系列產品之一
KHTS電動單座調節閥閥芯採用上導向結構,閥結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調範圍廣,流量特性精度高,符合IEC534-2-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。產品符合GB/T4213-92標準。

閥 體

型 式:直通單座鑄造球型閥
公稱通徑:32、40、50、65、80、100、150、200、250mm

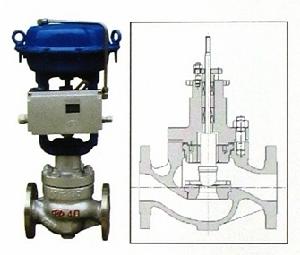

KHTS單座調節閥示意圖KHTS單座調節閥示意圖

公稱壓力:ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連線型式:法蘭連線:FF、RF、RJ、TG、MFM
法蘭標準:JIS B2201-1984、ANSIB16.5-1981、JB/T79.1-94(PN1.6MPA)、JB/T79.1-94(PN4.0、6.4MPA)
HG20596-97、HG20618-97
焊接連線:嵌接焊SW (40~50mm) 對接焊BW(65~200mm)
材 料:鑄鋼(SCPH2)、鑄不鏽鋼(SCS13A、SCS14A、SCS16A、SCS19A)、鈦、蒙乃爾、哈氏合金等耐腐蝕合金。
上閥蓋:常溫型(P):-17~+230℃
伸長Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸長Ⅱ型(EⅡ):-100~-45℃
伸長Ⅲ型(EⅢ):-196~-100℃
注:工作溫度不準超過各種材料的允許範圍。
壓蓋型式:螺栓壓緊式
填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:金屬閥座 等百分比特性(%C)和線性特性(LC),Cv值從0.04~14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性(%T)和線性特性(LT)
註:關於聚四氟乙烯閥座的工作溫度和壓差,參考流量特性曲線圖
材 料:不鏽鋼(SUS304、SUS316、SUS420SUS440CSUS630、SUS316L)、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等執行機構

型 式:HA多彈簧薄膜執行機構、VA6單作用氣缸動活塞執行機構、VP雙作用氣缸活塞執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧範圍:20~100、80~240kPa(HA型),190~350、190~400kPa(VA6型)
供氣壓力:140~400kPa(HA型)、400~500kPa(VA6型)、300~500kPa(VP型)
氣源接口:Rc1/4”
環境溫度:-30~+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附 件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

性能

泄漏量:金屬閥座:小於閥額定容量的0.01%,符合ANSI B16.104-1976IV級
軟閥座:小於閥額定容量的10, 符合ANSI B16.104-1976IV級
回 差:帶定位器:小於全行程的1%,
不帶定位器:小於全行程的3%(HA型小於全行程的5%)
基本誤差:帶定位器:小於全行程的±1%,
不帶定位器:小於全行程的±5%
註:採用標準的V型聚四氟乙烯填料
可調範圍:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

Cv值和行程

I.高容量閥芯

公稱通徑 40 50 65 80 100 150 200
閥座直徑 40 50 65 80 100 150 200
額定Cv值 30 50 85 125 200 420 700
額定行程 25 38 50 75

II.高精度流量特性閥芯
公稱通徑 40 50 65 80 100 150 200
閥座直徑 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 100 125 150 125 150 200
額定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 175 275 360 275 360 640
額定行程 25 38 50 75

註:1、符號○表示閥的規格範圍。法蘭距及外形尺寸

法蘭距mm

公稱通徑 A
ANSI 125FF、PN1.6
ANSI 150 RF
JIS 10K FF,RF
JIS 16K RF ANSI 300RF
JIS20、30KRF
JIS 30K RF
JIS 600 RF
JIS 40K RF
PN6.4
JIS 16K
TG
JIS 20K
TG
JIS 30K
TG
JIS 40K
TG
40 222 231 235 251 235 236 248 251
50 254 263 267 286 265 267 276 286
65 276 288 292 311 290 292 303 311
80 298 313 317 337 310 317 326 337
100 352 364 368 394 360 368 379 394
150 451 465 473 508 475 473 486 508
200 543 560 568 610 570 568 580 610

註:法蘭距符合IEC534-3標準。
公稱通徑 A
ANSI 150
RJ
ANSI 300
RJ
ANSI 600
RJ
ANSI 300
LG
ANSI 600
LG
ANSI 150
SW、BW
ANSI 150、600
SW、BW
40 235 248 251 244 248 251 251
50 267 283 289 276 283 286 286
65 289 308 314 302 308 311 311
80 311 333 340 327 333 337 337
100 365 384 397 378 391 394 394
150 464 489 511 483 505 473 508
200 556 584 613 578 606 568 610

外形尺寸 mm
公稱通徑 執行機構 H C φB E
常溫型(P) 伸長Ⅰ型(EⅠ) 伸長Ⅱ型(EⅡ) 伸長Ⅲ型(EⅢ)
32、40 HA1D、R 425 590 705 945 230 218 70
HA2D、R 500 665 780 1020 281 267
HA3D、R 590 760 875 1140 363 350
50 HA1D、R 425 595 710 950 230 218 80
HA2D、R 500 670 785 1025 281 267
HA3D、R 595 765 875 1140 363 350
65 HA2D、R 575 745/755 880 1130 281 267 88
HA3D、R 630 800/810 930 1180 363 350
HA4D、R 865 1035/1045 1165 1495 520 470
80 HA2D、R 580 755/765 900 1135 281 267 98
HA3D、R 635 810/820 955 1190 363 350
HA4D、R 870 1045/1055 1190 1505 520 470
100 HA2D、R 610 810/870 915 1150 281 267 113
HA3D、R 660 860/870 1020 1205 363 350
HA4D、R 890 1100/1110 1255 1520 520 470
VA5D 1300 1515 1710 1940 - 620
VA5R 1420 1635 1820 2050 - 620
VA6R 1160 1375 1560 1790 - 445
VP5 940 1155 1340 1570 - 345
150 HA3D、R 785 1020/1045 1250 1385 363 350 170
HA4D、R 955 1190/1215 1425 1570 520 470
VA5D 1360 1620 1870 2000 - 620
VA5R 1480 1740 1980 2110 - 620
VA6R 1220 1480 1720 1850 - 445
VP5 1000 1260 1500 1630 - 345
VP6 1210 1470 1710 1840 - 445
VP7 1290 1550 1790 1920 - 545
200、250 HA4D、R 1090 1350 1580 1710 520 470 220
VA5D 1475 1740 2025 2155 - 620
VA5R 1585 1850 2145 2275 - 620
VP5 1165 1425 1665 1795 - 345
VP6 1375 1635 1875 2005 - 445
VP7 1455 1715 1955 2085 - 545
