◆ CPS代號說明
KBCPS(27873616)CPS即“控制與保護開關電器”是低壓電器中的新型產品，作為新的大類產品，其產品類別代號為“CPS”(ControlandProtectiveSwitchingDevices)。
CPS符合的標準：GB14048.9《低壓開關設備和控制設備多功能電器：控制與保護開關電器》、IEC60947-6-2《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》。
符合IEC標準和國家標準規定的電氣設計表示方法如圖1所示。
KB0數位化系列基本型控制與保護開關電器簡稱：KB0-B。
◆ 產品特徵、功能與用途
KB0-B是由控保公司生產的數位化控制與保護開關電器，主要由KBCPS系列主體(基本型及各種不同的派生型式包括：可逆型、減壓起動器型、雙速控制器型等)和數位化基本型控制器(B型控制器，以下簡稱“控制器”)構成。KB0-B採用模組化設計，產品結構緊湊，體積小，保護功能全，精度準確；安裝調試方便。KB0-B在單一產品結構型式上實現了斷路器(熔斷器)、接觸器、過載(或過流、斷相)繼電器、起動器、隔離器、電動機保護器、輔助電器等主要功能的自配合。
根據需要選配功能模組或附屬檔案，具有保護(包括短路保護、過載保護、過流保護、斷相保護、欠壓保護、剩餘電流保護等)和控制功能等，可實現對電動機負載(包括不頻繁起動、頻繁起動)、配電電路負載的控制與保護。能夠接通、承載和分斷正常條件下包括規定的運行過載條件下的電流，且能夠接通、承載並分斷規定的非正常條件下的電流，如短路電流。具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有協調配合的時間-電流保護特性(具有反時限、定時限和瞬時三段保護特性)，如圖2所示。
KB0-B數位化系列基本型控制與保護開關電器主要用於交流50Hz、額定電壓至690V、額定電流自0.16A至125A的電力系統中，可為不同需求的用戶提供完整的智慧型化解決方案。
◆ 產品型式
◇可逆型控制與保護開關電器KB0N－B◇減壓起動器KB0J-B、KB0J2-B、KB0Z-B、KB0R－B
◇雙速控制器KB0D－B
◇三速控制器KB0D3－B
◇保護控制箱XBK1
◇消防型控制與保護開關電器KB0－B/F
◇插入式板後接線KB0－B/R
◇隔離型KB0-B/G
◆ 主要參數
兩個外形尺寸(即兩種框架，代號分別為C、D)主電路極數分為：3極、4極
KBCPS雙電源主體額定電流等級：
C框架：12A、16A、18A、32A、45A、50A、
D框架：45A、63A、100A、125A
可配備的控制器覆蓋的整定電流Ir範圍：0.16A～125A
短路分斷能力等級：
◇經濟型(C)為35kA
◇標準型(Y)50kA
◇高分斷型(H)80kA
預期短路電流下的分斷時間為2～3ms，限流係數0.2以下，
◆ 模組和附屬檔案的種類與用途
◇主體：具有短路保護(類似MCCB及熔斷器的短路保護功能)、自動控制(類似接觸器的遠程控制功能)、就地操作與指示功能。
◇控制器：採用微處理器(MCU)實現數字式整定、顯示和遠程控制功能。控制器對電動機或配電電路中的電量信號採樣，
通過嵌入式軟體算法分析運算，發出相應處理指令，控制KB0主電路的通斷並可提供兩組無源輸出觸點信號。按用
途分為多種型式、類別和規格。控制器可具有保護、自動控制等功能。
◇輔助觸頭(機械無源F型和L型)：與主電路觸頭聯動，具有電氣控制與指示功能。按觸頭對數分為多種規格。可同時提供8對輔助觸頭。
◇信號報警觸頭(機械無源)：分為兩種
1、同F型輔助觸頭一體與操作機構聯動，能夠實現短路和等待報警信號。
2、由控制器提供兩對故障信號報警觸頭，分別為一般故障報警信號(如過載、斷相等故障)和剩餘電流故障報警信號。
◇隔離輔助觸頭(機械無源)：與隔離型操作機構聯動，實現控制電路或(和)輔助電路的隔離指示功能。可同時提供2對輔助觸頭。
◇面板操作機構：安裝於成套裝置的面板上，不需開啟即可對KB0-B進行就地操作，包括接通、分斷、再扣(復位)。具
有各種安裝方向的不同型式與規格。
◇控制電路轉換模組：實現控制電路交直流轉換、低電壓控制(如PLC直接控制)功能。
◆ 產品優勢
◇與分立電器構成的系統相比A、具有控制與保護自配合的特性
KB0-B數位化系列基本型控制與保護開關電器集控制與保護功能於一體，很好地解決了分立元件不能或很難解決的元件之間的保護與控制特性匹配問題，使保護與控制特性配合更完善合理(具有反時限、定時限和瞬時三段保護特性)，只要根據負載功率或電流即可正確選擇單一產品，代替以往的包括自電源進線至負載端的各種電器，不需降容；大大減輕了設計人員的工作量。
B、具有極高的運行可靠性和系統的連續運行性能
KB0-B在分斷短路電流後無需維護即可投入使用，即具有分斷短路故障後的連續運行性能：KB0-B在分斷短路電流後，仍具有不小於1500次的AC-44電壽命，這是由斷路器等分立器件構成的系統所難以達到的，KB0-B的這一特性極大地提高了系統的運行可靠性和系統的連續運行性，其中的Ics為80kA指標屬同類產品的國際領先、國內最高指標。
C、節能節材
KB0-B具有體積小、安裝面積少、接點少、線路功耗小、節約能源、節約材料等優點。
◇與塑殼斷路器相比
具有分斷能力高、飛弧距離短的特性
KB0-B在380V額定運行短路分斷能力Ics(o－co-co)達到高分斷型為80kA、標準型為50kA、經濟型為35kA，在預期短路電流下的分斷時間僅為2～3ms，限流係數達到0.2以下，達到塑殼斷路器的領先水平，接近熔斷器的限流水平，大大限制了短路電流對系統的動、熱衝擊。KB0-B飛弧距離僅為20～30mm。
◇與接觸器性能相比具有壽命長、操作方便的特性
KB0-B的機械壽命達500～1000萬次，電壽命AC-43為100～120萬次，既可就地手動操作，又可實現遠距離自動控制功能。
採用了先進的觸頭與電磁系統分離式設計，有效抑制了觸頭的二次彈跳，大大提高了產品的電壽命，而且特別適用於重載起動等嚴酷的場合。
◇其它特點
A、配套附屬檔案齊全

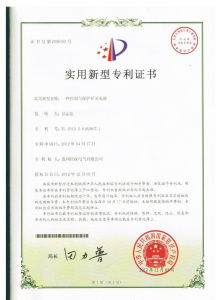

KBCPS產品國家專利證書B、安裝靈活
橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛套用於緊湊型成套裝置中，包括固定式或抽屜式的MCC櫃中，特別是C框架KB0-B在1/4和1/2抽屜中套用，具有分立元器件不可比擬的優越性。
C、安全可靠、防護等級高
板前、插入式板後接線的接線端子均具有防觸指功能，可配備防護等級直至IP65的高防護等級外殼，特別適用於民用建築的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域，是替代目前的電磁起動器、保護式和組
