代號說明

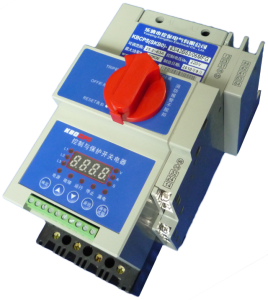

KB0保護器是多功能模組化保護器的簡稱,是填補國內空白的CPS大類產品。
產品特徵、功能與用途
KB0系列,主要由KB0系列主體(基本型及各種不同的派生型式包括:可逆型、減壓起動器型、雙速控制器型等)和數位化基本型控制器。KB0採用模組化設計,產品結構緊湊,體積小,保護功能全,精度準確;安裝調試方便。
KB0在單一產品結構型式上實現了斷路器(熔斷器)、接觸器、過載(或過流、斷相)繼電器、起動器、隔離器、電動機保護器、輔助電器等主要功能的自配合。
根據需要選配功能模組或附屬檔案,具有保護(包括短路保護、過載保護、過流保護、斷相保護、欠壓保護、剩餘電流保護等) 和控制功能等,可實現對電動機負載(包括不頻繁起動、頻繁起動)、配電電路負載的控制與保護。能夠接通、承載和分斷正常條件下包括規定的運行過載條件下的電流,且能夠接通、承載並分斷規定的非正常條件下的電流,如短路電流。具有遠距離自動控制和就地直接人力控制功能,具有面板指示及機電信號報警功能,具有協調配合的時間-電流保護特性 (具有反時限、定時限和瞬時三段保護特性),如圖2所示。
KB0數位化系列產品主要用於交流50Hz、額定電壓至690V、額定電流自0.01A至125A的電力系統中,可為不同需求的用戶提供完整的智慧型化解決方案。
產品型式
◇ 可逆型產品KB0N
◇ 減壓起動器 KB0J、KB0J2、KB0Z、KB0R◇ 雙速產品 KB0D◇ 三速產品 KB0D3◇ 保護控制箱 XBK1
◇ 消防型產品KB0F
◇ 插入式板後接線KB0R
◇ 隔離型KB0G
主要參數
兩個外形尺寸(即兩種框架,代號分別為C、D)
主電路極數分為:3極、4極
主體額定電流等級:
C框架: 12A、16A、18A、32A、45A、50A、
D框架: 45A、63A、100A、125A
可配備的控制器覆蓋的整定電流Ir範圍: 0.16A~125A
短路分斷能力等級:
◇ 經濟型(C)為35kA
◇ 標準型(Y)50kA
◇ 高分斷型(H)80kA
模組和附屬檔案
◇ 主體:具有短路保護(類似MCCB及熔斷器的短路保護功能)、自動控制(類似接觸器的遠程控制功能)、就地操作與指示
功能。
◇ 控制器:採用微處理器 (MCU) 實現數字式整定、顯示和遠程控制功能。控制器對電動機或配電電路中的電量信號採樣,
通過嵌入式軟體算法分析運算,發出相應處理指令,控制KB0主電路的通斷並可提供兩組無源輸出觸點信號。按用
途分為多種型式、類別和規格。控制器可具有保護、自動控制等功能。
◇ 輔助觸頭(機械無源F型和L型) :與主電路觸頭聯動,具有電氣控制與指示功能。按觸頭對數分為多種規 格。可同時提供8對輔助觸頭。
◇ 信號報警觸頭(機械無源):分為兩種
1、同F型輔助觸頭一體與操作機構聯動,能夠實現短路和等待報警信號。
2、由控制器提供兩對故障信號報警觸頭,分別為一般故障報警信號(如過載、斷相等故障)和剩餘電流故障報警信號。
◇ 隔離輔助觸頭(機械無源):與隔離型操作機構聯動,實現控制電 路或(和)輔助電路的隔離指示功能。可同時提供2對輔助觸頭。
◇ 面板操作機構:安裝於成套裝置的面板上,不需開啟即可對KB0-B進行就地操作,包括接通、分斷、再扣(復位)。具
有各種安裝方向的不同型式與規格。
◇ 控制電路轉換模組:實現控制電路交直流轉換、低電壓控制(如PLC直接控制)功能。
其它特點
A、配套附屬檔案齊全
輔助觸頭與信號報警觸頭、門或抽屜的面板操作機構、控制電路轉換模組等,在單一產品上可構成完整的控制與保護單元,實現協調配合的控制與保護功能。B、安裝靈活
橫裝、垂直安裝、水平安裝均不影響使用性能。可廣泛套用於緊湊型成套裝置中,包括固定式或抽屜式的MCC櫃中,特別是C框架KB0-B在1/4和1/2抽屜中套用,具有分立元器件不可比擬的優越性。
C、安全可靠、防護等級高
板前、插入式板後接線的接線端子均具有防觸指功能,可配備防護等級直至IP65的高防護等級外殼,特別適用於民用建築的潮濕場所、地下室、水泵房、煤礦、港口、船舶、石化等領域,是替代目前的電磁起動器
KBO安裝注意事項
1、設備安裝要求
為保證保護特性準確性KB0安裝連線導線應符合規定,使用前應仔細檢查線圈電壓和附屬檔案控制電源電壓是否正確一致,以免損壞KB0。操作旋鈕應能正常操作,“AUTO”位置,電磁鐵應吸合,操作旋鈕旋到“OFF”位置,電磁鐵釋放,其安裝面允許相對其軸心左右旋轉90°安裝。
KB0如在脫扣狀態(既旋轉在“TRIP”位置),應將旋鈕旋至再扣位置(RESET)然後旋至:“AUTO”位置,才能實現遠距離控制。
在運輸和存儲過程中不應受到風雨侵襲,使用前應放置在日平均相對濕度不大於90%(在25℃時),周圍溫度不高於+40℃且不低於-25℃的倉庫中
