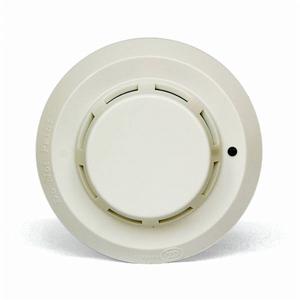

JTY-GD-G3點型光電感煙火災探測器

（2）採用電子編碼方式，現場編碼簡單、方便； （2）監視電流≤0.8mA （3）報警電流≤1.8mA

特點

JTY-GD-G3型點型光電感煙火災探測器採用無極性信號二匯流排技術，可與海灣公司生產的各類火災報警控制器配合使用。本探測器主要具有以下特點：

（1）內置帶A/D轉換的八位單片計算機，具備強大的分析、判斷能力，通過在探測器內部固化的運算程式，可自動完成對外界環境參數變化的補償及火警、故障的判斷，存儲環境參數變化的特徵曲線，極大提高了整個系統探測火災的實時性、準確性；
（2）採用電子編碼方式，現場編碼簡單、方便；
（3）採用指示燈閃爍的方式提示其正常工作狀態，可在現場觀察其運行狀況；
（4）底部採用密封方式，可有效防水、防塵、防止惡劣的套用環境對

探測器造成的損壞；
（5）專利產品，專利號為ZL99311724.4。

主要技術指標

（1）工作電壓：匯流排24V
（2）監視電流≤0.8mA
（3）報警電流≤1.8mA
（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（5）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（6）編碼方式：十進制電子編碼
（7）外殼防護等級：IP23
（8）外形尺寸：

結構特徵與工作原理

1.探測器外形示意圖如圖1所示。

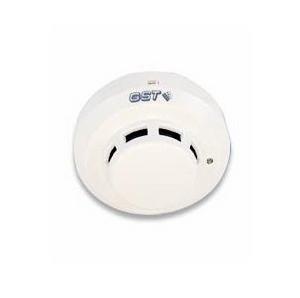

圖1：JTY-GD-G3感煙探測器外形示意圖
2.工作原理
探測器採用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由於散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路採用脈衝方式工作，可提高發射管使用壽命。
