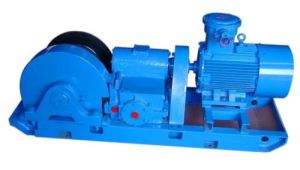

基本介紹
JH回柱絞車的電器設備具有防爆性能,必須具有在有效期內的礦用產品安全標誌證書的產品,方可用於煤塵及瓦斯的礦井中。本絞車的型式為單筒纏繞,採用蝸輪蝸桿減速器和開式齒輪傳動。絞車採用蝸輪蝸桿減速器,必須採用水平安裝方式,以確保渦輪蝸桿的浸油潤滑質量。
使用環境
(1)環境溫度為-10℃~+40℃;Zmjt05環境相對濕度不超過400-06805395%(+25℃);海拔高度2000米以下。
(2)周圍空氣中的甲烷、煤塵、硫化氫和二氧化碳等不得超過《煤礦安全規程》中所規定的安全含量。
(3)工作制為低速重載非連續型。
工作原理
電動機安裝在底座上通過聯軸器與蝸輪減速機聯接,動力通過一對齒輪傳動給圓弧面蝸桿、蝸輪,由蝸輪軸上的小齒輪經中間過橋齒輪傳動大齒輪帶動捲筒,卷引鋼絲繩進行工作。
主要結構
絞車由電動機經聯軸節、一級閉式齒輪傳動、一級球面蝸桿傳動、一級圓柱齒輪傳動(中間設有過橋齒輪)傳遞到滾筒。絞車內各主要轉動部位均採用滾動軸承支承,底座用型鋼焊接而成。絞車對稱布置、呈長條型、打頂柱(固定)位置寬敞,便於絞車的搬移與固定。絞車的寬度,高度尺寸較小,適於井下使用。絞車結構簡單、維護容易,採用球面蝸桿轉動運轉平穩,安全、可靠,絞車的操作比較簡單,只要啟閉按鈕開關即可。
