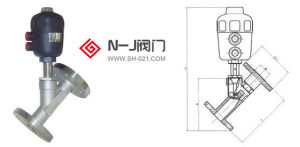

J645F法蘭式氣動角座閥J645F法蘭式氣動角座閥
J645F法蘭式氣動角座閥
產品說明：
一、概述：
外部先導角座閥，溢流口與滑塊間有自調節密封壓蓋，閥體角座結構可實現較大流量，在與普通截止閥相比時。
二、技術參數：
壓力範圍：0-16bar
介質溫度：-10℃~+180℃
環境溫度：-10℃~+60℃
閥體材料：不鏽鋼304、316
密封材料：聚四氟乙烯PTFE
執行機構外殼：聚醯胺
控制氣體：中性氣體，空氣
三、選取：
-控制功能：常開
-PPS執行機構外殼適用於環境溫度+5℃～+130℃
-無復位彈簧雙作用執行機構
-三夾式連線
-電子式位置反饋
-獨立可調行程極限，適於高低流量
-手動應急開關
-先導閥適用的Namur適配器
四、參數：
接口C
[英寸] 內孔
(mm) KV值(m³/h) 最大工作壓力(bar) 要求最小控制
壓力[bar] 執行機構
尺寸(ømm) 流向 控制功能
法蘭 焊接 法蘭 焊接
G3/8 10 3.7 15.0 - 4.0 40 - 閥座上方
G1/2 15 4.2 16.0 16.0 3.9 50 50 閥座上方
G3/4 20 8.0 11.0 11.0 3.9 50 50 閥座上方
G1 25 19.0 11.0 11.0 4.2 63 63 閥座上方
G11/4 32 32.0 15.0 15.0 5.0 63 80 閥座上方
G11/2 40 40.0 12.5 10.0 4.4 80 80 閥座上方
G2 50 55.0 10.0 7.2 3.2 80 80 閥座上方
G21/2 65 90.0 5.2 - 3.2 100 - 閥座上方
五、外形尺寸：
接口
C.D 內孔
(MM) 外形尺寸連線 最大工作壓力
(Mpa) 氣源壓力
(Mpa) 執行器規格
L D B H
G1/2 15 130 110 135 150 1.6
0.4～-0.7
ø50
G3/4 20 130 115 135 160 ø50
G1 25 140 125 135 185 ø63
G11/4 32 150 135 135 255 ø63
G11/2 40 180 145 170 340 ø80
G2 50 195 160 180 380 ø80
G21/2 65 255 180 190 450 ø100
G3 80 270 195 230 480 ø125
六、訂購氣動閥門產品須知：
1、請在訂貨時提供詳細的口徑、規格、交貨地址、時間。
2、根據管道需要，決定選用往復式(二位開關式)或彈簧復位式(常閉或常開式)。
3、可選配控制附屬檔案：(1)單電控電磁閥(斷電時常閉或常開)，(2)雙電控電磁閥(開關式)，(3)閥位開關回訊器，(4)氣源處理三聯件。
特殊使用環境(易燃易爆場合)，可選防爆型。
報價說明：
1.本產品按相關標準生產、質量三包，質保期一年.
2.報價均不含稅（17%的增值稅），不包含物流運費.
3.如有對產品功能描述任何疑問請來電諮詢021-34670667，我們將有專業人員為您解答.
4.由於市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們的專業銷售人員的報價為準，對此帶來的不便，請您諒解。
