型號：ISG系列 單級單吸立式離心泵型號：ISG系列 單級單吸立式離心泵
概述
ISG系列單級單吸立式離心泵是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品，是替代SG型管道離心泵、IS型離心泵、D型多級離心泵等常規泵的理想產品特點
ISG系列單級單吸立式離心泵為立式結構，進出口口徑相同，且位於同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建築投入低，如加上防護罩則可置於戶外使用。葉輪直接安裝在電機的加長軸上，軸向尺寸短、泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。安裝檢修速食麵，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。可根據使用要求即流量和揚程的需要採用泵的串、並聯運行方式。可根據管路布置的要求採用泵的豎式和橫式安裝。 系列流量範圍1.5～1600m3/h，揚程範圍5～125m，分基本型、分流型、切割型等多種規格

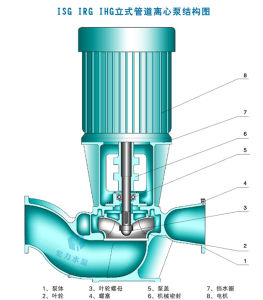

ISG單級單吸離心泵結構圖用途
ISG系列單級單吸立式離心泵，供輸送清水及物理化學性質類似於清水的其它液體之用，適用於工業和城市給排水、高層建築增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通製冷循環、冷暖水循環增壓及設備配套，使用溫度＜80℃。性能參數
型 號 流 量Q 揚程m 效率
轉速
r/min 電機功率
KW 允許汽蝕餘量
m
m3/h l/s
15-80 1.5 0.42 8 34 2800 0.18 2.3
20-110 2.5 0.69 15 34 2800 0.37 2.3
20-160 2.5 0.69 32 25 2900 0.75 2.3
25-110 4 1.11 15 42 2900 0.55 2.3
25-125 4 1.11 20 36 2900 0.75 2.3
25-125A 3.6 1.0 16 35 2900 0.55 2.3
25-160 4 1.11 32 32 2900 1.5 2.3
25-160A 3.7 1.03 28 31 2900 1.1 2.3
32-100 4.5 12.5 12.5 44 2900 0.55 2.3
32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.3
32-125 5 1.39 20 44 2900 0.75 2.3
32-125A 4.5 1.25 16 43 2900 0.55 2.3
32-160 6.5 5 32 44 2900 1.5 2.3
32-160A 4 1.1 25 34 2900 1.1 2.0
32-160(I) 6.3 1.75 32 40 2900 2.2 2.0
32-200 4.5 12.5 50 32 2900 3 2.0
32-200(I) 6.3 1.75 50 33 2900 4 2.0
32-200A 4 1.11 44 40 2900 2.2 2.0
40-100 6.3 1.75 12.5 54 2900 0.55 2.3
40100A 5.6 1.56 10 52 2900 0.37 2.3
40-125 6.3 1.75 20 46 2900 1.1 2.3
40-125A 5.6 1.56 16 45 2900 0.75 2.3
40-160 6.3 1.75 32 40 2900 2.2 2.3
40-160A 5.9 1.64 28 39 2900 1.5 2.3
40-160B 5.5 1.53 24 38 2900 1.1 2.3
40-200 6.3 1.75 50 33 2900 4 2.3
40-200A 5.9 1.64 44 31 2900 3 2.3
40-200B 5.3 1.47 36 29 2900 2.2 2.3
40-250 6.3 1.75 80 28 2900 7.5 2.3
40-250A 5.9 1.64 70 28 2900 5.5 2.3
40-250B 5.5 1.53 60 27 2900 4 2.3
40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3
40-100(I)A 11 3.05 10 60 2900 0.75 2.3
40-125(I) 12.5 3.47 20 58 2900 1.5 2.3
40-125(I)A 11 3.05 16 57 2900 1.1 2.3
40-160(I) 12.5 3.47 32 52 2900 3 2.3
40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3
40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3
40-200(I) 12.5 3.47 50 46 2900 5.5 2.3
40-200(I)A 11.7 3.25 44 45 2900 4 2.3
40-200(I)B 10.6 2.94 36 44 2900 3 2.3
40-250(I) 12.5 3.47 80 38 2900 11 2.3
40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3
40-250(I)B 10.8 3.0 60 37 2900 7.5 2.3
40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3
50-100 12.5 3.47 12.5 62 2900 1.1 2.3
50-100A 11 3.05 10 60 2900 0.75 2.3
50-125 12.5 3.47 20 58 2900 1.5 2.3
型 號 流 量Q 揚程
m 效率
轉速
r/min 電機功率
KW 允許汽蝕餘量
m
m3/h l/s
50-125A 11 3.05 16 57 2900 1.1 2.3
50-160 12.5 3.47 32 52 2900 3 2.3
50-160A 11.7 3.25 28 51 2900 2.2 2.3
50-160B 10.4 2.89 22 50 2900 1.5 2.3
50-200 12.5 3.47 50 46 2900 5.5 2.3
50-200A 11.7 3.25 44 45 2900 4 2.3
50-200B 10.6 2.94 36 44 2900 3 2.3
50-250 12.5 3.47 80 38 2900 11 2.3
50-250A 11.6 3.22 70 38 2900 7.5 2.3
50-250B 10.8 3.0 60 37 2900 7.5 2.3
50-250C 10.0 2.78 52 36 2900 5.5 2.3
50-100(I) 25 6.94 12.5 69 2900 1.5 2.5
50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5
50-125(I) 25 6.94 20 68 2900 3 2.5
50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5
50-160(I) 25 6.94 32 63 2900 4 2.5
50-160(I)A 23.4 6.5 28 62 2900 4 2.5
50-160(I)B 21.6 6.0 24 58 2900 3 2.5
50-200(I) 25 6.94 50 58 2900 7.5 2.5
50-200(I)A 23.5 6.53 44 57 2900 7.5 2.5
50-200(I)B 21.8 6.06 38 55 2900 5.5 2.5
50-250(I) 25 6.94 80 50 2900 15 2.5
50-250(I)A 23.4 6.5 70 50 2900 11 2.5
50-250(I)B 21.6 6.0 60 49 2900 11 2.5
50-315(I) 25 6.94 125 40 2900 30 2.5
50-315(I)A 23.7 6.58 113 40 2900 22 2.5
50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5
50-315(I)C 20.6 5.72 85 38 2900 15 2.5
65-100 25 6.94 12.5 69 2900 1.5 2.5
65-100A 22.3 6.19 10 67 2900 1.1 2.5
65-125 25 6.94 20 68 2900 3 2.5
65-125A 22.3 6.19 16 66 2900 2.2 2.5
65-160 25 6.94 32 63 2900 4 2.5
65-160A 23.4 6.5 28 62 2900 4 2.5
65-160B 21.6 6.0 24 58 2900 3 2.5
65-200 25 6.94 50 58 2900 7.5 2.5
65-200A 23.5 6.53 44 57 2900 7.5 2.5
65-200B 21.8 6.06 38 55 2900 5.5 2.5
65-250 25 6.94 80 50 2900 15 2.5
65-250A 23.4 6.5 70 50 2900 11 2.5
65-250B 21.6 6.0 60 49 2900 11 2.5
65-315 25 6.94 125 40 2900 30 2.5
65-315A 23.7 6.58 113 40 2900 22 2.5
65-315B 22.5 6.25 101 39 2900 18.5 2.5
65-315C 20.6 5.72 85 38 2900 15 2.5
65-100(I) 50 13.9 12.5 73 2900 3 3.0
65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0
65-125(I) 50 13.9 20 72.5 2900 5.5 3.0
型 號 流 量Q 揚程
m 效率
轉速
r/min 電機功率
KW 允許汽蝕餘量
m
m3/h l/s
65-125(I)A 45 12.5 16 71 2900 4 3.0
65-160(I) 50 13.9 32 71 2900 7.5 3.0
65-160(I)A 46.7 13.0 28 70 2900 7.5 3.0
65-160(I)B 43.3 12.0 24 69 2900 5.5 3.0
65-200(I) 50 13.9 50 67 2900 15 3.0
65-200(I)A 47 13.1 44 66 2900 11 3.0
65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0
65-250(I) 50 13.9 80 59 2900 22 3.0
65-250(I)A 46.7 13.0 70 59 2900 18.5 3.0
65-250(I)B 43.3 12.0 60 58 2900 15 3.0
65-315(I) 50 13.9 125 54 2900 37 3.0
65-315(I)A 46.5 12.9 110 54 2900 30 3.0
65-315(I)B 44.5 12.4 100 53 2900 30 3.0
65-315(I)C 41 11.4 85 51 2900 22 3.0
80-100 50 13.9 12.5 73 2900 3 3.0
80-100A 44.7 12.5 10 72 2900 2.2 3.0
80-125 50 13.9 20 72.5 2900 5.5 3.0
80-125A 45 12.5 16 71 2900 4 3.0
80-160 50 13.9 32 71 2900 7.5 3.0
80-160A 46.7 13.0 28 70 2900 7.5 3.0
80-160B 43.3 12.0 24 69 2900 5.5 3.0
80-200 50 13.9 50 67 2900 15 3.0
80-200A 47 13.1 44 66 2900 11 3.0
80-200B 43.5 12.1 38 65 2900 7.5 3.0
80-250 50 13.9 80 59 2900 22 3.0
80-250A 46.7 13.0 70 59 2900 18.5 3.0
80-250B 43.3 12.0 60 58 2900 15 3.0
80-315 50 13.9 125 54 2900 37 3.0
80-315A 46.5 12.9 110 54 2900 30 3.0
80-315B 44.5 12.4 100 53 2900 30 3.0
80-315C 41 11.4 85 51 2900 22 3.0
80-350 50 13.9 150 66 2900 55 3.0
80-350A 44.5 12.4 142 65 2900 45 3.0
80-350B 41 11.4 135 62 2900 37 3.0
80-100(I) 100 27.8 12.5 76 2900 5.5 4.5
80-100(I)A 89 24.7 10 74 2900 4 4.5
80-125(I) 100 27.8 20 76 2900 11 4.5
80-125(I)A 89 24.7 16 74 2900 7.5 4.5
80-160(I) 100 27.8 32 76 2900 15 4.5
80-160(I)A 93.5 26.0 28 74 2900 11 4.5
80-160(I)B 86.6 24.1 24 72 2900 11 4.5
80-200(I) 100 27.8 50 74 2900 2 4.5
80-200(I)A 93.5 26.0 44 73 2900 18.5 4.5
80-200(I)B 87 24.2 38 71 2900 15 4.5
80-250(I) 100 27.8 80 69 2900 37 4.5
80-250(I)A 93.5 26.0 70 68 2900 30 4.5
80-250(I)B 87 24.2 60 66 2900 30 4.5
80-315(I) 100 27.8 125 66 2900 75 4.5
型 號 流 量Q 揚程
m 效率
轉速
r/min 電機功率
KW 允許汽蝕餘量
m
m3/h l/s
80-315(I)A 95 26.4 113 66 2900 55 4.0
80-315(I)B 90 25 101 65 2900 45 4.0
80-315(I)C 82 22.8 85 63 2900 37 4.0
100-100 100 27.8 12.5 76 2900 5.5 4.5
100-100A 89 47 10 74 2900 4 4.5
100-125 100 27.8 20 76 2900 11 4.5
100-125A 89 24.7 16 74 2900 7.5 4.5
100-160 100 27.8 32 76 2900 15 4.5
100-160A 93.5 26.0 28 74 2900 11 4.5
100-160B 86.6 24.1 24 72 2900 11 4.5
100-200 100 27.8 50 74 2900 22 4.0
100-200A 93.5 26.0 44 73 2900 18.5 4.0
100-200B 87 24.2 38 71 2900 15 4.0
100-250 100 27.8 80 69 2900 37 4.0
100-250A 93.5 26.0 70 68 2900 30 4.0
100-250B 87 24.2 60 66 2900 30 4.0
100-315 100 27.8 125 66 2900 75 4.0
100-315A 95 26.4 113 66 2900 55 4.0
100-315B 90 25 101 65 2900 45 4.0
100-315C 82 22.8 85 63 2900 37 4.0
100-100(I) 160 44.4 12.5 73 2900 11 4.5
100-125(I) 160 44.4 20 74 2900 15 4.5
100-125(I)A 140 39 17 72 2900 11 4.5
100-160(I) 160 44.4 32 32 2900 22 5.6
100-160(I)A 140 39 28 28 2900 18.5 5.0
100-200(I) 100 44.4 50 50 2900 37 5.2
100-200(I)A 140 39 45 45 2900 30 4.5
100-200(I)B 100 27.8 40 40 2900 22 4.5
100-250(I) 160 44.4 80 80 2900 55 4.8
100-250(I)A 140 39 72 72 2900 45 4.5
100-250(I)B 100 27.8 65 65 2900 37 4.5
100-350 100 27.8 150 150 2900 90 4.0
100-350A 87 24.2 142 142 2900 75 4.0
100-350B 82 22.8 135 135 2900 55 4.0
125-100 160 44.4 12.5 12.5 2900 11 4.0
125-100A 143 39.7 10 10 2900 7.5 4.0
125-125 160 44.4 20 20 2900 15 4.0
125-125A 143 39.7 16 16 2900 11 4.0
125-160 160 44.4 32 32 2900 22 4.0
125-160A 150 41.7 28 28 2900 18.5 4.0
125-160B 138 38.3 24 24 2900 15 4.0
125-200 160 44.4 50 50 2900 37 5.5
125-200A 150 41.7 44 44 2900 30 5.5
125-200B 138 38.3 37.5 37.5 2900 22 5.5
125-250 160 44.4 80 80 2900 55 5.0
125-250A 150 41.7 70 70 2900 45 5.5
