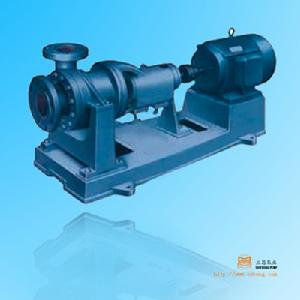

IR型熱水泵

IR型熱水泵

IR型熱水泵概述: IR型熱水泵系單級單吸懸臂式離心泵,用來輸送溫度不超過180℃,進口壓力不高於0.8MPa的介質。

 IR型熱水泵概述:

IR型熱水泵系單級單吸懸臂式離心泵,用來輸送溫度不超過180℃,進口壓力不高於0.8MPa的介質。
ir型熱水泵ir型熱水泵

IR型熱水泵參數:

流量Q 5.4~400m3/s
揚程H 4~80m
IR型熱水泵型號:
IR100-65J-200A
IR-單級單吸熱水離心泵
100-吸入口直徑(mm)
65-排出口直徑(mm)
J-表示電機轉速改變
200-葉輪名義直徑(mm)
A-表示葉輪直徑改變(B、C分別表示第二、按次切割葉輪)

IR型熱水泵結構型式:

泵為臥式安裝,水平軸向吸入,向上徑向吐出。泵體為後開門式,可不拆卸泵體、吸入和排出管進行檢修。泵的軸封採用填料密封或機械密封。軸承為滾動軸承,採用稀油潤滑。泵蓋有兩種,一種是內接水封孔,另一種是外接水封空 。
IR型熱水泵結構圖IR型熱水泵結構圖

IR型熱水泵旋轉方向:

從電動機端看,泵為逆時針方向旋轉。

IR型熱水泵主要零件材質:

泵的過流部件材質,一般為灰口鑄鐵。
