此機型壓力為6.3T。
本機器用於沖剪厚度≤1mm,寬度最大為600mm,材料強度450N/mm的冷軋鋼板的沖網工具機,沖剪規格按格線形狀TB5-20的刀片,實際測試得出:如果TB和TL發生變化時,沖剪力也發生變化;TB、TL增大時,沖剪力減小;TB、TL減小時,沖剪力增大。為了不使機器超負荷而損壞零件,本機器名義噸位為6.3T,如果TB、TL減小時,沖剪力超過名義噸位可減小材料厚度和寬度來解決。可用於沖剪各種材質的金屬板,如鐵板,不鏽鋼板,鈦板,銅板等等。
與該機器配套的設備還有平網機,又稱校平機,用於對沖剪拉伸後的鋼板進行壓平,使其更加平整光滑,美觀,附加值更高。
本機器可為建築、日用五金、門窗、機器防護及電子工業製成品沖制各種規格的美觀耐用的鋼板網。
HYCJ-II型鋼板網機壓力為16T,可沖剪厚度≤1.5mm,寬度最大為1000mm,其他同上。此機有輔機送料
輔機起托平板料作用,由數根滾筒和角架組成。(輔機用戶自製,製造廠可提供設計資料)。
金屬板送料由曲軸通過四對錐齒輪、偏心輪、拉桿、蝸桿、棘輪部分帶動送料軸縱向進給,同時通過凸輪推動活力刀架左右擺動。
HYCJ-III型鋼板網機壓力為25T,可沖剪厚度≤2mm,寬度最大為1250mm的鋼板,亦帶輔機。
HYCJ-IV型鋼板網機壓力為40T,可沖剪厚度≤2.5mm,寬度最大為1500mm的鋼板。自帶輔機送料。
HYCJ-V型鋼板網機壓力為63T,可沖剪厚度≤3mm,寬度最大為2000mm的鋼板。自帶輔機送料。
HYCJ-VI型鋼板網機壓力為125T,可沖剪厚度≤6mm,寬度最大為2000mm的鋼板。自帶輔機送料。

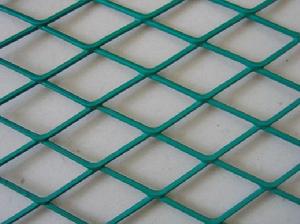

此機將鋼板進行沖減拉伸後,形成菱形網孔,新增多道工序,產出網面平整光滑,肋痕不明顯,實用價值高。
本機器送料原理由主機通過齒輪、棘輪、凸輪直接傳遞,動作準確可靠。並採用無極調頻變速電機控制機械運行速度。
另有本種機型數控型突破以往人工調節,採用微電腦數位化控制有效的增加了操作的精準性與可靠性。新舊型機械的性能對比 :
1、運行速度快,每分鐘 可達410次,而舊型機只有每分鐘180次;
2、無油潤滑,無污染,特別適合做電池網;
3、性能穩定,操作方便,可無極調節送料距離,並配有自動剪斷。
