產品概述

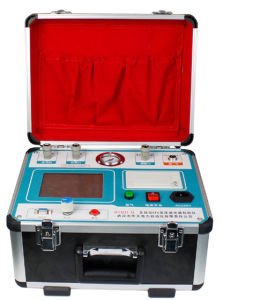

產品別稱：SF6氣體密度繼電器校驗儀、SF6密度繼電器測試儀、密度繼電器校驗儀產品型號：HTMD-H
參考標準：DL/T911-2004
生產廠家：武漢市華天電力自動化有限責任公司
主要用途：對各種SF6密度繼電器進行性能校驗
主要特徵
1、密度繼電器校驗儀採用32位微處理器和TI公司的高速信號處理晶片進行檢測與控制，集成程度高。機電一體化設計，精度高，重複性好，可靠性高；2、配置了大螢幕中文液晶屏和旋轉滑鼠(一鍵飛梭)人機接口，操作簡單、界面美觀，所有參數及狀態一目了然；
3、自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。並顯示被測環境溫度下的壓力，20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題；
4、所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作；
5、漢字報表式列印測試結果，並對試驗結果進行智慧型分析；
6、能同時存儲50次試驗結果，並具有掉電數據保護功能，可隨時查詢和列印以前的試驗結果；
7、校驗過程中無需恆溫室，可以在任意有效溫度範圍內對SF6氣體密度繼電器、壓力表進行校驗；
8、配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗；
9、校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染；
10、具有線上修改系統時鐘的功能；
11、具有線上修改系統壓力功能，可以現場修正；
12、核心元器件採用進口元件，性能可靠；
13、能同時測試一組報警信號、二組閉鎖信號；
14、本產品為攜帶型工具，使用方便可靠，是SF6密度繼電器校驗的最佳選擇；
技術參數
工作電壓：AC220V、50Hz儀器功率：50W
儀器精度：0.2級
壓力顯示解析度：0.001MPa
壓力校驗範圍：0～1MPa
環境溫度顯示解析度：0.1C
環境溫度測量範圍：-20℃～80℃
工作濕度：90%RH
校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
顯示方式：320×240圖形點陣單色液晶屏
操作方式：旋轉滑鼠（一鍵飛梭）輸入
印表機型：高速微型印表機
列印方式：漢字報表式列印
存儲容量：可同時存儲50組試驗結果
外形尺寸：主機365×300×220(mm3)
附屬檔案箱400×370×200(mm3)
SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
儀器重量：8kg
操作方法
液晶顯示說明
本儀器採用320×240高解析度灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。參數設定及試驗結果均顯示在LCD屏上。全漢字操作界面，圖形清晰，美觀，易於操作。
旋轉滑鼠使用說明
旋轉滑鼠的功能類似計算機上使用的滑鼠，它有三種操作：“左旋”，“右旋”，“點擊選定”。通過滑鼠的這三種操作可以實現移動游標、數據輸入和操作選定等功能。移動游標：通過左旋或右旋滑鼠來移動游標，將游標移動到所要選擇的選項上，“點擊”旋鈕即可選定此項。
數據輸入：當需要修改或者輸入數據時，將游標移動到需要修改數據的選項上，點擊滑鼠，即進入數據的修改操作（游標縮小至被修改的這一位上），左旋或右旋滑鼠即進行該位的增減操作，點擊滑鼠確認該位的修改。旋轉滑鼠進入下一位的修改。逐位修改完畢後，游標增大為全游標，即退出數據的修改操作，此時可通過旋轉滑鼠將游標移走。
儀器使用說明

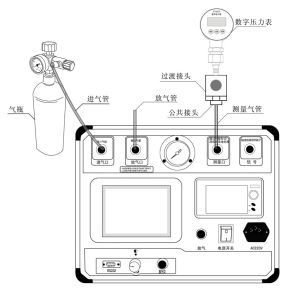

現場校驗SF6密度繼電器時請按圖1的方式使用儀器配置的配件的連線好氣路與線路，進氣管連線儀器測量口與氣瓶，出氣管連線出氣口，測量氣管連線儀器的測量口並通過公共接頭（附錄一）與待檢測的SF6密度繼電器的過渡接頭（過渡接頭詳見附錄一～），六芯測試線連線儀器與接線柜上相應的測試點。
SF6密度繼電器校驗儀使用說明 圖1
根據測試目標，把配備的六芯測試線一頭與儀器面板上的航插信號口相連線，帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接，不使用的鱷魚夾需閒置，不要與其它鱷魚夾接觸。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，並在操作界面上選擇“單信號”，系統會自動識別。
如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連線；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連線如圖2所示。
使用說明 注意事項
1.現場校驗SF6氣體密度繼電器時，斷開與密度繼電器相連的電源，以免損壞校驗儀。2.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。
3.端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次迴路和其中信號線構成迴路，影響測試。
4.被校驗的密度繼電器不能平躺放置要立放，否則會造成校驗不準確。
5.密度繼電器在校驗的過程中不能有太大的振動。
6.使用氣瓶時可按以下提示進行操作。
