簡介
SF6氣體密度繼電器校驗儀，英文名稱：htmd-h automatic sf6 density relay calibration。
採用高精度壓力感測器及高速率A/D轉換器，結合32位高性能微處理器能對各種SF6密度繼電器進行性能校驗，主要用途是測試大型地網的接地電阻。可測變電站地網、水火電廠、微波站、避雷針接地電阻。

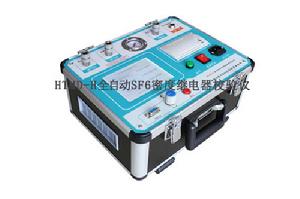

SF6密度繼電器校驗儀，全自動密度繼電器測試儀
原理SF6開關是電力系統廣泛使用的高壓電器，SF6開關的可靠運行已成為供用電部門最關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行安全。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期後常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備預防性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器
全自動SF6密度繼電器校驗儀密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。
閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，並換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。
報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，並換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。
報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大於報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，並換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。
閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，並換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。
功能特點：
1．密度繼電器校驗儀採用32位ARM單片機和TI公司的高速信號處理晶片進行檢測與控制，集成程度高。機電一體化設計，精度高，重複性好，可靠性高。
2．配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。
3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。並顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。
4．所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。
5．漢字報表式列印測試結果，並對試驗結果進行智慧型分析。
6．能同時存儲50次試驗結果，並具有掉電數據保護功能，可隨時查詢和列印以前的試驗結果。
7．校驗過程中無需恆溫室，可以在任意有效溫度範圍內對SF6氣體密度繼電器、壓力表進行校驗。
8．配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。
9．校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。
10．具有線上修改系統時鐘的功能。
11．具有線上修改系統壓力功能，可以現場修正。
12．核心元器件採用進口元件，性能可靠。
13．能同時測試一組報警信號、二組閉鎖信號。
14．本產品為攜帶型工具，使用方便可靠，是SF6密度繼電器校驗的必備設備。
技術指標
1.工作電壓：AC220V、50Hz
2.儀器功率：50W
3.儀器精度：0.2級
4.壓力顯示解析度：0.001MPa
5.壓力校驗範圍：0～1.0MPa
6.環境溫度顯示解析度：0.1°C
7.環境溫度測量範圍：-20℃～80℃
8.工作濕度：≤90%RH
9.校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖
10.顯示方式：320×240圖形點陣單色液晶屏
11.操作方式：旋轉滑鼠（一鍵飛梭）輸入
12.印表機型：高速微型印表機
13.列印方式：漢字報表式列印
14.存儲容量：可同時存儲50組試驗結果
15.外形尺寸：主機 365×300×220(mm)
附屬檔案箱400×370×200(mm)
16.SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。
17.儀器重量：8kg
保管和運輸
SF6 氣體密度繼電器校驗儀屬於精密電子產品，應放於溫度-30～70℃，相對濕度不超過90%，且空氣中不含有足以引起腐蝕的氣體。
校驗儀的運輸，應避免劇烈振動和撞擊，並防止雨雪浸濕。
校驗用氣源：因國家安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（最好在專業充氣點充氣，如無專業充氣條件就自行充氣）！
