光纖線路終端OLT

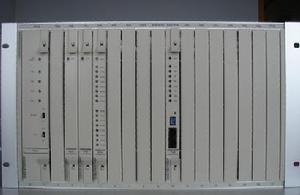

HONET綜合接入設備一般情況下，OLT位於局端，ONU位於遠端。實際上，OLT和ONU的概念僅僅是物理位置和機械結構上的區別，而在業務提供能力上並沒有不同之處。某一功能模組在OLT和ONU中的配置和性能是相同的，即在OLT中的配置同樣適用於ONU，一切視組網的需要而定。
光纖線路終端OLT
OLT是接入網的光纖線路終端，為接入網提供網路側與本地交換機（LE）之間的接口，並經一個或多個光分配網與用戶側的ONU通信，同時管理來自ONU的信令和監控信息，為ONU和本身提供維護和指配功能。
OLT可放置在本地交換機接口處，也可放置在遠端，經傳輸設備與LE相接。
OLT主要由業務接口與協定處理模組、CATV模組、光傳輸模組和後管理模組（BAM）組合而成。
1. 1業務接口及協定處理模組
業務接口及協定處理模組把來自用戶終端的業務信號經適當處理後接入到相應的業務節點，主要完成接口協定的處理和信號的交叉復用。通常，將具有獨立中央處理單元，能夠實現AN側完整功能的系統，稱作一個模組。
業務接口及協定處理功能模組從硬體體系上分為主控單元和用戶單元兩部分。一個業務接口及協定處理模組由一個主控單元和若干個用戶單元組成。
主控單元和用戶單元在地域上可以位於同一位置（如：位於同一個OLT中或同一個ONU中），也可以位於不同位置（如：一個位於OLT中而另一個則位於ONU中）。當協定處理主控單元和用戶單元位於相同的地理位置時，它們之間通過E1鏈路或422差分信號鏈路相連線；當位於不同的地理位置時，它們之間利用SDH或PDH設備傳送E1信號。接入網所接用戶到本地交換機的信號通道為：用戶終端－用戶單元－主控單元－LE。
(1) 主控單元
主控單元負責提供與各種業務節點的接口，業務節點是本地交換機（LE），它們之間通過E1鏈路使用V5協定對接。主控單元的硬體結構和工作原理詳見本章第二節對主控框的介紹。
主控單元完成的功能包括：接口信號轉換、協定處理、主控、數字交叉連線、時鐘鎖相和分配等，是HONET綜合業務接入網的核心部分。
目前提供的主控單元類型主要為：GV5-III主控框、PV8主控框。
(2) 用戶單元
用戶單元負責提供各種用戶接口，連線用戶終端設備。其硬體與功能結構詳見本章1.2節對用戶框的介紹。
通常將業務接口及協定處理模組的主控單元安裝在OLT內（一般為GV5-III主控框），而用戶單元則安裝在ONU上。
主控框和用戶框的數量可以根據需要疊加。
1.2 光傳輸模組
光傳輸模組完成E1電信號到光信號的轉換，並通過光纖透明傳送。可選擇內置SDH設備OptiX155/622H或無源光網路設備PON-16，也可使用其它廠家的標準SDH/PDH設備。
1.3 CATV模組
由傳送及接收子模組、監控模組、CATV電源、必要的波分復用器WDM和分光器組成，CATV模組把來自廣電中心的信號源變成光信號，通過光纖傳到各個ONU，由CATV專用的光模組完成信號調製以及光電變換功能。 一個CATV模組在OLT中占用一個插框。
OLT中的CATV模組根據用戶的業務需求決定是否配置，若無此類業務需求，則不配置。
1.4 後管理模組（BAM）
BAM嵌入在OLT中提供網管接口。BAM由一台工控機及FCP/MCP卡、多串口卡、網卡、MODEM卡等可選附屬檔案組成，它是各個業務台與系統其它設備的網管通訊橋樑，一個BAM在OLT中占用一個插框。
OLT中的BAM一般是要配置的。一個BAM可以管理多個業務接口及協定處理模組。
2 光纖網路單元ONU
ONU是HONET接入網中位於用戶側的遠端設備，處理光信號並為用戶提供各種業務接口，其網路側為光接口，用戶側為電接口，具有光/電及電/光轉換、復用及解復用、協定處理及維護管理等功能，並能對語音信號進行數/模及模/數轉換，此外還可提供光中繼功能。ONU接受來自OLT的管理信息，並將用戶及設備的各種狀態通過傳輸系統上報給OLT。
2.1 ONU的組成及各模組功能
ONU與OLT類似，主要由以下模組組成：業務接口與協定處理模組、CATV模組、光傳輸模組、電源及環境監控模組。
1. 業務接口及協定處理模組
ONU中通常僅安裝協定處理模組的用戶單元部分（RSP或RSA用戶框），或配置PV8主控單元。
當ONU中配置PV8主控框時，可通過V5接口直接與LE對接。
2. 光傳輸模組
ONU的光傳輸模組與OLT一樣，可選擇內置SDH設備OptiX 155/622H或無源光網路設備PON-16，此外還可選擇插板嵌入式SDH設備OptiX 155C。
3. CATV模組
由傳送及接收子模組、CATV電源、必要的波分復用器WDM和分光器組成，一個CATV模組占用一個標準的插框。CATV模組主要是將來自OLT或上一級ONU的CATV光信號轉變為電信號，再通過CATV用戶分配網提供給用戶，並可通過光發射模組將CATV光信號向下一級ONU傳遞。
CATV模組可根據用戶的業務需求決定是否配置。
4. 電源和環境監控模組
電源和環境監控模組包括一次電源、防雷箱、蓄電池、配線架、環境監控板（ESC）等，它們按需求分散安裝在ONU設備的各功能模組中，不獨立成框。電源和環境監控為設備供電並且提供設備監控。
& 說明：
ONU側一般不需要配置BAM，其管理由OLT側BAM統一完成，ONU與OLT之間採用內部協定進行通信。但在某些特殊場合，往往沒有配置OLT，而採用V系列ONU，此時，選取某個V系列ONU與PC機BAM相連，完成網管功能。
2.2 ONU分類
HONET系統可提供不同容量、適應不同環境的ONU產品系列，同時ONU根據是否帶V5接口又可進行相應的分類。
1. ONU根據所設計的最大產品容量分類
Ÿ 512型：可帶大約512個PSTN用戶。
Ÿ 1000型：可帶大約1024個PSTN用戶。
2. 根據使用的環境分類
Ÿ 室內型ONU：體積小巧，結構緊湊，一般安裝在機房內。
Ÿ 室外型ONU：採用了獨特的結構造型設計，內置溫控設備，因此可以在多種氣候環境條件下正常運行，能夠防雨水浸淋，抗嚴寒、酷暑，具有防外力破壞、防鼠等能力，不需用戶提供機房設施，具有很高的性能價格比。如：
(1) ONU-512C系列：適用於環境氣溫較高的地區，內部安裝有空調器，可以根據需要自動進行溫度調節，維持設備正常的工作溫度，適用於華南等炎熱地區。
(2) ONU-512D系列：適用於環境氣候溫度較低的地區，內部安裝有溫控系統（包括熱交換單元和加熱器單元），可以自動調節設備內部溫度，適用於華北（暖溫帶）及東北（寒溫帶）等地區。
(3) ONU-F01D系列：適用於室外惡劣的無氣候防護環境，內置溫控設備（包括空調或者熱交換器），可以自動調節設備內部溫度。
3. ONU根據是否帶V5接口分類
Ÿ R系列ONU：與OLT之間通過華為公司內部協定HGRP相連，主要用於V5協定集中在OLT側處理的情況。
Ÿ V系列ONU：提供V5.2協定接口，可直接與具有V5接口的交換機對接。
2.3 ONU-512A
ONU-512A為室內型ONU，最大容量512用戶，配置不同種類插框，收斂比可為1:1、2:1、4:1、8:1；可提供PSTN普通電話業務、窄帶ISDN業務（2B+D、30B+D）、DDN專線業務、CATV業務、E1租用線業務、2/4線音頻專線等業務的接口、ADSL接口，以及V.35和V.24數據接口和報警、環境監控接口。
機櫃分為左右兩個獨立的間隔部分，所有插框、單板與蓄電池位於一個間隔部分，配線架位於另一個間隔部分。
插框有電源框、傳輸框、CATV框、風扇框、主控框/用戶框。
電源框
電源框中內置一次電源模組。一次電源模組的功能是完成交流電到直流電的轉換，提供直流-48V，為其他插框供電和對蓄電池充電。
傳輸框
傳輸框中內置OptiX155/622H或PON傳輸設備，以E1接口與主控/用戶框相連，同時提供ONU和OLT之間及ONU和ONU之間的信號傳輸通道。
CATV 框
CATV框中內置傳送及接收模組、CATV電源模組、必要的波分復用器（WDM）和分光器，用於提供有線電視業務；CATV傳輸設備的監控信息由環境電源監控板ESC收集。
主控框 / 用戶框
主控框/用戶框中包括主控板和各種用戶接口板，當全配置成模擬用戶時，一個主控框/用戶框滿裝容量為256用戶。當ONU-512A為R系列時，機櫃中插的是2個用戶框，用戶框提供各種用戶接口；當ONU-512A為V系列時，機櫃中插的是1個主控框和1個用戶框。
ESC 環境電源監控板
ESC環境電源監控板可放在電源框或CATV框中，它的功能是監控電源轉換模組的工作，監測機櫃內的環境參數，並向外提供多種監控接口。環境電源監控板與網管系統的通信是通過用戶框中的主處理板RSP或者主控框中的AV5板轉發信息來完成的。
風扇框
風扇框中內置有4個風扇，加快機櫃內的空氣流動，可由環境電源監控板ESC根據溫度高低自動控制風扇開啟，在高於15℃時打開風扇電源，低於10℃關閉風扇電源。
配線架保護
ONU-512A的配線架內置在機櫃中。當配線架外線線路遭受持續電力線碰觸或雷擊危害時，保全單元的過流保護元件動作，隨即氣體放電管對地放電，同時失效保護告警開關亦閉合，上報告警信號，並且該保全單元的紅色發光二極體點亮。
蓄電池
ONU-512A中配有一組或兩組100AH蓄電池。當電源故障或交流電停電時，蓄電池開始自動供電，在24小時內能維持設備正常工作（配兩組100AH蓄電池）；當電源供電恢復後，電源自動對蓄電池充電，無需人工維護。
同時，ONU-512A中還含有間隔框和防塵框。間隔框用於擴大各框間的間隔，利於機櫃的通風散熱；防塵框中內置有防塵網，防止灰塵由機櫃底部侵染櫃內的其他插框。
1.2.4 19英寸標準機櫃
19英寸機櫃由於其設備配置的靈活性和兼容性，逐漸成為國際上流行的標準機櫃，華為公司的19英寸機櫃是為了適應國際標準化趨勢而開發的。到目前為止，19英寸標準機櫃主要有兩種，用於室內型ONU：
(1) F01A——1.8m的19英寸機櫃
(2) F02A——2.2m的19英寸機櫃
F01A、F02A兩種標準機櫃功能單元的配置基本相同，其差別僅限於2.2m機櫃可以容納更大的用戶量，主要是為了適套用戶對高度要求的不同而開發。配置不同的傳輸設備（155/622H、155C）時，機櫃的配置以及容量都會有差別。
標準機櫃的單個用戶框容量為176用戶（配置16路用戶板），每個機櫃的用戶框的數量可以根據用戶需求靈活配置。
根據機櫃用戶框的配置以及傳輸等的配置的不同，19英寸標準機櫃ONU（R系列和V系列）又可以分為以下幾種類型：
ONU-F01A-U
1.8m機櫃的一體化配置，蓄電池、配線架、電源在一個機櫃內解決，用戶容量為176用戶。如圖1-4所示。
ONU-F01A-D
1.8m機櫃的分體化配置，一次電源、配線架仍然可以在用戶櫃內解決，蓄電池需要另外配置蓄電池架或者蓄電池櫃。
ONU-F02A-U
2.2m機櫃的一體化配置，蓄電池、配線架、電源在一個機櫃內解決，用戶容量為528用戶。
ONU-F02A-D
2.2m機櫃的分體化配置，小容量時，一次電源、配線架仍然可以在用戶櫃內解決，蓄電池需要另外配置蓄電池架或者蓄電池櫃。大容量配置時需要另外配置電源櫃和配線櫃。
根據2M傳輸配置數量的不同，上面的四種ONU的收斂比都可以在1:1、1:2、1:4到1:6之間可調；可提供PSTN普通電話業務、窄帶ISDN業務（2B+D、30B+D）、DDN專線業務、CATV業務、E1租用線業務、2/4線音頻專線等業務的接口，以及V.35和V.24數據接口、ADSL業務接口和報警、環境監控接口。
1.3 常用機框及單板介紹
OLT中配置業務接口及協定處理模組時，要根據具體的情況選擇合適的功能框：
Ÿ 當機櫃使用B型機櫃時，業務接口及協定處理模組的主控單元可使用GV5-III主控框或PV8-19主控框，業務接口及協定處理模組的用戶單元使用RSP-19用戶框或RSA用戶框。
Ÿ 當機櫃使用19英寸機櫃時，協定處理模組的主控單元使用GV5-III主控框或PV8-10主控框，協定處理模組的用戶單元使用RSP-10及RSP-14用戶框。
ONU中協定處理模組的配置原則如下：
Ÿ ONU為ONU-512A/C/D、ONU-1000A到ONU-7000A時，選用RSP-19用戶框或RSA用戶框。
Ÿ ONU為ONU-F01A/B/D、ONU-F02A時，V系列ONU選用PV8主控框和RSP-14用戶框，R系列ONU選用RSP-10/RSP-14用戶框。
Ÿ ONU為ONU-160B時，協定處理模組用戶單元的種類採用RSP-6用戶框或PV8-6主控框。
目前常用的主控框有GV5-Ⅲ主控框、PV8主控框；常用的用戶框有RSP用戶框；因此，以下我們主要介紹這幾種常用機框。
1.3.1 GV5-III主控框
GV5-Ⅲ主控框可配置於OLT和V系列ONU中。GV5-III主控框的母板是H302TMB，框中可插的單板有：
Ÿ V5協定處理及主控板AV5
Ÿ 數字中繼板DTE（8E1）
Ÿ 電源板PWC
GV5-III主控框的配置圖(18槽位，上排為槽位號)
單板介紹
1. V5協定處理及主控板AV5
AV5板插在第8、9槽位，一般情況下，AV5板成對使用，兩塊單板可實現雙網、雙機熱備份，實現系統資源的備份，當一塊單板出現故障時，可實現主備自動切換，使系統工作更安全、可靠。
AV5板主要完成V5協定處理，系統主控，提供系統時鐘，網路交換，輔助控制和通信通道處理以及主備份機制等功能。
注意：
在本版本中，使用的是H302AV5板。
2. 數字中繼板DTE（8E1）
在GV5-III主控框中，DTE單板完成E1鏈路接口功能，每塊DTE提供8 路標準E1接口。在第4、5、6、7、10、11、12、13槽位可插DTE板，一框滿配置可配8塊DTE單板，共提供62路E1接口，其中13號槽位的DTE只提供6路E1，另2路E1系統保留。這些單板在AV5單板統一協調下工作。
DTE單板把來自網路側（LE）的E1信號變換成HW信號輸送給AV5板，AV5板進行處理後再通過HW數據匯流排輸送給DTE板變換成E1信號傳送給用戶框。
DTE板提供的E1接口可任意定義作如下用途：
Ÿ V5接口的2M鏈路，與LE相連，或AN級聯時與PV8單元、AV5單元或另一GV5單元相連；
Ÿ 模組間互連線口的2M鏈路，用於與PV8單元、AV5單元或另一GV5單元相連；
Ÿ HGRP接口的2M鏈路，與RSA單元、RSP單元、WSA單元相連；
Ÿ BAM接口的2M鏈路，與BAM相連（FCP卡維護方式）；
Ÿ ISDN的30B+D接口；
Ÿ E1租用線。
3. 二次電源板PWC
PWC電源板將－48V輸入電源轉變為+5V電源輸出，為母板上的其他單板提供+5V電源。PWC板將自身的工作狀態通知給AV5板，通過AV5板上報給後台。兩塊PWC板互為備份，只要有一塊正常工作，整框單板就可正常工作。
1.3.2 PV8-10主控框
PV8單元兼有主控單元和用戶單元的功能，既具備64k交叉功能，又提供用戶網路接口，是一個完整的業務接口及協定處理模組。
PV8-10主控框用於HONET接入網19英寸機櫃的V系列ONU設備中，提供標準V5接口與OLT中的GV5主控單元級聯，或直接與LE對接，能為用戶提供多種業務接口。PV8主控框還可提供對用戶框的差分接口，外接RSP-14用戶框。
PV8-10插框的背板為HGB板，該背板支持ASL、A32等多種用戶板，框中可插的電路板有：
Ÿ 8E1協定處理及主控板H302PV8或4E1協定處理及主控板H302PV4
Ÿ 用戶測試線板TSS
Ÿ 差分HW電平轉換板HWC
Ÿ 模擬用戶電路板ASL、A32等各種用戶接口電路板
Ÿ 電源板PWX
注意：
在本例中，使用的是H302PV8板。
PV8-10主控框採用H302PV8+HGB母板。
圖1-16 PV8-10主控框的配置(18槽位)
槽位配置說明：
(1) 9、10槽位可插PV8，當PV8板單配的時候要求必須配置在第9槽位；
(2) 右PWX插在17槽位，占據16、17兩個槽位的空間。注意：當允許PWX單配置，即右邊PWX不配時，16槽位可配用戶板；因此，HGB用戶框支持10塊（電源板雙配）或11塊用戶板（電源板單配）。
(3) 2槽位配置TSS板，一般情況下一個機櫃只配置一塊TSS板，即一般一個機櫃只配置一個HGB框，通過TSS框間互助線實現對整個ONU所接用戶的測試。
(4) 8槽位為HWC板槽位，當主控板採用PV8時，用於完成PV8擴展HW從TTL電平到422差分電平的轉換。帶擴展框時此板必配。
& 說明：
HW信號的速率為2048kbit/S，採用TTL電平，用於設備內部。外部的E1信號在系統內部一般轉換為HW信號。
PV8主控框由PV8板、用戶板、HWC板、TSS板、PWX板組成。
1. 8E1協定處理及主控板PV8板
PV8板標準配置為雙配置，兩塊PV8單板以主備方式工作。
PV8板完成協定處理、控制、交換、時鐘鎖相和分配等功能。
在一個PV8框中2塊PV8板各提供40條HW，主用PV8提供的40條HW為主用，備用PV8提供的40條HW為備用。PV8單板與母板配合把本框用戶板平均分配為固定的8個用戶板組，每組分配1條HW，共固定占用8條HW。PV8還可提供32條HW帶RSP擴展框，所帶的RSP擴展框的數量由RSP框的收斂比決定。一般我們將RSP擴展框的收斂比（HW：用戶數）配置為1：1。
2. 二次電源板PWX板
電源板PWX為整框單板提供+5V、-5V電源和鈴流，標準配置是每框兩塊。PV8-19框一般插2塊PWX板，以負荷分擔方式工作，只要有一塊正常，整框就可以正常工作。PV8-12框可根據用戶容量插1--2塊PWX板。由於PV8所在的機架可以實現框間電源互助，若單配的PWX故障，其它框可以幫助此框來提供電源。
3. HWC板
HWC板是電平轉換板，完成TTL電平到RS422差分電平的接口轉換功能。提供到用戶框的32條差分HW。
4. TSS板
TSS板是用戶線測試板，用於模擬用戶接口（Z接口）和數字用戶接口（U接口）的測試。一般一個機架配置一塊TSS單板，但此時框間要用配線將測試匯流排相連。
TSS提供了對接入網用戶進行測試的接口和通道，完成用戶線路（外線）測試、模擬用戶內線測試、模擬話機測試、數字用戶內線測試、數字用戶終端測試、告警收集和轉發等，還提供串口用於維護和單板監視列印。
5. ASL板
ASL板也叫模擬用戶接口板，是HONET系統可配置的多種用戶接口板中的一種，提供與普通模擬用戶（POTS）的接口。通常一塊ASL板提供16個模擬用戶連線埠，具有BORSCHT功能（饋電、過壓保護、鈴流、監測、編解碼、混合和測試）。
& 說明：
根據用戶的需要，可提供不同功能的用戶電路板，有普通用戶板；
遠距離用戶板（饋電高，用戶線距離長，通常大於4km）、16kC計次用戶板等；
幾種，並可提供反極性、16kC計次等功能。 此外，還有高密度用戶板CC0H ASL，每板可提供32路用戶連線埠。
除了ASL板，HONET系統還有其它各種類型的用戶接口單板，包括：DSL、DDU、SRX、VFB、HSL、CDI等，根據用戶的需要，可提供各種各樣業務接口的用戶板。各種用戶板槽位兼容，可以互換。
(1) 數字用戶板（DSL），每板含8個用戶連線埠，它提供標準的ISDN BRA業務、TA128半永久（DDC）接入方式、MTA接入方式和U口透明傳輸接入方式，DSL板可按連線埠配置（即一塊單板上8個U口可配置成不同的工作方式）。
(2) 數據接口板（HSL），提供N×64kbit/s的V.24/V.35接口。
(3) 子速率數據接口板（SRX），提供V.24子速率數據接口。
(4) 2/4線音頻接口板（VFB），提供2/4線音頻接口。
1.3.3 PV8主控框工作原理
用戶板把用戶側的各種業務處理後通過HW數據匯流排送到PV8板，經協定處理、時隙交叉等處理後匯接到業務節點。主用PV8板通過控制匯流排對框中用戶板、測試板和備用PV8板的監控，PV8板通過網管串口接受HONET網管系統的控制。TSS板通過測試匯流排完成對用戶板的測試功能，把測試結果通過控制匯流排上報給主用的PV8板。PV8框所接用戶到業務節點的信號通道為：
用戶終端－ASL－PV8－LE（或GV5－LE）
PV8主控框的功能框圖。
PV8主控框通過HWC板對外輸出32條差分HW，可帶多個RSP用戶框，每框分配4或8條HW，構成大容量ONU。由於HW資源充足，PV8主控框和RSP擴展用戶框之間可實現E1資源共享。擴展框所接用戶到本地交換機（LE）的信號通道為：
用戶終端－RSP用戶框－HWC－PV8－LE（GV5－LE）
注意：
1、PV8-10主控框的E1接入有三種途徑：一種是來自內置傳輸155/622A，此時E1電纜的連線與01PV8相同；一種是來自內置OptiX155/622H的E1，通過內部電纜，用AMP頭分別接至左右兩塊PV8板；最後一種是外部傳輸設備通過配線架引入的E1，用AMP頭接至左右兩塊PV8板。
2、PV8-10主控框可以根據需要靈活配置RSP-14用戶框的數目（最大為8個），用戶框是通過配套的差分電纜接入的。一般情況下，HWC板的HEADER第1~8排、第9~16排針出的差分電纜分別接RSP-14用戶框的左RSP板、右RSP板的下HEADER第17~24排的差分接口。多個RSP框與HWC的差分電纜連線以此類推。
3、PV8-10主控框與RSP-14用戶框之間電源互助時，以2框或者3框互助。
1.3.4 用戶框
用戶框類型可分為：RSP用戶框和RSA用戶框兩種。新安裝的HONET已不再使用RSA用戶框，故下面僅介紹RSP用戶框的硬體結構和工作原理。
說明：
RSA用戶框的工作原理與RSP框類似，可參考RSP框自行分析。
RSP用戶框通常用於ONU中，為滿足不同機櫃尺寸的要求，有三種規格：RSP-19用戶框，適用於ONU-512A/C/D、ONU-1000A，RSP-12用戶框適用於ONU-F01A/B/D、ONU-F02A，RSP-10和RSP-14用戶框適用於ONU-F01A/B/D、ONU-F02A。
圖1-18 RSP-19用戶框的配置(26槽位)
圖1-19 RSP-12用戶框的配置（18槽位）
圖1-20 RSP-10用戶框的配置（18槽位）
圖1-21 RSP-14用戶框的配置（18槽位）
四種用戶框的配置類似，主要是槽位數目和布局不同。圖中ASL的槽位為用戶板槽位，各種類型的用戶接口板都可以插。
每個RSP-19和RSP-12都可以單獨存在，RSP-19框的配置是固定的，如上圖所示，可以提供304個模擬用戶。
RSP-12框中，如果單配PWX板，它的第16槽位可插ASL板，這樣它的容量為176/192。
RSP-10框可以單獨存在，容量為160。
RSP-14框容量為224。RSP-14用戶框中只有一塊二次電源板，電源的備份是通過框間電源互助來實現的。RSP-14用戶框中沒有測試板TSS，一般要與RSP-10用戶框或PV8主控框配合使用，利用RSP-10或PV8-10中的測試板，通過框間的測試匯流排，實現對所有用戶連線埠的測試。
在ONU中，在只有一個用戶框的情況下，一般可以選用RSP-19、RSP-12、RSP-10用戶框，不能選用RSP-14用戶框；若選用RSP-14，在有多框的情況下，一般配置一個RSP-10用戶框，其它選用RSP-14用戶框。
RSP用戶框由RSP板、用戶接口板、TSS板、PWX板組成。
H302RSP板簡介：
1. H302RSP板功能
RSP單板完成E1接口轉換、RS422差分接口轉換、協定處理、設備管理、時鐘鎖相和分配等功能。RSP單板是用戶框內的主控單板，兩塊RSP單板以負荷分擔方式工作，共同完成對框中其它單板的監控。
(1) H302RSP支持兩種工作方式：遠端工作方式、準近端工作方式。
(2) H302RSP有兩種數字接口，E1接口和差分接口。當H302RSP工作在遠端工作方式時採用E1接口；當工作在準近端工作方式時採用差分接口。
差分接口電路實現差分電平與TTL電平的轉換，H302RSP的差分接口包括了2Mbps的HW信號、2M時鐘、4M時鐘和8k幀同步信號。
(3) 收斂比調整電路
實現收斂比調整功能。H302RSP支持1：1、2：1、4：1、8：1幾種收斂比的套用，收斂比的配置由收斂比調整電路實現。
(4) HDLC處理電路
每塊H302RSP板有2個HDLC通道，其中第一通道用於信令處理，第二通道用於線上測試。
(5) 主從節點處理電路
實現主從節點的協定轉換。
(6) 互助控制電路
實現一框中的左右RSP的可靠互助。
單板系列
由於RSP單板的套用比較靈活，RSP單板形成系列。
RSP系列單板性能對比
| 單板名稱 | 特點 | 適用場合 | 最大可用資源 |
| H302RSP0 | 4路E1 | 商業網等需求大話務量的場合 | 每塊單板提供4個E1和8個差分HW接口 |
| H302RSPA | 1路E1 | 普通套用，RSPA的功能和（RSA +DRV）相當 | 每塊單板提供1個E1和8個差分HW接口 |
| H302RSPB | 0路E1 | 與PV8配合使用 | 每塊單板提供8個差分HW接口 |
3. RSP的接口
每塊RSP具有：
(1) 4個E1接口：用作HGRP接口上的2M鏈路，連線GV5單元，每塊RSP板通過至多4個E1與上級相連；
(2) 8個差分HW接口：用作HGRP接口上的HW鏈路，連線PV8單元，每塊RSP板通過至多8個HW與上級相連；
(3) 1條HDLC：用作HGRP接口上的通信通道；
(4) 2個RS-232異步串口：用以連線監控單元，ESC通過其中一串口上報環境變數；後台調試計算機通過另一串口與RSP相連。
不同類型的RSP板，所提供的接口有一定的區別：
Ÿ RSP0是全功能單板，支持本系統提供的所有功能。它提供4個標準E1接口和8個差分HW接口。
Ÿ RSPA是H301RSP的簡化版本。與RSP相比，減少了3個標準E1接口。
Ÿ RSPB是H301RSP的簡化版本。與RSP相比，它不提供E1接口。只有8個差分HW接口。
對RSP單板來說，其接口主要有以下幾個作用：一個是與上級（如GV5、PV8）的接口；另外與ESC環境監控、後台調試計算機的接口。
RSP單板的三種工作狀態
RSP單板有三種工作狀態：載入、正常工作和本地維護方式，其含義介紹如下：
(1) 載入：載入的設定是為了單板軟體的遠程升級，當RSP軟體需要更新時，可以在網管台上直接進行操作，這樣可以大大減輕維護工作量。
(2) 正常工作：也就是RSP單板正常使用時的工作模式。
(3) 本地維護：當工程人員在ONU這一側想要大致檢測RSP單板硬體是否正常時，可以採用本地維護的工作狀態。
將RSP板上SG1的第4個撥碼開關(最上面一個)打向ON，然後重新上電，如果單板自我檢測通過，那么其指示燈的顯示就會和正常工作狀態下正常開工時一樣，如果將某個E1自環，其相應的E1指示燈會滅。
本地維護是在ONU和主機沒有通信的情況下進行調測的有力工具。
RSP用戶框工作原理
1. RSP用戶框工作模式
RSP用戶框有兩種工作模式：遠端工作模式和準近端工作模式。
(1) 遠端工作模式
遠端工作模式時，RSP用戶框通過RSP板的E1接口同GV5-III主控框直接相連或通過傳輸設備相連。RSP板把主控框接入的各種業務通過框內的HW數據匯流排分配給各個用戶板，經處理後提供給用戶終端。
兩塊RSP板以負荷分擔方式通過控制匯流排實現對框內單板的控制，同時接受主控框的管理和配置。
TSS板通過測試匯流排完成對用戶板的常規測試，並通過控制匯流排報給RSP板。
(2) 準近端工作模式
準近端工作模式時，RSP用戶框通過RSP板的差分接口同PV8主控框相連線，使用HWC板提供的差分HW，由PV8主控框完成RSP用戶框的控制和管理，工作方式類似於遠端模式。
用戶終端與用戶接口板相連，到本地交換機的信號通道為：
用戶終端－ASL－RSP－E1接口或差分接口－主控框－LE
2. RSP用戶框HW分組
RSP板提供對主控框的接口，接口信號為E1信號或差分信號，這些信號在框內轉換為TTL電平型式的HW信號，稱為HW資源。由同一塊RSP板提供的HW屬於一個HW組；來自2塊RSP板的HW資源再分為若干組，分配到用戶板。每組包含2條HW，分別來自左、右RSP板，由若干個用戶板共享。
組網與配置
1.4.1 套用範圍
HONET實現FTTx，支持話音、數據、圖象等綜合業務的接入，可以作為公網的業務接入設備及各種專用通信網（如電力、鐵路、石油、煤礦、軍事、公安）中的靈活接入系統或接入傳輸設備。
1.4.2 HONET系統的組網方式
業務層的組網只表明主控框和用戶框的邏輯關係和業務的流向，有別於傳輸的物理組網。主控框和用戶框的不同組合，顯示了HONET綜合業務接入網靈活的業務組網能力。總的來說分三種類型：R系列組網、V系列組網、混合組網。
1. R系列組網
R系列組網。業務接口及協定處理模組的GV5主控單元GV5-III）位於OLT中，直接通過E1鏈路與本地交換機（LE），通過傳輸設備透傳的E1鏈路與ONU中的用戶框相連線。GV5主控框與LE之間通過V5接口實現業務互通，GV5主控框與用戶框之間通過華為公司內部HGRP協定完成業務分配和設備管理。GV5主控框通過串口與OLT中的後管理模組（BAM）相連線，維護終端通過網口與BAM相接，實現對HONET設備的維護和管理。
這種方式是一種典型的星型組網方式，系統容量大，集中收斂，V5接口可以得到有效利用。
圖1-23 R系列組網關係圖
2. V系列組網
V系列組網。PV8主控框位於ONU中，通過傳輸設備透傳的E1鏈路與本地交換機（LE）相連。PV8主控框通過差分鏈路與RSP用戶框相連。ONU中的主控框通過傳輸設備透明傳輸的E1鏈路與OLT中的後管理模組（BAM）相連線，維護終端通過網口與BAM相接，實現對HONET設備的維護和管理。當傳輸設備是華為公司OptiX傳輸設備時，PV8主控框的網管串口可以通過傳輸設備的透明傳輸與BAM相連。
PV8主控框和RSP擴展用戶框之間可實現框間資源共享。
3. 混合組網
當用戶的要求比較多樣時，可以選用R系列和V系列混合組網。GV5主控單元（GV5-III）位於OLT中，直接通過E1鏈路與本地交換機（LE），通過傳輸設備透傳的E1鏈路與ONU中的用戶框或PV8/PV4主控框相連線。
